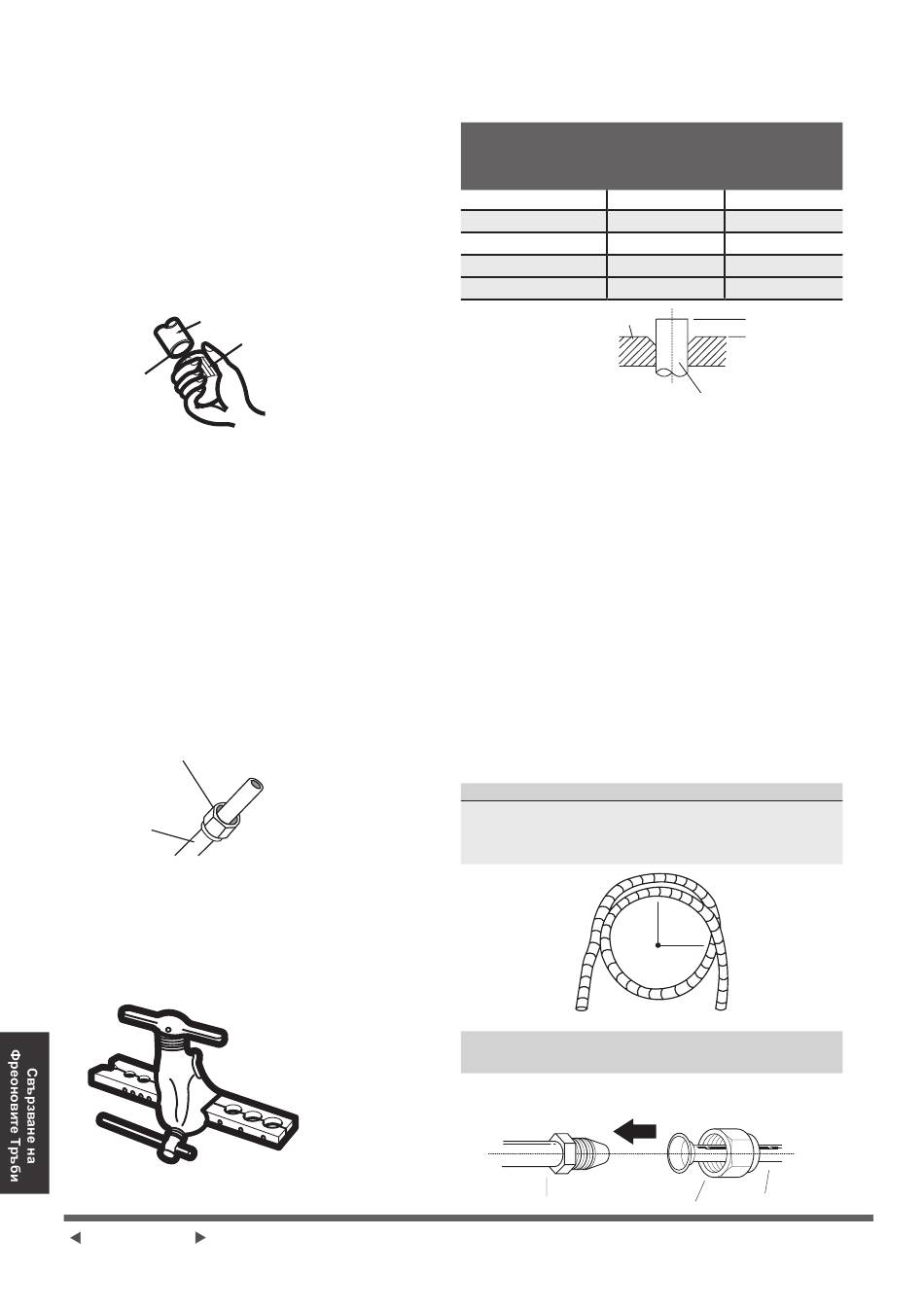

Стъпка 2 : Премахнете стружките
Стружките могат да наранят
въздухонепроницаемото уплънтение от
тръбната връзка. Те трябва да бъдат напълно
премахнати.
1. Дръжте тръбата под ъгъл надолу, за да
предотвратите падането на стружки в
тръбата.
2. С помощта на разширител или инструмент
за заглаждане отстранете всички стружки от
отрязания участък на тръбата.
Тръба
Насочете
надолу
Стъпка 3: Разширяване краищата на тръбите
Правилното разширяване е от съществено
значение за постигане на херметично
запечатване.
1. След отстраняване на неравностите от
отрязаната тръба, уплътнете краищата
с PVC лента, за да предотвратите
навлизането на чужди материали в тръбата.
2. Обвийте тръбата с изолационен материал.
3. Поставете разширителни гайки на двата
края на тръбата. Уверете се, че са обърнати
в правилната посока, тъй като не можете да
ги поставите или да промените посоката им
след разширяването.
Разширителна гайка
Медна
тръба
4. Премахнете PVC лентата от краищата на
тръбата, когато сте готови да започнете с
разширяването.
5. Скобно разширение в края на тръбата. Краят
на тръбата трябва да преминава отвъд ръба
на разширителната форма в съответствие с
размерите, показани в таблицата по-долу.
Страница 32
свредел
РАЗШИРЕНИЕ НА ТРЪБОПРОВОД ОТВЪД
РАЗШИРИТЕЛНАТА ФОРМА
Външен
диаметър на
Минимум
тръбата (мм)
ø6.35 (ø0.25") 0.7 (0.0275")
ø9.52 (ø0.375") 1.0 (0.04")
ø12.7 (ø0.5")
1.0 (0.04")
2.0 (0.078")
ø16 (ø0.63")
2.0 (0.078")
ø19 (ø0.75")
Штуцер
6. Поставете инструмента за разширяване
върху формата .
7. Завъртете дръжката на инструмента за
разширяване по посока на часовниковата
стрелка, докато тръбата се разшири
напълно.
8. Махнете инструмента за разширяване
и формата за разширяване, след което
проверете края на тръбата за пукнатини и
за равността на разширяване.
Стъпка 4 : Свържете тръбите
Когато свързвате тръбите за хладилен агент,
внимавайте да не приложите прекомерен
въртящ момент или да не деформирате
тръбопровода по някакъв начин. Първо трябва
да свържете тръбата за ниско налягане, след
това тръбата за високо налягане.
МИНИМАЛЕН РАДИУС НА ИЗВИВАНЕ
При огъване на свързващи тръбопроводи
за хладилен агент минималният радиус
на огъване е 10 см.
Радиус ≥10cm (4i n )
Инструкции за свързване на тръбопровод
към вътрешното тяло
1. Подравнете центъра на двете тръби, които
предстои да свържете.
Тръбна инсталация на вътрешното тялоРазширителна гайка
A (mm)
Максимум
1.3 (0.05")
1.6 (0.063")
1.8 (0.07")
2.2 (0.086")
2.4 (0.094")
A
Тръба
Тръба
