Βήμα 4: Προετοιμάστε τις σωληνώσεις
ψυκτικού υγρού
Οι σωληνώσεις ψυκτικού υγρού είναι μέσα σε
ένα μονωτικό περίβλημα συνδεδεμένο στο πίσω
μέρος της μονάδας. Πρέπει να προετοιμάσετε
τις σωληνώσεις πριν τις περάσετε μέσα από
την τρύπα στον τοίχο. Ανατρέξτε στην ενότητα
Σύνδεση Σωληνώσεων Ψυκτικού Υγρού αυτού
του εγχειριδίου για λεπτομερείς οδηγίες σχετικά
με τη ροή των σωλήνων και τις απαιτήσεις ροπής
ροής, την τεχνική κ.λπ.

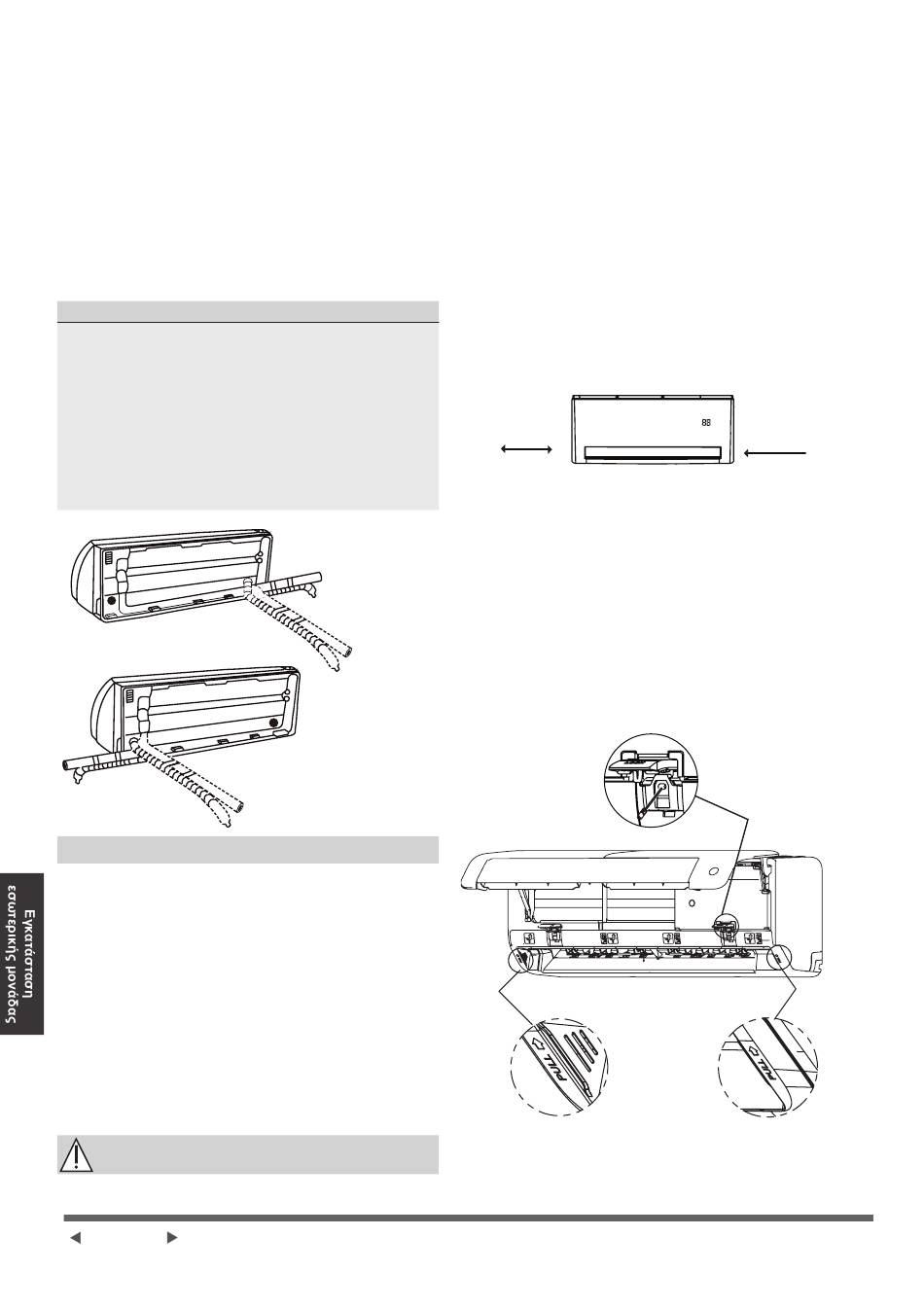

ΣΗΜΕΙΩΣΗ ΣΤΗΝ ΓΩΝΙΑ ΣΩΛΗΝΩΣΗΣ
Οι σωληνώσεις ψυκτικού υγρού μπορούν να
εξέλθουν από την μονάδα εξωτερικού χώρου
από τέσσερις διαφορετικές γωνίες:
● Αριστερή πλευρά
● Πίσω αριστερά
● Η δεξιά πλευρά
● Δεξιά πίσω
Ανατρέξτε στα παρακάτω σχέδια για
λεπτομέρειες.
ΣΗΜΕΙΩΣΗ ΣΤΗΝ ΣΥΝΔΕΣΗ ΣΩΛΗΝΩΣΕΩΝ
● Σε ορισμένες περιοχές των ΗΠΑ, πρέπει να
χρησιμοποιηθεί ένας σωλήνας αγωγού για τη
σύνδεση του καλωδίου.
Για να εξασφαλίσετε αρκετό χώρο για τη
λειτουργία των σωλήνων και η μηχανή να είναι
στον τοίχο μετά την τοποθέτηση, συνιστάται
η τοποθέτηση του εύκαμπτου σωλήνα
αποστράγγισης στο δεξιό μέρος (όταν βλέπετε
το πίσω μέρος της μονάδας).
● Όταν επιλέγετε Αριστερή πλευρά ή Δεξιά
πλευρά, βεβαιωθείτε ότι οι σωλήνες βγαίνουν
οριζόντια έτσι ώστε να μην επηρεαστεί η
εγκατάσταση του κάτω πίνακα.
ΠΡΟΣΟΧΗ
Να είστε ιδιαίτερα προσεκτικοί ώστε να μην
Σελίδα 22
χτυπάτε ή να μην βλάπτετε τις σωληνώσεις ενώ
τις λυγίζετε αντίθετα από τη μονάδα. Οποιαδήποτε
χτυπήματα στη σωλήνωση θα επηρεάσουν την
απόδοση της μονάδας.
Εάν δεν υπάρχουν σωληνώσεις ψυκτικού
μέσου στον τοίχο, κάντε τα εξής:
Βήμα 1: Γυρίστε την εσωτερική μονάδα στην
πλάκα στήριξης:
1. Λάβετε υπόψη ότι τα άγκιστρα στην πλάκα
στήριξης είναι μικρότερα από τις οπές στο
πίσω μέρος της μονάδας. Αν δείτε ότι δεν
έχετε χώρο να συνδέσετε τους σωλήνες στην
εσωτερική μονάδα, η μονάδα μπορεί να
μετακινηθεί αριστερά η δεξιά, κατά 30-50mm
(1,18-1,95in), αναλόγως το μοντέλο.
30-50mm
(1,18-1,95in)
Μετακίνηση προς τα αριστερά ή προς τα δεξιά
Βήμα 2: Προετοιμάστε τις σωληνώσεις
ψυκτικού υγρού.
1. Ανοίξτε και στερεώστε τη θέση του πίνακα
και, στη συνέχεια, ανοίξτε τα καλύμματα των
δύο μπλοκ μανδάλωσης, ξεβιδώστε τη βίδα
που φαίνεται στην παρακάτω εικόνα και,
στη συνέχεια, κρατήστε τις δύο πλευρές του
κατώτερου πλαισίου στη θέση με την ένδειξη
"PULL", τραβήξτε την προς τα πάνω για να την
απελευθερώσετε τις πόρπες και, στη συνέχεια,
κατεβάστε το κάτω πλαίσιο προς τα κάτω.
Μοντέλο Α
30-50mm
(1,18-1,95in)
Ανοίξτε το
κάλυμμα και
ξεβιδώστε τη
βίδα
ΑΥΤΟΜΑΤΗ ΨΥΞΗ
