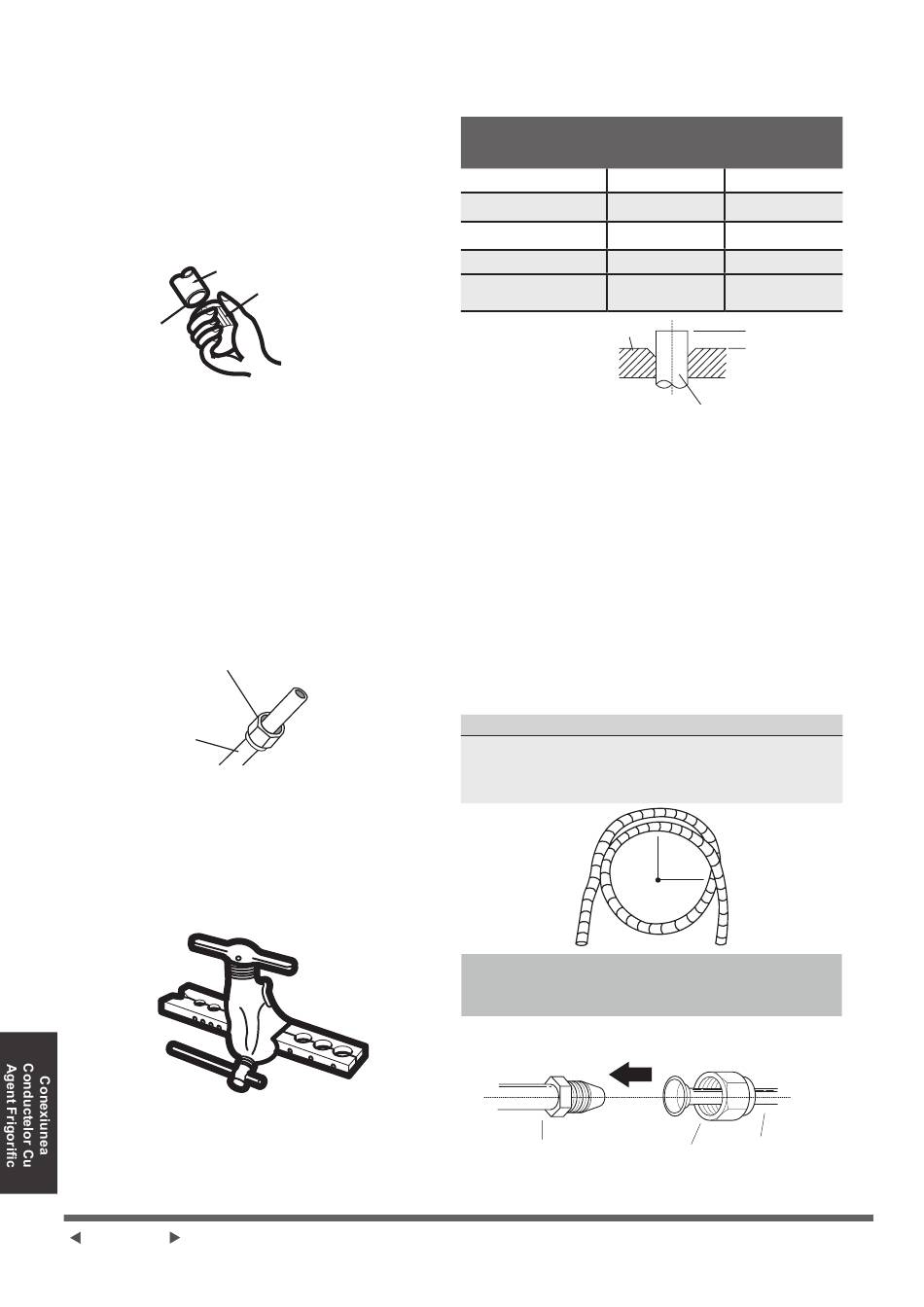

Pasul 2: Îdepărtaţi bavurile
Bavurile pot afecta etanșarea racordului
conductelor de agent frigorific. Acestea trebuie
complet îndepărtate.
1. Țineți conducta în jos pentru a preveni căderea
bavurilor în aceasta.
2. Se va folosi un alezor sau un instrument de
debavurare, pentru a îndepărta toate bavurile
din secțiunea tăiată a conductei.
Ţeavă
Poziţionare
în jos
Pasul 3: Capetele evazate ale conductei
O evazare corespunzătoare este esențială pentru
a obține etanșeitate la aer etanșare.
1. După îndepărtarea bavurilor de la conducta
tăiată, sigilați capetele cu bandă din PVC
pentru a preveni pătrunderea materialelor
străine în conductă.
2. Vă rog să înveliți conducta cu material izolant.
3. Plasați piulițe flare la ambele capete ale
conductei. Vă rog să vă asigurați că sunt
orientate în direcția corectă, pentru că nu le
puteți pune sau schimba direcția după procesul
de evazare.
Piuliță pentru flacără
Ţeava de
cupru
4. Vă rog să îndepărtați banda din PVC de la
capetele conductei atunci când sunteți gata să
efectuați lucrări de evazare.
5. Fixați șablonul de evazare la capătul
conductei. Capătul țevii trebuie să se extindă
dincolo de marginea formei evazate conform
cu dimensiunile prezentate în tabelul de mai
jos.
Pagina 32
Burghiu
EXTENSIE CONDUCTĂ DUPĂ FORMA DE
EVAZARE
Diametru Exterior
Conductă (mm)
ø6,35 (ø0,25") 0,7 (0,0275")
ø9,52 (ø0,375") 1,0 (0,04")
ø12,7 (ø0,5") 1.0 (0.04")
ø16 (ø0.63") 2,0 (0,078")
ø19 (ø0.75") 2,0 (0,078")
Forma flacărei
6. Poziționați instrumentul de evazare pe șablon.
7. Vă rog rotiți mânerul instrumentului de evazare
în sensul acelor de ceasornic până când țeava
este complet evazată.
8. Scoateți instrumentul de evazare și șablonul
de evazare, apoi verificați capătul țevii pentru
fisuri și chiar evazare.
Pasul 4: Racordare conducte
Aveți grijă să nu folosiți un cuplu excesiv sau să nu
deformați conductele de agent frigorific în vreun
fel atunci când le racordați. Prima dată ar trebui să
racordați conducta de presiune joasă ,apoi pe cea
de presiune înaltă .
RAZǍ DE CURBURǍ MINIMǍ
La îndoirea conductelor de agent frigorific
de racordare, raza minimă de îndoire este
de 10cm.
RAZ ≥10cm (4i n )
Instrucțiuni pentru racordarea
conductelor la unitatea interioară
1. Vă rog să aliniați centrul celor două conducte
pe care o să le racordați.
Tubulatura unităţii din
interior
A (mm)
Min. Max.
1.3 (0.05")
1.6 (0.063")
1.8 (0.07")
2,2 (0,086")
2,4 (0,094")
A
Ţeavă
Piuliță pentru Ţeavă
flacără
