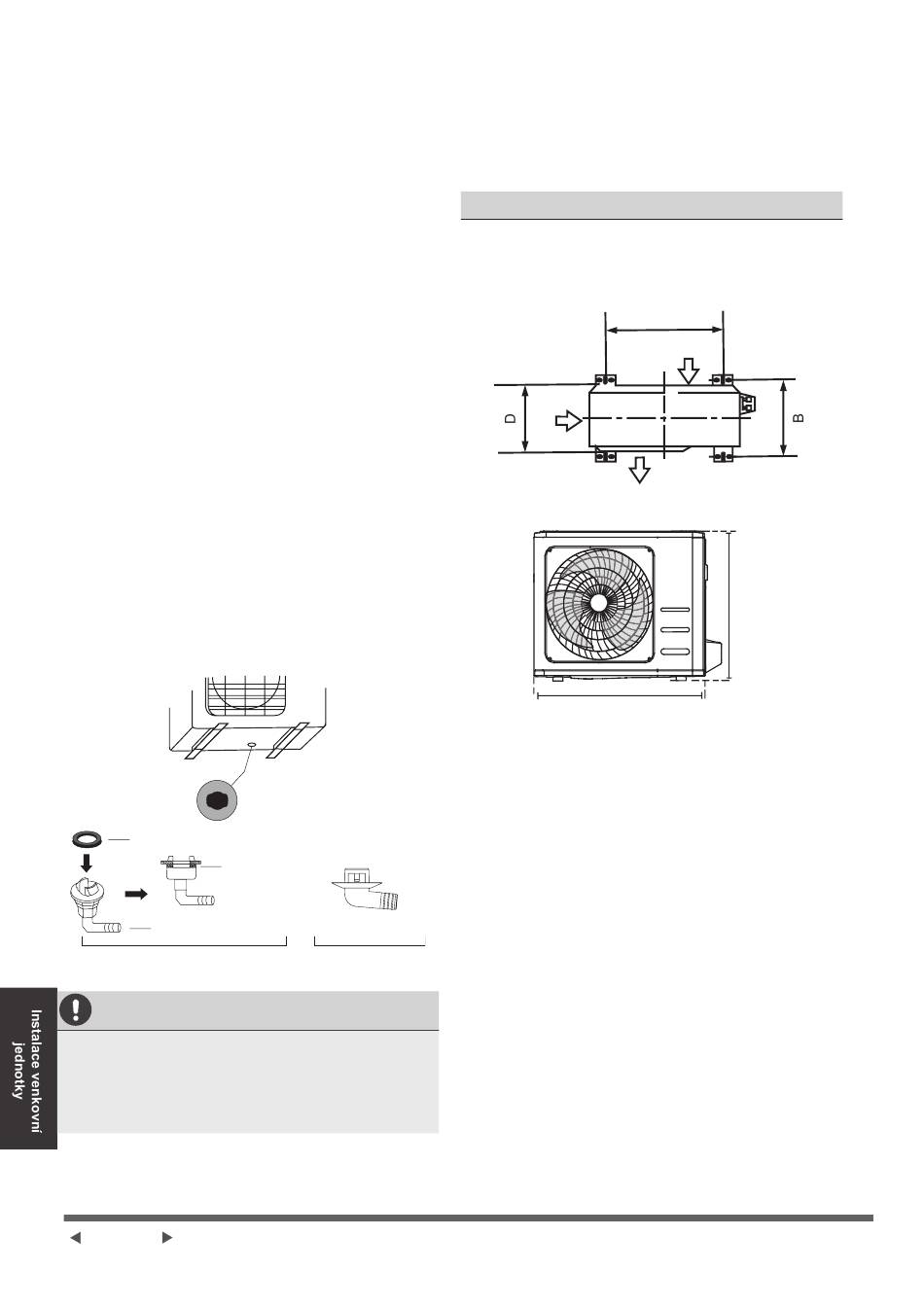

Krok 2: Nainstalujte drenážní kloub (pouze pro
tepelné čerpadlo)
Před nasazením venkovní jednotky na místo
musíte nainstalovat vypouštěcí kloub na spodní
část jednotky. V závislosti na typu venkovní
jednotky existují dva různé typy drenážních spojů.
Pokud je drenážní spoj opatřen gumovým
(viz ), postupujte takto:
těsněním obr. A
1. Nasaďte pryžové těsnění na konec
vypouštěcího spoje, který se připojí k venkovní
jednotce.
2. Zasuňte vypouštěcí kloub do otvoru v základní
pánvi jednotky.
3. Otočte vypouštěcí kloub o 90 °, dokud
nezaklapne na místě směrem k přední části
jednotky.
4. Připojte prodloužení vypouštěcí hadice (není
součástí dodávky) k vypouštěcímu spoji a
přesměrujte vodu z jednotky během režimu
vytápění.
Pokud drenážní kloub nepřišel s gumovou
(viz.
záslepkou Obr. B
1. Zasuňte vypouštěcí kloub do otvoru v základní
pánvi jednotky. Vypouštěcí kloub zaklapne na
místo.
2. Připojte prodloužení vypouštěcí hadice (není
součástí dodávky) k vypouštěcímu spoji a
přesměrujte vodu z jednotky během režimu
vytápění.
Těsnění
Těsnění
Vypouštěcí kloub
(A)
ZA STUDENÝCH KLIMATECH
V chladném podnebí se ujistěte, že vypouštěcí
hadice je co možná kolmá, aby bylo zajištěno
rychlé vypouštění vody. Pokud voda vytéká příliš
pomalu, může zamrznout v hadici a zaplavit
jednotku.
Strana 28
), udělejte následující:
Základní otvor ve
venkovní jednotce
(B)
Krok 3: Ukotvit venkovní jednotku
Vnější jednotka může být ukotvena k zemi nebo
přes držák ke zdi pomocí šroubů (M10). Připravte
montážní základnu jednotky podle níže uvedených
rozměrů.
ROZMĚRY JEDNOTKY
Následuje seznam různých velikostí venkovních
jednotek a vzdálenosti mezi jejich montážními
patkami. Připravte montážní základnu jednotky
podle níže uvedených rozměrů.
Přívod vzduchu
Přívod
vzduchu
W
A
Vývod vzduchu
H
