Стъпка 4 : Свържете сигналния и захранващ
кабели

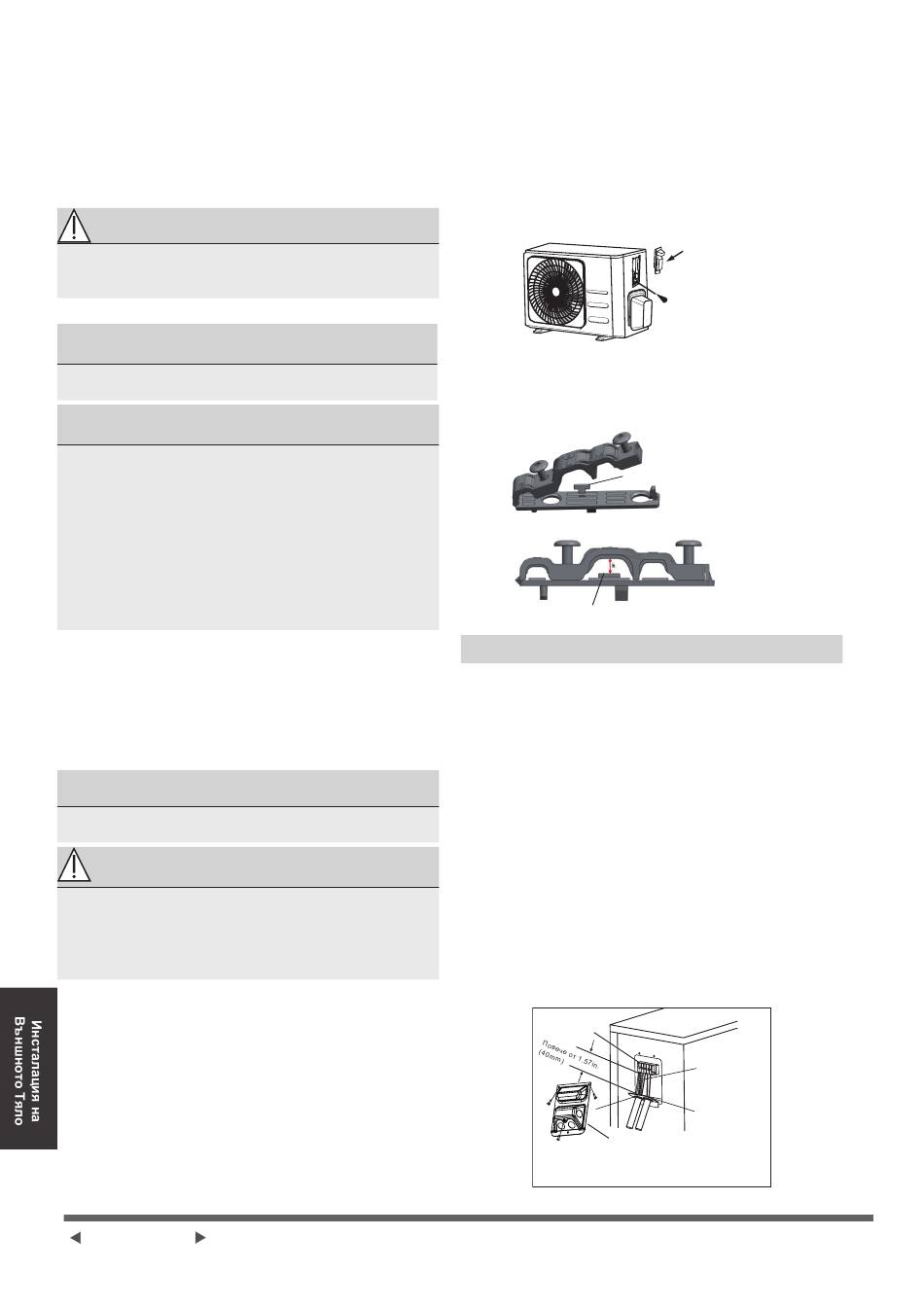

Терминалният блок на външното тяло е
защитен от капак, който се намира отстрани
на устройството. Общата кабелна диаграма е
принтирана отвътре на капака, който защитава
кабелите.
ПРЕДУПРЕЖДЕНИЯ
ПРЕДИ ДА СЕ ЗАЕМЕТЕ С ЕЛЕКТРИЧЕСКИ
ИЛИ КАБЕЛНИ РАБОТИ, ИЗКЛЮЧЕТЕ
ЗАХРАНВАНЕТО НА СИСТЕМАТА.
1. Пригответе кабелите за свързване:
ИЗПОЛЗВАЙТЕ ПОДХОДЯЩИЯ
КАБЕЛ
Моля, изберете правилния тип кабел.
Проверете „Типове кабели" на страница 25.
ИЗБЕРЕТЕ ПРАВИЛНИЯ РАЗМЕР НА
КАБЕЛИТЕ
Размерите на необходимите за работа
захранващ кабел, сигнален кабел, предпазител
и превключвател, се определя от максималния
ток в устройството. Максималният ток е
споменат на лепенката с данни, която е
разположена на страничния панел на тялото.
БЕЛЕЖКА: В Северна Америка, моля, изберете
правилния размер кабел в съответствие с
минималния ампераж на веригата, посочен на
табелата с данни на уреда.
а. С помощта на клещи оголете гумената
защита на кабела от двете страни и
оставете 40mm (1.57in) от кабелите вътре.
б. Махнете изолацията от краищата на
кабелите.
с. С помощта на клещи извийте жичката
в U форма.
ОБЪРНЕТЕ ВНИМАНИЕ НА ПЛЮСОВИЯ
КАБЕЛ
Докато заголвате кабелите, уверете се, че
различавате плюсовия кабел от другите ("L").
ПРЕДУПРЕЖДЕНИЯ
ВСИЧКИ ДЕЙНОСТИ ТРЯБВА ДА СЕ
ИЗВЪРШВАТ СТРИКТНО СПРЯМО
ДИАГРАМАТА ЗА СВЪРЗВАНЕ, НАМИРАЩА
СЕ НА ГЪРБА НА КАПАКА НА КАБЕЛНАТА
КУТИЯ НА ВЪТРЕШНОТО ТЯЛО.
2. Развийте капака на кабелната кутия и го
извадете.
3. Развийте скобата на кабела под главния
блок и я поставете отстрани.
4. Свържете кабелите както е описано в
кабелната диаграма и внимателно извийте
всяка жица в U форма, свързвайки със
съответния телминал.
5. След като проверите, че всяка връзка е
защитена, изолирайте кабелите, за да
предотвратите попадането на дъждовна
вода в терминала.
Страница 30
6. С помощта на кабелна скоба закрепете
кабела към тялото. Завийте здраво скобата.
7. Изолирайте неизползваните кабели с PVC
тиксо. Сложете ги така, че да не докосват
електрически или метални части.
8. Поставете капака на кабелната кутия
отстрани на устройството и го завийте на
място.
БЕЛЕЖКА: Ако скобатаза кабела изглежда
както следва, моля изберете подходящия
отвор за прокарване според диаметъра на
проводника.
Закопчалка
Отвор с три размера: Малък, голям, среден
Когато кабелът е затегнат достатъчно, използвайте закопчалката, за да
го закрепите, така че да може да бъде здраво защипан.
В Северна Америка
1. Махнете капака на кабелната кутия на
тялото, като разхлабите 3-те болта.
2. Демонтирайте капачките на панела.
3. Монтирайте тръбите (не са включени) на
панела.
4. Свържете правилно както
захранващите, така и нисковолтовите
кабели към съответните клеми на
клемния блок.
5. Заземете тялото както следва,
съобразявайки се с локалните
изисквания.
6. Не забравяйте да оразмерите всеки
проводник, оставяйки няколко инча по-
дълъг от необходимата дължина за
окабеляване.
7. Използвайте фиксиращи гайки, за да
закрепите тръбите.
Терминален блок
Капаче за кабел
Моля изберете подходяща дупка спрямо диаметъра
на кабела.
Капак
винт
Свързващ кабел
Кабелен панел
