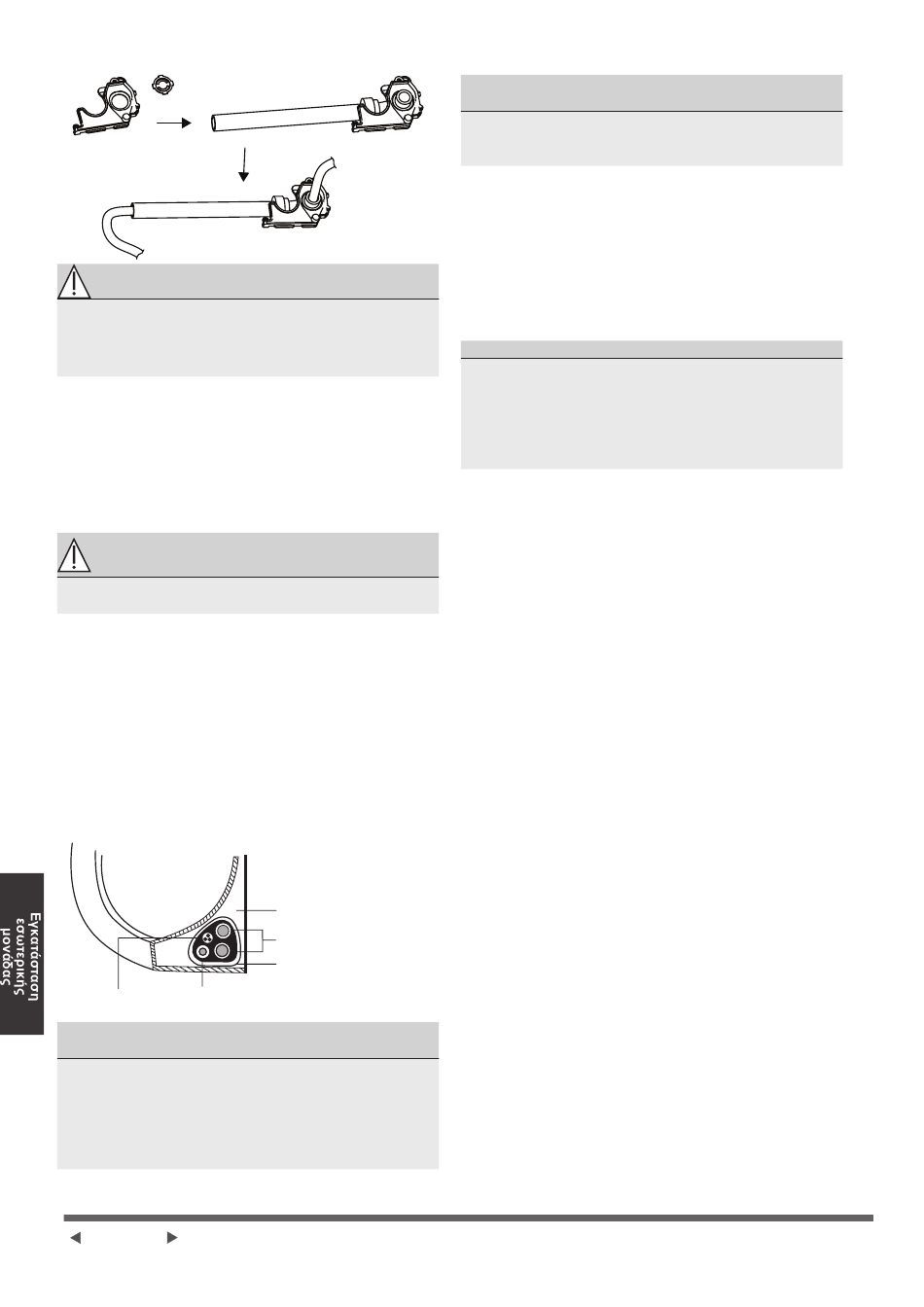

ΠΡΟΣΟΧΗ
ΜΗΝ ΜΠΕΡΔΕΥΕΤΕ ΤΑ ΗΛΕΚΤΡΟΦΟΡΑ ΜΕ ΤΑ
ΜΗ ΗΛΕΚΤΡΟΦΟΡΑ ΚΑΛΩΔΙΑ
Αυτό είναι επικίνδυνο και μπορεί να προκαλέσει
δυσλειτουργία της μονάδας κλιματισμού.
7. Αφού ελέγξετε για να βεβαιωθείτε ότι κάθε
σύνδεση είναι ασφαλής, χρησιμοποιήστε το
σφιγκτήρα καλωδίου για να στερεώσετε το
καλώδιο σήματος στη μονάδα. Βιδώστε καλά
το σφιγκτήρα καλωδίου.
8. Αντικαταστήστε το κάλυμμα σύρματος στο
μπροστινό τμήμα της μονάδας και το πλαστικό
πάνελ στο πίσω μέρος.
ΣΗΜΕΙΩΣΗ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ
ΚΑΛΩΔΙΩΣΗ
Η ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΕΙ
ΕΛΑΦΡΩΣ ΜΕΤΑΞΥ ΜΟΝΑΔΩΝ ΚΑΙ ΠΕΡΙΟΧΩΝ
Βήμα 7: Τύλιγμα και καλώδια.
Πριν περάσετε τις σωληνώσεις, τον εύκαμπτο
σωλήνα αποστράγγισης και το καλώδιο σήματος
μέσα από την τρύπα τοίχου, πρέπει να τα
συνδέσετε μεταξύ τους για να εξοικονομήσετε
χώρο, να τα προστατεύσετε και να τα μονώσετε
(αυτό μπορεί να μην ισχύει για ορισμένες
τοποθεσίες στις ΗΠΑ)
1. Βάλτε το λάστιχο αποστράγγισης, σωλήνες
ψύξης και καλώδιο σήματος μαζί όπως
παρακάτω:
Μονάδα εσωτερικού χώρου
Σωλήνας
Καλώδιο
αποστράγγισης
σήματος
Ο ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΠΡΕΠΕΙ ΝΑ
ΕΙΝΑΙ ΚΑΤΩ
Βεβαιωθείτε ότι ο σωλήνας αποστράγγισης βρίσκεται
στο κάτω μέρος της δέσμης. Η τοποθέτηση του σωλήνα
αποστράγγισης στην κορυφή της δέσμης μπορεί να
προκαλέσει υπερχείλιση της λεκάνης αποστράγγισης,
η οποία μπορεί να οδηγήσει σε φθορές ή ζημιές από το
νερό.
Σελίδα 26
Χώρος πίσω από τη
μονάδα
Σωληνώσεις ψυκτικού
υγρού
Μονωτική ταινία
ΜΗΝ ΜΠΛΕΚΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΣΗΜΑΤΟΣ ΜΕ
ΑΛΛΑ ΚΑΛΩΔΙΑ
Κατά τη ένωση αυτών των αντικειμένων, μην
μπλέκετε ή φέρνετε σε επαφή το καλώδιο σήματος
με οποιαδήποτε άλλη καλωδίωση.
2. Χρησιμοποιώντας κολλητική ταινία βινυλίου,
τοποθετήστε τον εύκαμπτο σωλήνα
αποστράγγισης στην κάτω πλευρά των
σωλήνων ψυκτικού υγρού.
3. Χρησιμοποιώντας μονωτική ταινία, τυλίξτε
το καλώδιο σήματος, τους σωλήνες
ψυκτικού μέσου και τον εύκαμπτο σωλήνα
αποστράγγισης μεταξύ τους. Ξανατσεκάρετε
αν όλα είναι κολλημένα μαζί.
ΜΗΝ ΤΥΛΙΓΕΤΕ ΤΑ ΑΚΡΑ ΤΩΝ ΣΩΛΗΝΩΣΕΩΝ
Κατά το περιτύλιγμα της δέσμης, κρατήστε τα
άκρα των σωληνώσεων ανοιχτά. Θα πρέπει να
έχετε πρόσβαση σε αυτές για να ελέγξετε για
διαρροές στο τέλος της διαδικασίας εγκατάστασης
(ανατρέξτε στην ενότητα Ηλεκτρικοί Έλεγχοι Και
Έλεγχοι Διαρροών αυτού του εγχειριδίου).
Βήμα 8: Τοποθετήστε την μονάδα εσωτερικού
χώρου
Αν έχετε εγκαταστήσει νέες σωληνώσεις στην
μονάδα εξωτερικού χώρου, κάντε τα εξής:
1. Εάν έχετε ήδη περάσει τις σωληνώσεις
ψυκτικού υγρού από την τρύπα στον τοίχο,
προχωρήστε στο Βήμα 4.
2. Διαφορετικά, βεβαιωθείτε ότι τα άκρα των
ψυκτικών σωληνώσεων είναι σφραγισμένα
για να αποτρέψετε την είσοδο ακαθαρσιών ή
ξένων υλικών στις σωληνώσεις.
3. Περάστε αργά την τυλιγμένη δέσμη σωλήνων
ψυκτικού υγρού, σωλήνα αποστράγγισης και
καλωδίου σήματος μέσω της οπής στον τοίχο.
4. Γαντζώστε το πάνω μέρος της μονάδας
εσωτερικού χώρου στο επάνω άγκιστρο της
πλάκας στήριξης.
5. Βεβαιωθείτε ότι η μονάδα είναι αγκιστρωμένη
σταθερά στη βάση, εφαρμόζοντας ελαφρά
πίεση στην αριστερή και τη δεξιά πλευρά της
μονάδας. Η μονάδα δεν πρέπει να κουνιέται ή
να μετακινείται.
6. Χρησιμοποιώντας ομοιόμορφη πίεση, πιέστε
προς τα κάτω στο κάτω μισό της μονάδας.
Συνεχίστε να σπρώχνετε προς τα κάτω μέχρι
η συσκευή να ασφαλίσει πάνω στα άγκιστρα
κατά μήκος του κάτω μέρους της πλάκας
στήριξης.
7. Πάλι, βεβαιωθείτε ότι η μονάδα έχει
τοποθετηθεί σωστά ασκώντας ελαφρά πίεση
στην αριστερή και τη δεξιά πλευρά της
μονάδας.
