Pasul 4: Pregătiți conductele cu agent
refrigerent
Conducta cu agent refrigerent se află în interiorul
unui manșon izolant ce vine fixat pe partea din
spate a unității. Trebuie să pregătiți conducta
înainte de a o trece prin gaura din perete. Pentru
instrucțiuni detaliate despre evazarea conductei și
cerințele de cuplu evazare, tehnică etc. consultați
secțiunea Racordarea Conductelor De Agent
Frigorific din acest manual.

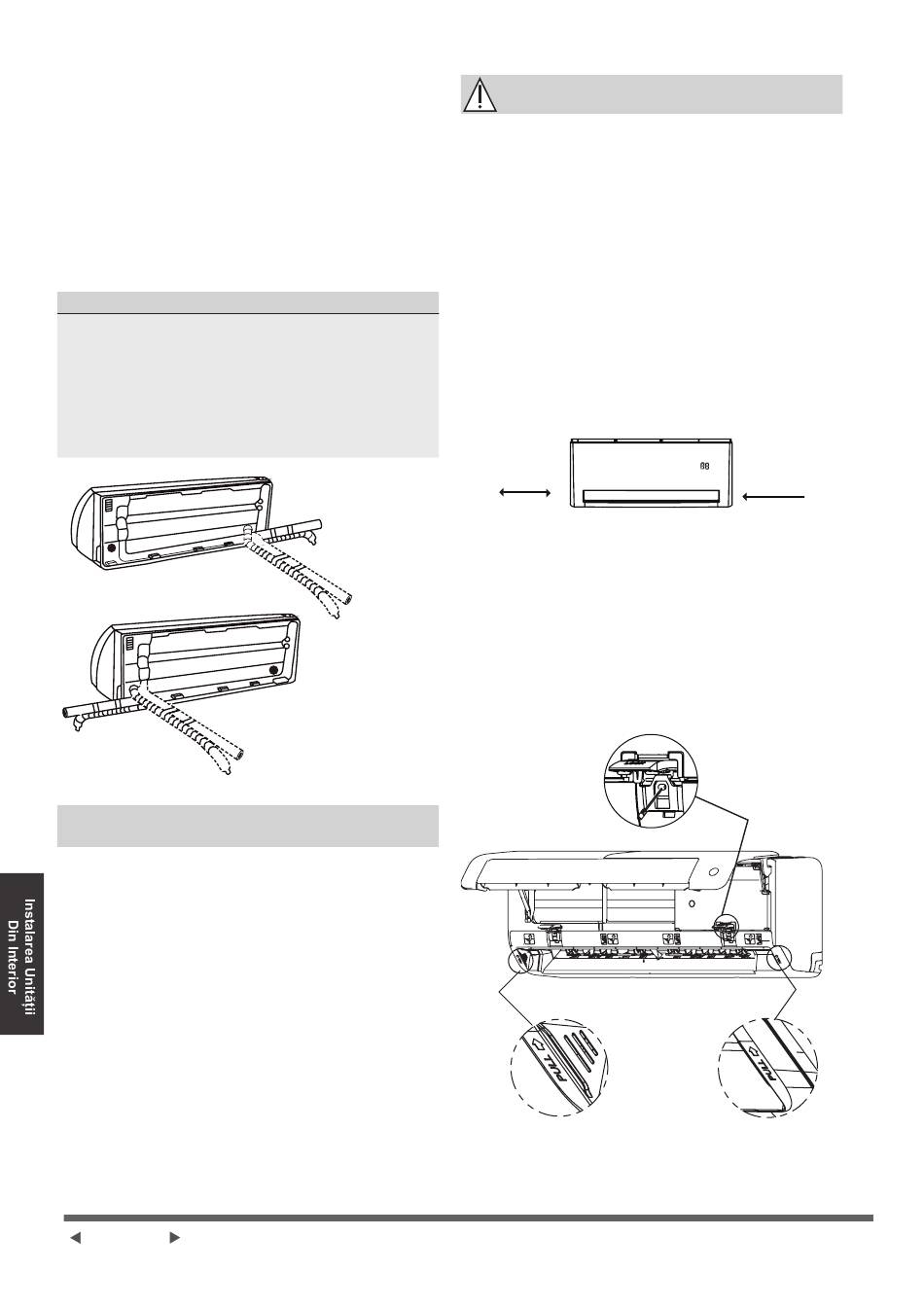

INFORMAŢII DESPRE UNGHIUL TUBULATURII
Conducte de agent frigorific pot ieși din unitatea
interioară în patru unghiuri diferite:
● Partea stângă
● Spate stânga
● Partea dreaptă
● Dreapta spate
Pentru detalii consultați figurile de mai jos.
NOTĂ PRIVIND RACORDAREA
CONDUCTELOR
● În unele locații din SUA, trebuie folosit un tub
pentru conectarea cablului.
Pentru a asigura un spațiu suficient pentru
conductele care trec și unitatea este lipită de
perete după instalare, este recomandat să
se atașeze furtunul de scurgere pe partea
dreaptă (când sunteți cu fața în spatele
unității).
● Atunci când alegeți conductele pe partea
stângă sau din partea dreaptă, vă rog să vă
asigurați că acestea ies orizontal pentru a nu
afecta instalarea panoului inferior.
Pagina 22
ATENȚIE
Aveți mare grijă să nu demontați sau să deteriorați
conductele în timp ce le îndoiți departe de
unitate. Orice deteriorare a conductei va afecta
performanța unității.
Dacă nu sunt conducte de agent frigorific deja
încorporate în perete, procedați în felul următor:
Pasul 1: Prindeți unitatea interioară pe placa
de montare:
1. Rețineți că toate cârligele de pe placa de
montare sunt mai mici decât orificiile din
spatele unității. Dacă descoperiți că nu aveți
spațiu suficient pentru a racorda conductele
încorporate la unitatea interioară, unitatea în
funcție de model poate fi ajustată stânga sau la
dreapta cu aproximativ 30-50mm (1,18-1,95in).
30-50mm
(1.18-1.95in)
Mutaţi spre stânga sau spre dreapta
Pasul 2: Pregătiți conductele de agent
frigorific:
1. Deschideți și fixați poziția panoului, după care,
deschideți capacele celor două calupuri de
blocare, deșurubați șurubul arătat în imaginea
de mai jos, apoi țineți de ambele părți ale
panoului inferior în locul marcat cu „PULL"
(TRAGE), trageți-l în sus pentru a elibera
cataramele, apoi luați jos panoul inferior.
Model A
30-50mm
(1.18-1.95in)
Deschideți capacul
și deșurubați
șurubul
AUTO COOL
(RĂCIRE
AUTOMATĂ)
