Βήμα 6: Συνδέστε τα καλώδια σήματος και
τροφοδοσίας
Το καλώδιο σήματος επιτρέπει την επικοινωνία
μεταξύ της μονάδας εσωτερικού και εξωτερικού
χώρου. Πρέπει πρώτα να επιλέξετε το σωστό
μέγεθος καλωδίου πριν την προετοιμάσετε για
σύνδεση.
Τύποι καλωδίων
● Εσωτερικό Καλώδιο Ρεύματος (αν υπάρχει):
H05VV-F ή H05V2V2-F
● Εξωτερικό Καλώδιο Ρεύματος: H07RN-F ή
H05RN-F
● Καλώδιο Σήματος: H07RN-F
ΣΗΜΕΙΩΣΗ: Στη Βόρεια Αμερική, επιλέξτε τον
τύπο καλωδίου σύμφωνα με τους τοπικούς
ηλεκτρικούς κωδικούς και κανονισμούς.
Ελάχιστη διατομεακή περιοχή καλωδίων
τροφοδοσίας και σήματος (Για αναφορά)
(Δεν ισχύει για τη Βόρεια Αμερική)
Ονομαστικό ρεύμα της
συσκευής (A)
> 3 και ≤ 6
> 6 και ≤ 10
> 10 και ≤ 16
> 16 και ≤ 25
> 25 και ≤ 32
> 32 και ≤ 40
ΕΠΙΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΜΕΓΕΘΟΣ ΚΑΛΩΔΙΩΝ
Το μέγεθος του καλωδίου τροφοδοσίας, του
καλωδίου σήματος, της ασφάλειας και του
διακόπτη που απαιτείται καθορίζεται από το
μέγιστο ρεύμα της μονάδας. Το μέγιστο ρεύμα
εμφανίζεται στην πινακίδα που βρίσκεται στην
πλαϊνή πλευρά της μονάδας. Ανατρέξτε σε αυτήν
την πινακίδα για να επιλέξετε το σωστό καλώδιο,
ασφάλεια ή διακόπτη.
ΣΗΜΕΙΩΣΗ: Στη Βόρεια Αμερική, επιλέξτε το
σωστό μέγεθος καλωδίου σύμφωνα με την
ελάχιστη ισχύς κυκλώματος που αναγράφεται
στην πινακίδα της μονάδας.

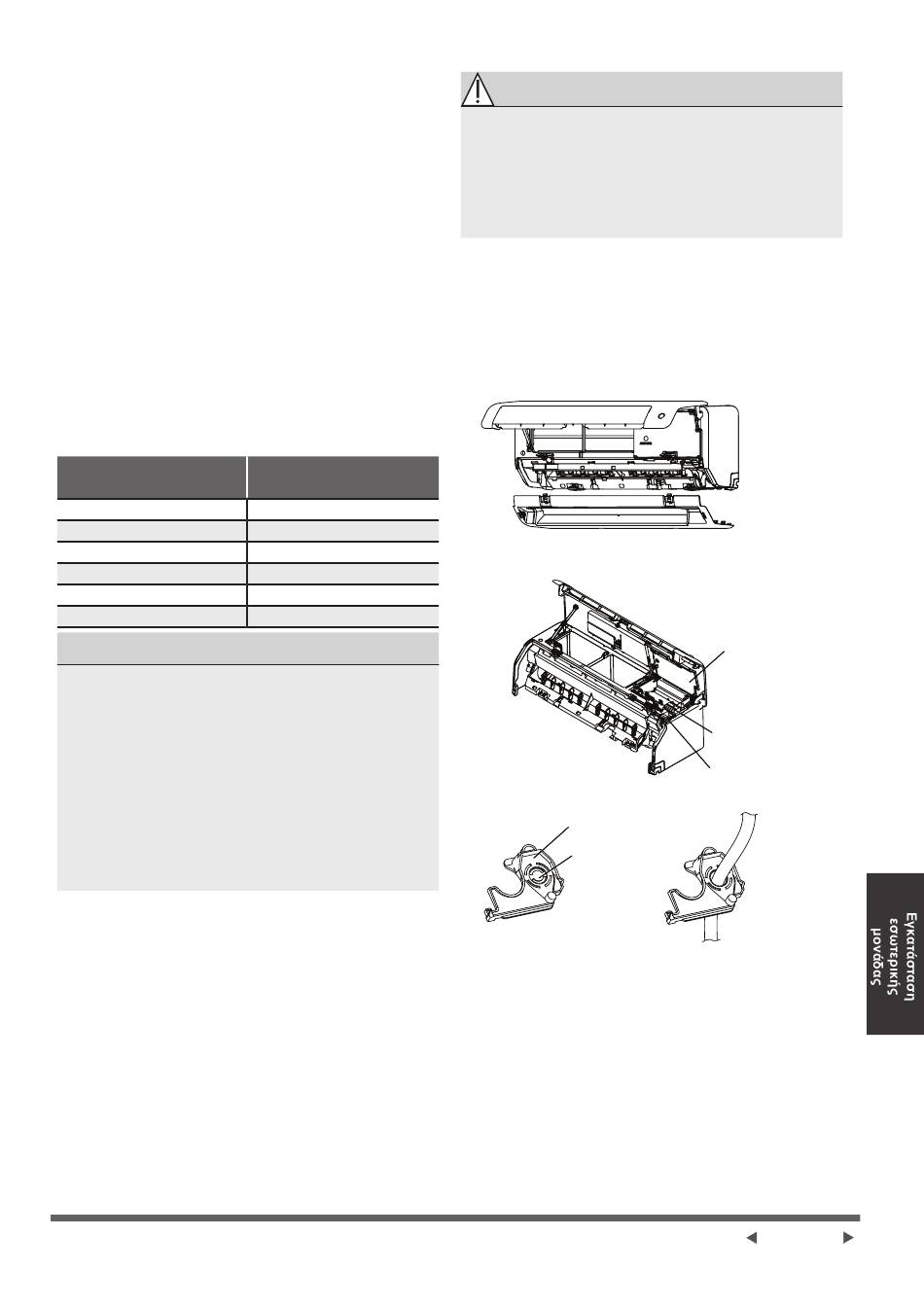

1. Ανοίξτε και στερεώστε τη θέση του πίνακα, στη
συνέχεια, ανοίξτε τα καλύμματα των δύο μπλοκ
ασφάλισης, ξεβιδώστε τη βίδα και, στη συνέχεια,
κρατήστε και τις δύο πλευρές του κάτω πίνακα
στη θέση που φέρει την ένδειξη "PULL", τραβήξτε
το προς τα πάνω για να απελευθερώσετε τις
πόρπες και, στη συνέχεια, το κάτω πλαίσιο προς
τα κάτω (ανατρέξτε στη σελίδα 22-23).
2. Ανοίξτε το κάλυμμα καλωδίου για να συνδέσετε
το καλώδιο.
3. Αφαιρέστε το σφιγκτήρα καλωδίου κάτω από το
μπλοκ ακροδεκτών και τοποθετήστε το στο πλάι.
4. Στο πίσω μέρος της μονάδας, αφαιρέστε το
πλαστικό πλαίσιο στην κάτω αριστερή πλευρά
της μονάδας.
Ονομαστική διατομεακή
περιοχή (mm²)
0,75
1
1,5
2,5
4
6
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΤΑ ΚΑΛΩΔΙΩΣΕΙΣ ΠΡΕΠΕΙ ΝΑ
ΕΚΤΕΛΟΥΝΤΑΙ ΑΥΣΤΗΡΑ ΣΥΜΦΩΝΑ
ΜΕ ΤΟ ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ
ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΠΙΣΩ ΜΕΡΟΣ ΤΟΥ
ΜΠΡΟΣΤΙΟΥ ΠΛΑΙΣΙΟΥ ΕΣΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ.
5. Τροφοδοτήστε το καλώδιο σήματος μέσω
αυτής της υποδοχής, στρέψτε το πίσω μέρος
της μονάδας προς τα εμπρός.
6. Κοιτώντας το μπροστά της μονάδας, συνδέστε
το καλώδιο σύμφωνα με το διάγραμμα
καλωδίωσης της εσωτερικής μονάδας,
συνδέστε τη γλωττίδα u και βιδώστε καλά κάθε
σύρμα στον αντίστοιχο ακροδέκτη.
Ανοίξτε πρώτα τον μπροστινό πίνακα και, στη
συνέχεια, αφαιρέστε τον κάτω πίνακα.
Διάφραγμα αρουραίων
(μερικές μονάδες)
Εξάρτημα
Εξαγωγής
ΣΗΜΕΙΩΣΗ: Εάν το μέγεθος του καλωδίου είναι
πολύ μεγάλο, αφαιρέστε το μεσαίο μικρό πλαστικό
πάνελ για να δημιουργήσετε μια σχισμή από την
οποία μπορεί να βγει το καλώδιο. Εάν θέλετε να
αφαιρέσετε το πλαίσιο ή τον εύκαμπτο σωλήνα
αποστράγγισης, αφαιρέστε πρώτα το διάφραγμα
αρουραίου.
Στη Βόρεια Αμερική.
Πρώτα αφαιρέστε το περίβλημα για να
δημιουργήσετε μια σχισμή από την οποία μπορείτε
να εγκαταστήσετε τον σωλήνα. Στη συνέχεια,
περάστε το καλώδιο μέσω του σωλήνα αγωγού
και συνδεθείτε στην εσωτερική μονάδα.
ανοίξτε το
κάλυμμα του
καλωδίου
Μπλοκ
ακροδεκτών
Σφιγκτήρας
καλωδίων
