Стъпка 6 : Свържете сигналния и захранващ
кабели
Сигналния кабел позволява връзка между
вътрешното и външното тяло. Първо трябва да
изберете правилно сечение на кабела, преди
да го подготвите за свързване.
Типове кабели
● Захранващ кабел за помещения (ако е
приложим):
H05VV-F или H05V2V2-F
● Захранващ кабел за навън: H07RN-F или
H05RN-F
● Сигнален кабел: H07RN-F
БЕЛЕЖКА: В Северна Америка изберете
типа кабел в съответствие с местните
правила и регулации за електричество.
Минимално напречно сечение на
захранващи и сигнални кабели (За
справка)(Не е приложимо за Северна
Америка)
Номинален Ток за
Уреда (A) Напречното Сечение (мм²)
> 3 и ≤ 6
> 6 и ≤ 10
> 10 и ≤ 16
> 16 и ≤ 25
> 25 и ≤ 32
> 32 и ≤ 40
ИЗБЕРЕТЕ ПРАВИЛНИЯ РАЗМЕР НА
КАБЕЛИТЕ
Размерите на необходимите за работа
захранващ кабел, сигнален кабел, предпазител
и превключвател, се определя от максималния
ток в устройството. Максималният ток е
споменат на лепенката с данни, която е
разположена на страничния панел на тялото.
Обърнете внимание на този надпис, за
да изберете точния кабел, предпазител и
превключвател.
БЕЛЕЖКА: В Северна Америка, моля, изберете
правилния размер кабел в съответствие с
минималния ампераж на веригата, посочен на
табелата с данни на уреда.

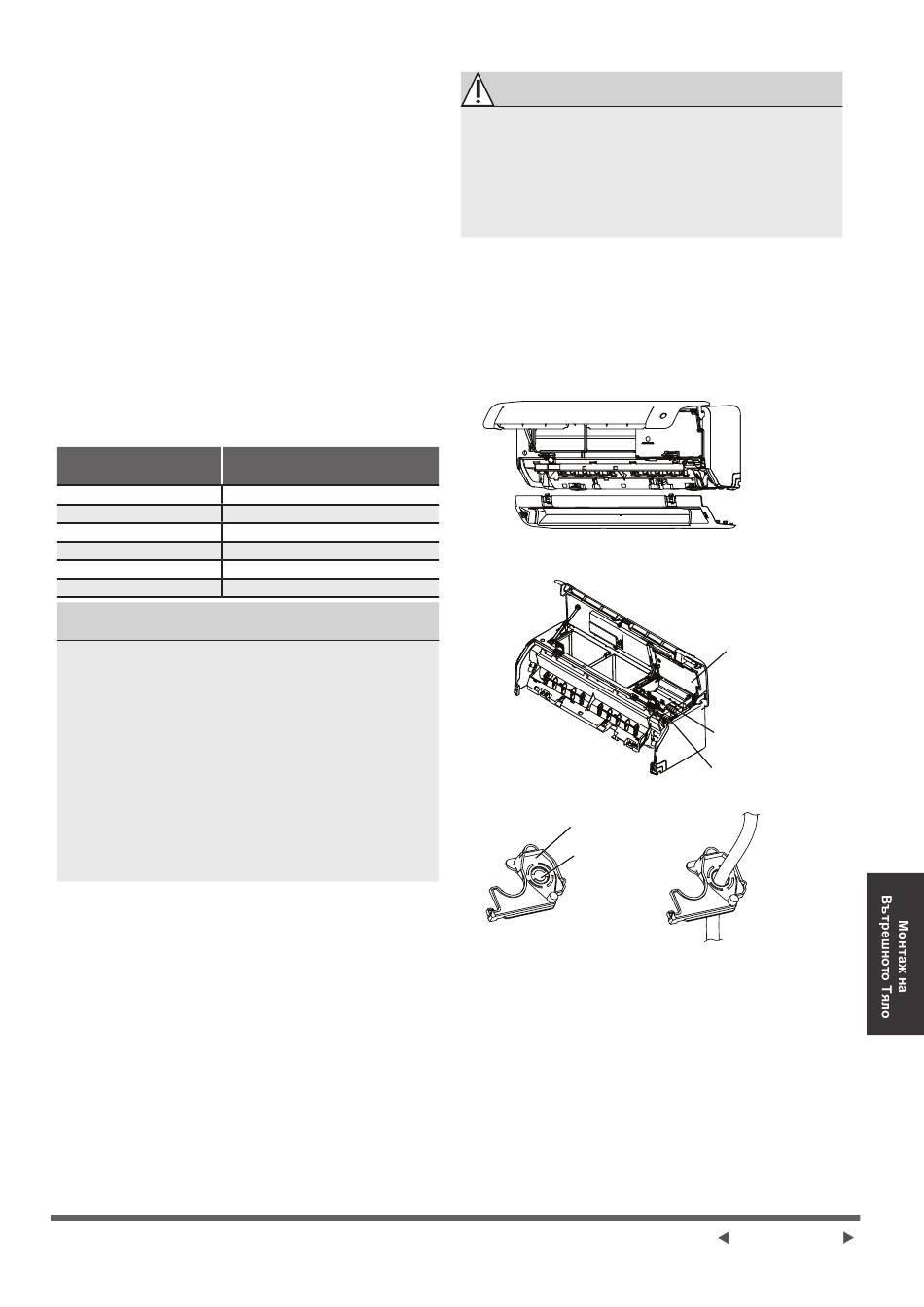

1. Отворете и закрепете позицията на панела,
след това отворете капаците на двата
заключващи блока и отвийте винта. След
това хванете двете страни на долния
панел на мястото, обозначено с „PULL",
издърпайте го нагоре, за да освободите
закопчалките, след което свалете долния
панел надолу (вижте страници 22-23).
2. Отворете капака на кутията за
окабеляването, за да свържете кабела.
3. Развийте скобата на кабела под главния
блок и я поставете отстрани.
4. С лице към гърба на тялото извадете
пластмасовия панел от долната лява
страна.
Номинална Площ на
0,75
1
1,5
2,5
4
6
ПРЕДУПРЕЖДЕНИЯ
ЦЯЛОТО ОКАБЕЛЯВАНЕ ТРЯБВА
ДА СЕ ИЗВЪРШВА СТРИКТНО В
СЪОТВЕТСТВИЕ С ДИАГРАМАТА ЗА
ОКАБЕЛЯВАНЕТО, РАЗПОЛОЖЕНА
НА ГРЪБА НА ПРЕДНИЯ ПАНЕЛ НА
ВЪТРЕШНОТО ТЯЛО.
5. Прекарайте сигналния проводник през този
процеп от задната страна на устройството
към предната част.
6. С лице към предната част на тялото,
свържете кабела според диаграмата на
вътрешното тяло, свържете u-lug и здраво
завъртете проводниците към съответните
му клеми.
Първо отворете предния панел, след
това свалете долния панел.
Преграда срещу
плъхове (някои уреди)
Изскачащ
панел
БЕЛЕЖКА: Ако сечението на кабела е твърде
голямо, премахнете средния малък пластмасов
отчупващ се панел, за да създадете отвор, през
който кабелът да може да излезе. В случай
че искате да свалите шасито или дренажния
маркуч, моля, първо отстранете преградата
срещу плъхове.
В Северна Америка
Първо премахнете отчупващия се панел, за да
създадете отвор, през който проводната тръба
да може да се монтира. След това прокарайте
кабела през проводната тръба и го свържете
към вътрешното тяло.
отворете
капака за
проводника
Терминален
блок
Скоба за
кабели
