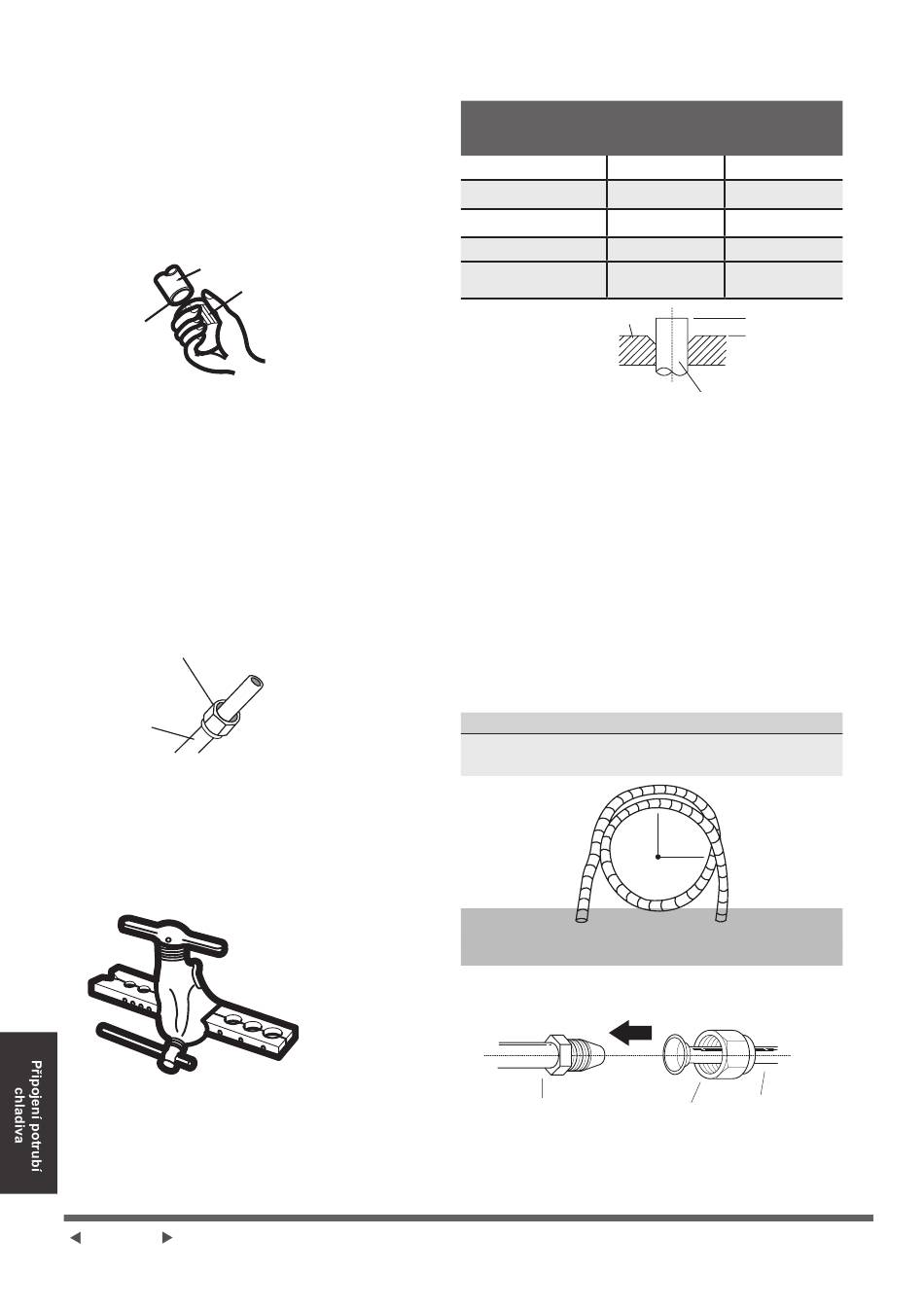

Krok 2: Odstraňte otřepy
Otřepy mohou ovlivnit vzduchotěsné spojení
potrubí chladiva. Musí být úplně odstraněny.
1. Držte potrubí pod úhlem dolů, aby se
zabránilo pádu otvorů do potrubí.
2. Pomocí reameru nebo odstraňovacího
nástroje odstraňte všechny otvory z
řezné části trubky.
Trubka
Ukažte
dolů
Krok3: Konce světlicových trubek
Správné rozhoření je nezbytné pro dosažení
vzduchotěsného utěsnění.
1. Po vyjmutí otvorů z řezné trubky uzavřete
konce páskou z PVC, aby se zabránilo
vstupu cizích materiálů do potrubí.
2. Opláštění potrubí izolačním materiálem.
3. Umístěte ořechy na oba konce trubky.
Ujistěte se, že směřují správným
směrem, protože je nemůžete nasadit
nebo změnit jejich směr po vzplanutí.
Záře ořech
Měděná
trubka
4. Odstraňte PVC pásku z konců potrubí, až
budete připraveni vykonávat vzplanutí.
5. Svorkovnice na konci trubky. Konec
potrubí musí přesahovat hranu vzplanutí
v souladu s rozměry uvedenými v
následující tabulce.
Strana 32
Výstružník
ROZŠÍŘENÍ POTRUBÍ NAD SVĚTLICI
Vnější průměr
potrubí (mm)
ø6,35 (ø0,25 ") 0,7 (0,0275")
ø9. 52 (ø0,375") 1.0 (0,04")
ø12. 7 (ø0,5") 1,0 (0,04")
ø16 (ø0,63 ") 2, 0 (0,078")
ø19 (ø0,75 ") 2,0 (0,078")
Odlesková forma
6. Umístěte plamenný nástroj na formu.
7. Otáčejte rukojetí spalovacího nástroje
ve směru hodinových ručiček, dokud
nebude trubka zcela zapálena.
8. Odstraňte plamenný nástroj a vzplanutí
formy, pak zkontrolujte konec potrubí na
trhliny a dokonce i plamen.
Krok 4: Připojit potrubí
Při připojení chladicích trubek dávejte pozor, aby
se nepoužíval nadměrný točivý moment nebo
aby se potrubí jakkoli deformovalo. Nejdřív spojte
nízkotlaké potrubí, pak vysokotlaké potrubí.
MINIMÁLNÍ BEND RADIUS
Při ohybu spojovacího chladicího potrubí je
minimální poloměr ohybu 10 cm.
Poloměr ≥10cm (4i n )
Návod pro připojení potrubí k vnitřní jednotce
1. Zarovnejte střed obou trubek, které
připojíte.
Hadice vnitřní jednotky Záře ořech
A (mm)
Min. Max.
1,3 (0,05")
1,6 (0,063")
1,8 (0,07")
2,2 (0,086")
2,4 (0,094")
A
Trubka
Trubka
