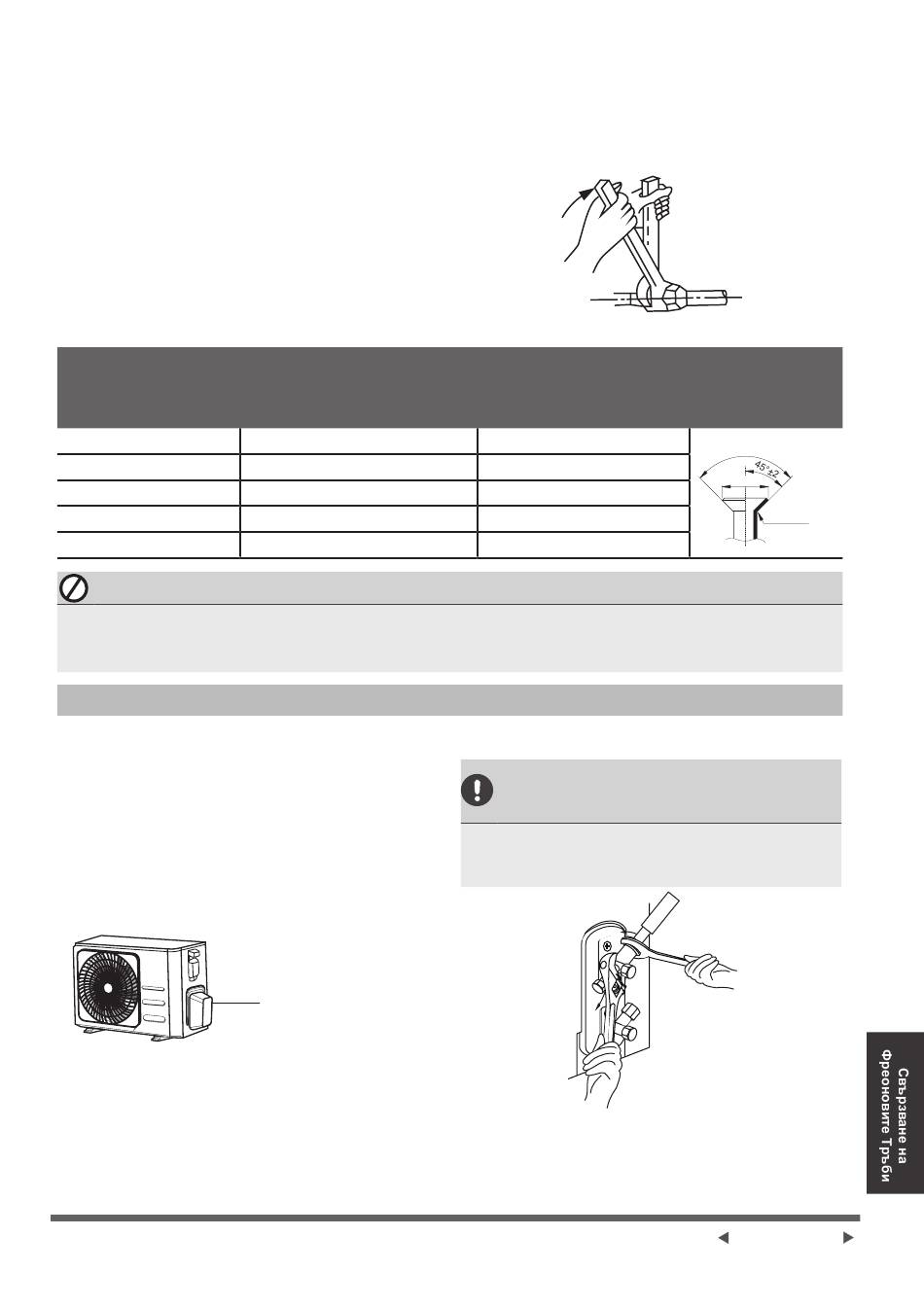

2. Стегнете разширителната гайка
колкото е възможно да се стегне на
ръка.
3. Използвайки гаечен ключ, захванете
гайката за тръбата на уреда.
4. Захващайки здраво гайката на
тръбата на уреда, използвайте
динамометричен ключ, за да я
затегнете в съответствие със
стойностите за въртящия момент от
Външен
диаметър на
тръбата (mm)
ø6.35 (ø0.25")
ø9.52 (ø0.375")
ø12.7 (ø0.5")
ø16 (ø0.63")
ø19 (ø0.75")
НЕ ПРИТЯГАЙТЕ ПРЕКОМЕРНО
Прекомерната сила може да счупи гайката или да повреди тръбите на хладилния
агент. Не трябва да превишавате изискванията за въртящ момент, показани в
таблицата по-горе.
Инструкции за свързване на тръбопровода към външното тяло
1. Развийте капака на уплътнения клапан от
страната на външното тяло.
2. Отстранете защитните капачки от краищата
на клапаните.
3. Подравнете края на разширената тръба с
всеки вентил и затегнете възможно най-
здраво гайката на ръка.
4. Използвайки гаечен ключ, за хванете тялото
на клапана. Не захващайте гайката, която
уплътнява сервизния вентил.
5. Държейки здраво тялото на клапана,
използвайте динамометричен ключ, за
да затегнете гайката в съответствие с
правилните стойности за въртящия момент.
6. Разхлабете леко разширителната гайка,
след което отново я затегнете.
ИЗИСКВАНИЯ ЗА ВЪРТЕНЕ
Затягащ момент (N•m)
18~20 (180~200kgf.cm)
32~39 (320~390kgf.cm)
49~59 (490~590kgf.cm)
57~71 (570~710kgf.cm)
67~101 (670~1010kgf.cm)
Тапа на клапан
таблицата с изискванията за въртящ
момент по-долу. Разхлабете леко
разширителната гайка, след което
отново я затегнете.
Размери на
разширяването (B)
(мм)
8.4 ~ 8.7 (0.33~0.34")
13.2~13.5 (0.52~0.53")
16.2~16.5 (0.64~0.65")
19.2~19.7 (0.76~0.78")
23.2~23.7 (0.91~0.93")
7. Повторете стъпки 3 до 6 и за останалата
тръба.
ИЗПОЛЗВАЙТЕ ГАЕЧЕН КЛЮЧ
ЗА ДА ЗАХВАНЕТЕ ОСНОВНОТО
ТЯЛО НА КЛАПАНА
Напрежението при натягане на
разширителната гайка може да разкъса
други части на клапана.
Форма на
разширението
90°±4
B
R0,4~0,8
