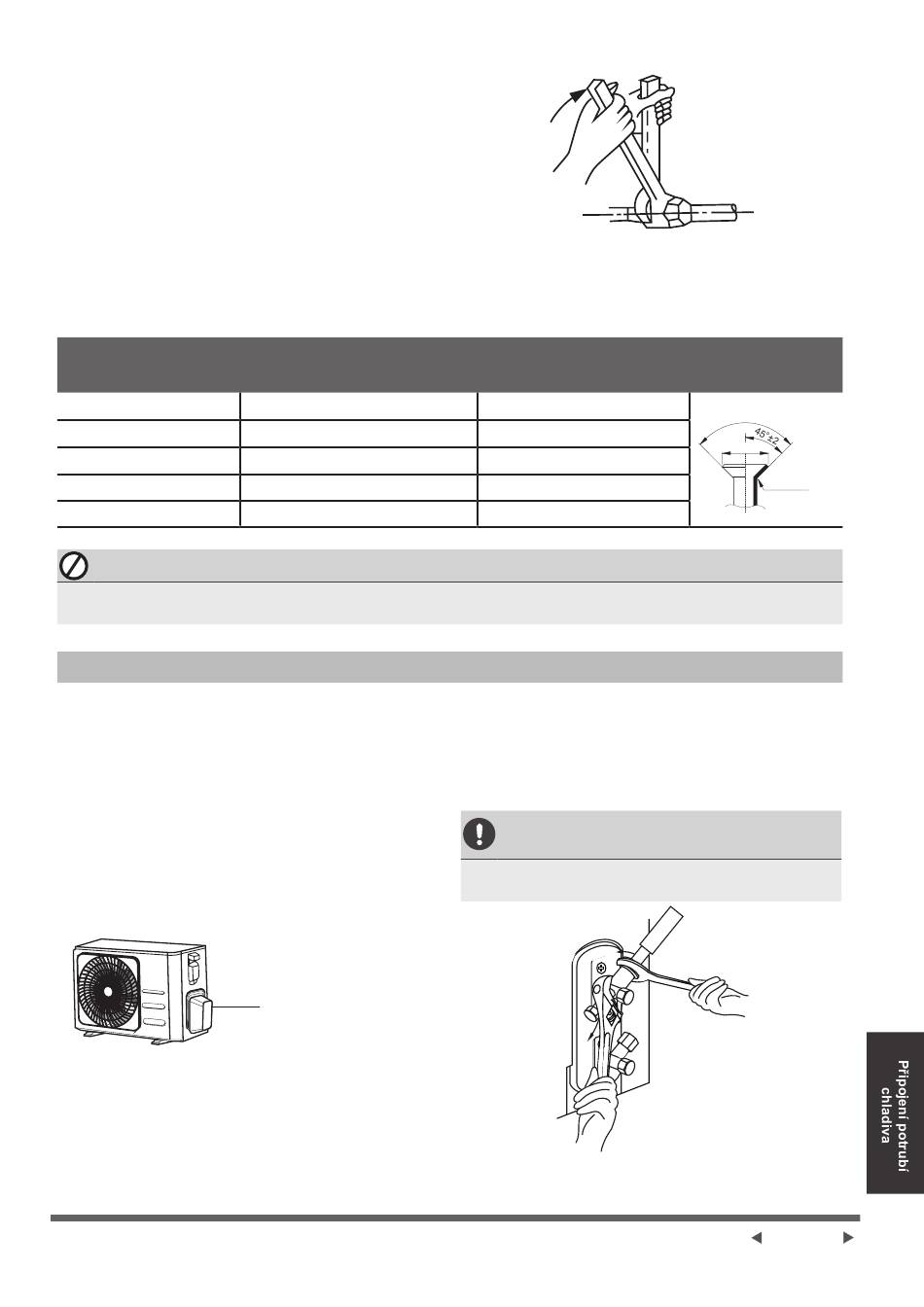

2. Ruční matici dotáhněte co nejpevněji.
3. Pomocí klíčku uchopte matici na trubici
jednotky.
4. Zatímco pevně upínací matici na
jednotce trubky, použití momentového
klíče utáhněte flare matici podle hodnot
točivého momentu Točivý moment
Požadavky tabulce níže. Uvolněte
plamennou matici mírně, pak znovu
utáhněte.
Vnější průměr
potrubí(mm)
ø 6,35 ( ø 0,25 ")
ø 9,52 ( ø 0,375 ")
12,7 ( 0,5 ")
ø ø
ø16 (ø 0,63 ")
ø19 (ø 0,75 ")
NEPOUŽÍVEJTE NADMĚRNÝ TOČIVÝ MOMENT
Nadměrná síla může zlomit matici nebo poškodit chladicí potrubí. Nesmíte překročit požadavky
krouticího momentu uvedené v tabulce výše.
Návod pro připojení potrubí K venkovní jednotce
1. Odšroubujte kryt z baleného ventilu na
straně venkovní jednotky.
2. Odstraňte ochranné uzávěry z konců
ventilů.
3. Vyrovnejte konec trubky s plamenem
s každým ventilem a pevně dotáhněte
matici odlesku co nejpevněji rukou.
4. Pomocí klíčku uchopte tělo ventilu.
Neuvažte matici, která uzavírá servisní
ventil.
5. Při pevném uchopení těla ventilu použijte
klíč krouticího momentu k utažení matice
světlice podle správných hodnot točivého
momentu.
POŽADAVKY NA MOMENTU
Utahovací moment (N•m)
18~20 (180~200kgf.cm)
32~39 (320~390kgf.cm)
49~59 (490~590kgf.cm)
57~71 (570~710kgf.cm)
67~101 (670~1010kgf.cm)
Kryt ventilu
Rozměr podrovnání (B)
(mm)
8,4~8,7 (0,33~34")
13,2~13,5 (0,52~0,53")
16,2~16,5 (0,64~0,65")
19,2~19,7 (0,76~0,78")
23,2~23,7 (0,91~0,93")
6. Uvolněte plamennou matici mírně, pak
znovu utáhněte.
7. Pro zbývající trubku opakujte kroky 3 až
6.
POUŽÍVEJTE SPANNER NA GRIP
HLAVNÍ TĚLO VENTILU
Krouticí moment při utahování matice může
odlomit další části ventilu.
Tvar světlice
90°±4
B
R0,4~0,8
Strana 33
