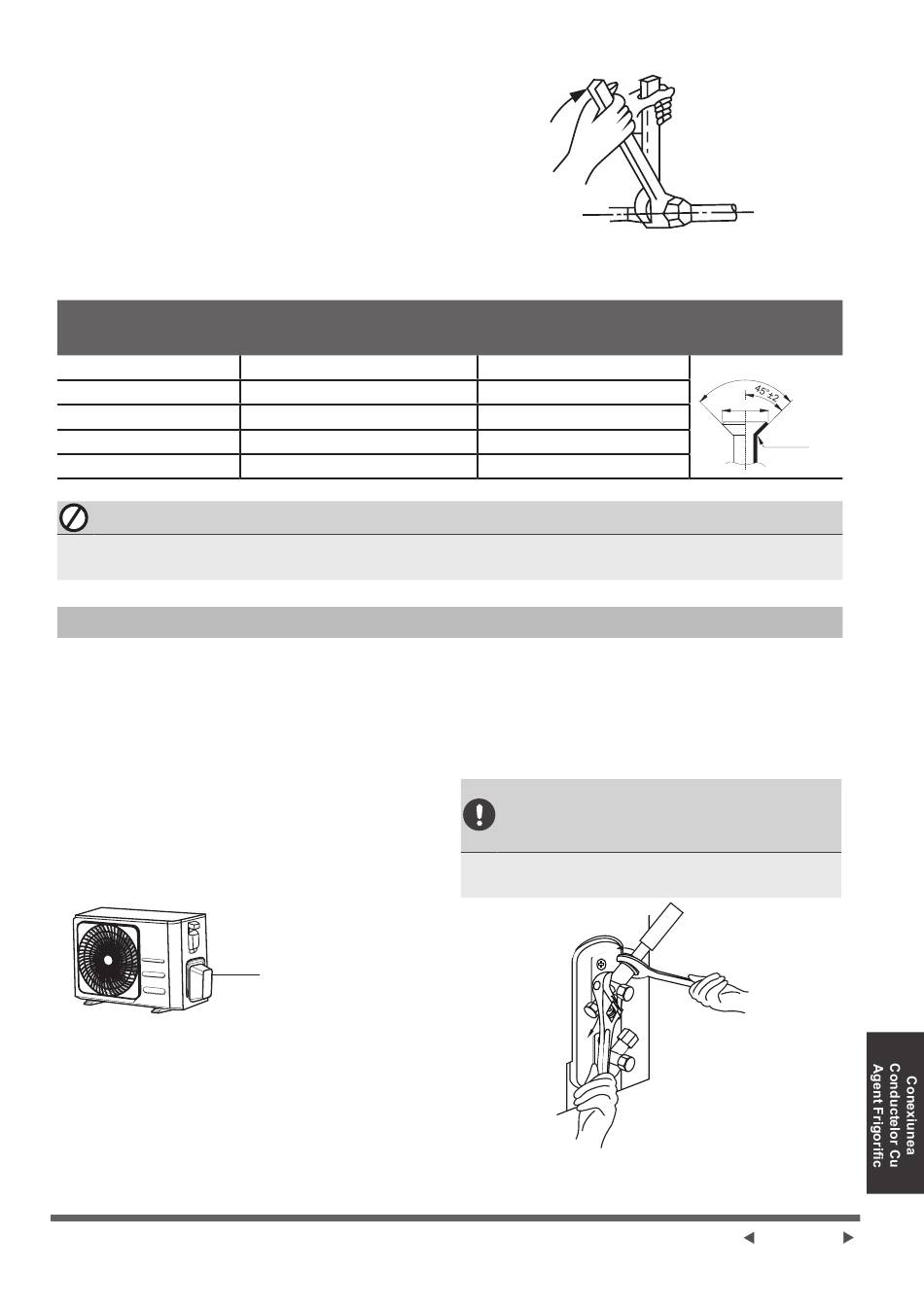

2. Strângeți cât mai mult posibil piulița flare cu
mâna.
3. Strângeți piulița la racordul unității cu ajutorul
unei chei
4. În timp ce apucați cu fermitate piulița de pe
conducta unității, folosiți o cheie dinamometrică
pentru a strânge ferm piulița flare conform
valorilor cuplului din tabelul de mai sus. Slăbiți
ușor piulița flare, apoi strângeți-o din nou.
Diametru Exterior
Conductă (mm)
ø6.35 (ø0.25")
ø9,52 (ø0,375")
ø12.7 (ø0.5")
ø16 (ø0,63")
ø19 (ø0,75")
SĂ NU APLICAȚI CUPLU EXCESIV
Forța excesivă poate rupe piulița sau deteriora conductele de agent frigorific. Dvs. nu
trebuie să depășiți cerințele de cuplu indicate în tabelul de mai sus.
Instrucțiuni Pentru Racordarea Conductelor La Unitatea Exterioară
1. Deșurubați capacul de la supapa învelită
pe partea unității exterioare.
2. Scoateți capacele de protecție de la
capetele supapelor.
3. Aliniați capătul țevii evazate cu fiecare
supapă și folosind mâna strângeți piulița
flare cât mai strâns.
4. Folosind o cheie, prindeți corpul supapei.
Să nu prindeți piulița care etanșează
supapa de serviciu.
5. În timp ce ați prins ferm corpul supapei,
folosiți o cheie dinamometrică pentru a
strânge ferm piulița flare conform valorilor
cuplului.
CERINŢE DE CUPLU DE TORSIUNE
Cuplu de Strângere (N•m)
18~20 (180~200kgf.cm)
32~39 (320~390kgf.cm)
49~59 (490~590kgf.cm)
57~71 (570~710kgf.cm)
67~101 (670~1010kgf.cm)
Capacul supapei
Dimensiune evazare (B)
(mm)
8,4~8,7 (0,33/0,34")
13,2~13,5 (0,52~0,53")
16,2~16,5 (0,64~0,65")
19,2~19,7 (0,76~0,78")
23,2~23,7 (0,91~0,93")
6. Slăbiți ușor piulița flare, apoi strângeți-o
din nou.
7. Pentru conducta rămasă repetați Pașii de
la 3 la 6.
FOLOSIȚI CHEIA PENTRU A
PRINDE CORPUL PRINCIPAL AL
SUPAPEI
Cuplul de la strângerea piuliței flare poate
rupe alte părți ale supapei.
Formă evazare
90°±4
B
R0,4-0,8
Pagina 33
