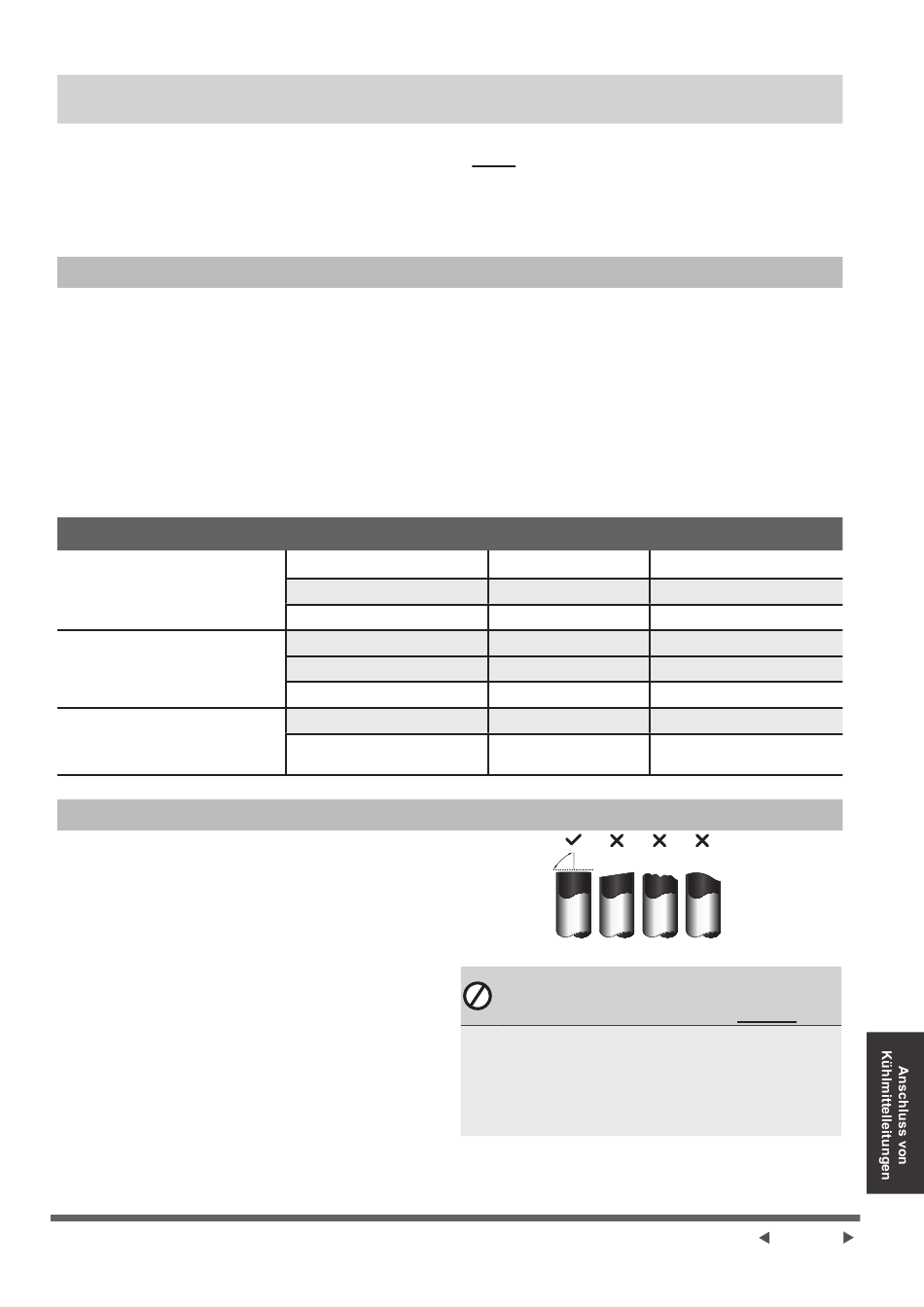

Kältemittelleitungsanschluss
Lassen Sie beim Anschließen von Kältemittelleitungen keine anderen Substanzen oder Gase als
das angegebene Kältemittel in das Gerät gelangen.
Substanzen verringert die Kapazität des Geräts und kann zu einem ungewöhnlich hohen
Druck im Kühlkreislauf führen. Dies kann zu Explosionen und Verletzungen führen.
Hinweis zur Rohrlänge
Die Länge der Kältemittelleitungen wirkt sich auf die Leistung und Energieeffizienz
des Geräts aus. Der Nennwirkungsgrad wird an Geräten mit einer Rohrlänge von 5
Metern (16,5ft) getestet (in Nordamerika beträgt die Standardrohrlänge 7,5m (25').
Ein Mindestrohrverlauf von 3 Metern ist erforderlich, um Vibrationen und übermäßige
Geräusche zu minimieren. In speziellen tropischen Gebieten kann für die Kältemittelmodelle
R290 kein Kältemittel hinzugefügt werden, und die maximale Länge der Kältemittelleitung
sollte 10 Meter (32,8ft) nicht überschreiten.
In der folgenden Tabelle finden Sie Angaben zur maximalen Länge und Fallhöhe der
Rohrleitungen.
Maximale Länge und Fallhöhe der Kältemittelleitungen pro Einheitsmodell
Modell
R410A, R32 Inverter Split
Klimaanlage
R22 Feste Geschwindigkeit
Split Klimaanlage
R410A, R32 Konstante
Geschwindigkeit
Split Klimaanlage
Anschlussanleitung - Kältemittelleitungen
Schritt 1: Rohre schneiden
Achten Sie bei der Vorbereitung von
Kältemittelleitungen besonders darauf,
sie richtig zu schneiden und zu erweitern.
Dies gewährleistet einen effizienten Betrieb
und minimiert den Bedarf an zukünftigen
Wartungsarbeiten.
1. Messen Sie den Abstand zwischen der
Zuluft- und Außenlufteinheit.
2. Schneiden Sie das Rohr mit einem
Rohrschneider etwas länger als den
gemessenen Abstand.
3. Stellen Sie sicher, dass das Rohr
in einem perfekten Winkel von 90°
geschnitten ist.
Das Vorhandensein anderer Gase oder
Kapazität (BTU/h)
<15.000
≥ 15.000 und
≥ 24.000 und
<18.000
≥ 18.000 und
≥ 21.000 und
.000
≥ 18.000 und 00
Achten Sie besonders darauf, das Rohr
beim Schneiden nicht zu beschädigen,
einzudellen oder zu verformen. Dadurch
wird der Heizwirkungsgrad des Geräts
drastisch reduziert.
Max. Länge (m)
25 (82ft)
30 (98,5ft)
50 (164ft)
10 (33ft)
15 (49ft)
20 (66ft)
20 (66ft)
25 (82ft)
Schräg
Rau
90°
VERFORMEN SIE BEIM
SCHNEIDEN DAS ROHR NICHT.
Max. Fallhöhe (m)
10 (33ft)
20 (66ft)
25 (82ft)
5 (16ft)
8 (26ft)
10 (33ft)
8 (26ft)
10 (33ft)
Verzogen
Seite 31
