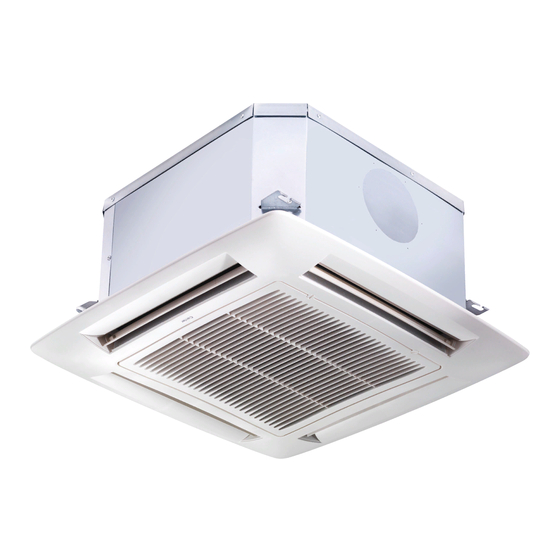

Die■neue■Idrofan-Kassette■42GW_AC/LEC■von■Carrier■
bietet■eine■moderne■Lösung■für■zahlreiche■kleine■und■
mittelgroße,■gewerblich■genutzte■Gebäude■und■Wohnhäuser.■
Sie■eignet■sich■in■idealer■Weise■für■große■Büros,■Geschäfte,■
Restaurants■und■Bars,■Warmel-Empfangshallen,■Konferenz-
räume,■Banken,■Laboratorien■und■Ausstellungsräume.
Diese■neue■Produktserie■umfasst■innovative■Technik,■und■
die■Geräte■sind■leicht■auszulegen■und■zu■installieren.
Vorzüge
Die■42GW_AC-Geräte■werden■mit■einer■neuen■Generation■
■ ■
dreistufiger■Wechselstrom-Motoren■angeboten.■Die■42GW_
LEC-Geräte■sind■mit■einem■EC-Motor■mit■niedrigem■
Verbrauch■und■variabler■Drehzahl■ausgestattet.
Das■42GW-Gerät■wird■normalerweise■über■Zwischendecken■
■ ■
installiert■und■gestattet■Luftausblas■in■zwei,■drei■oder■vier■
Richtungen.■Es■hält■genaue■Temperatur-■und■Feuchtebedin-
gungen■aufrecht■und■verhindert■so■Zugluft■und■Zonen■mit■
abgestandener■Luft.
Das■elegante■Design■des■Lufteinlassgitters■fügt■sich■harmo-
■ ■
nisch■in■jeden■Raumdekor■ein.
Die■Carrier-Hydronikkassette■ist■in■sechs■Baugrößen■mit■
■ ■
Luftleistungen■von■100■bis■443■l/s■(360■bis■16000■m
Idrofan-Kassette■bietet■extraleise■Schallpegel■für■Einsätze,■
bei■denen■ein■niedriger■Schallpegel■der■wichtigste■Ausle-
gungsparameter■ist.
42GW
Nennkühlleistung 1,5-10 kW
Nennheizleistung 1,3-16 kW
Allgemeine Vorzüge
Das■niedrigprofilige■42GW-Gerät■ist■leicht■und■einfach■zu■
■ ■
installieren.■Das■kompakte■Chassis■ist■mit■Standard-■
Deckenfliesen■kompatibel■und■lässt■sich■überall■dort,■wo■
es■gebraucht■wird,■leicht■installieren.
Vier-Wege-Luftausblas■für■individuellen■Komfort;■bei■
■ ■
lokaler■Regelung■kann■jeder■Diffusor■separat■justiert■oder■
sogar■ganz■geschlossen■werden.
Integrierte■werkseitig■montierte■Kühl-■und■Heizregister■
■ ■
für■Zwei-Leiter-,■Zwei-Leiter■mit■Elektroheizung-■oder■
Vier-Leiter-Anwendungen.
Für geräuscharmen Betrieb ausgelegt
Die■42GW-Geräte■sind■für■extrem■leisen■Betrieb■ausgelegt,■
■ ■
mit■Schallpegeln,■die■neue■Maßstäbe■für■Gebäude■setzen.■
Die■innovative■Konstruktion■des■Carrier-Radialventilators■
garantiert■äußerst■geräuscharmen■Betrieb.
Die■Konstruktion■der■neuen■Ventilator-/Motor-Baugruppe■
■ ■
reduziert■den■Geräuschpegel■(auf■die■Hälfte■der■vorherigen■
Ausführung).■Dabei■wurde■der■niedrigen■Ventilatordrehzahl■
besondere■Aufmerksamkeit■geschenkt.
Die■besondere■Diffusor-Konstruktion■gestattet■schnelle■
■ ■
Mischung■von■Zu-■und■Raumluft.■Die■klimatisierte■Luft■
/h).■Die■
3
wird■an■der■Decke■entlanggeführt■und■dann■gleichmäßig■
im■ganzen■Raum■verteilt.■Die■Rückluft■tritt■durch■ein■
großes■Gitter■in■die■Kassette■ein.■Sie■wird■dann■über■einen■
leicht■auszubauenden,■waschbaren■Synthetikfilter■
gereinigt,■behandelt■und■wiederverwendet.
Hydronik-Kassettengeräte
