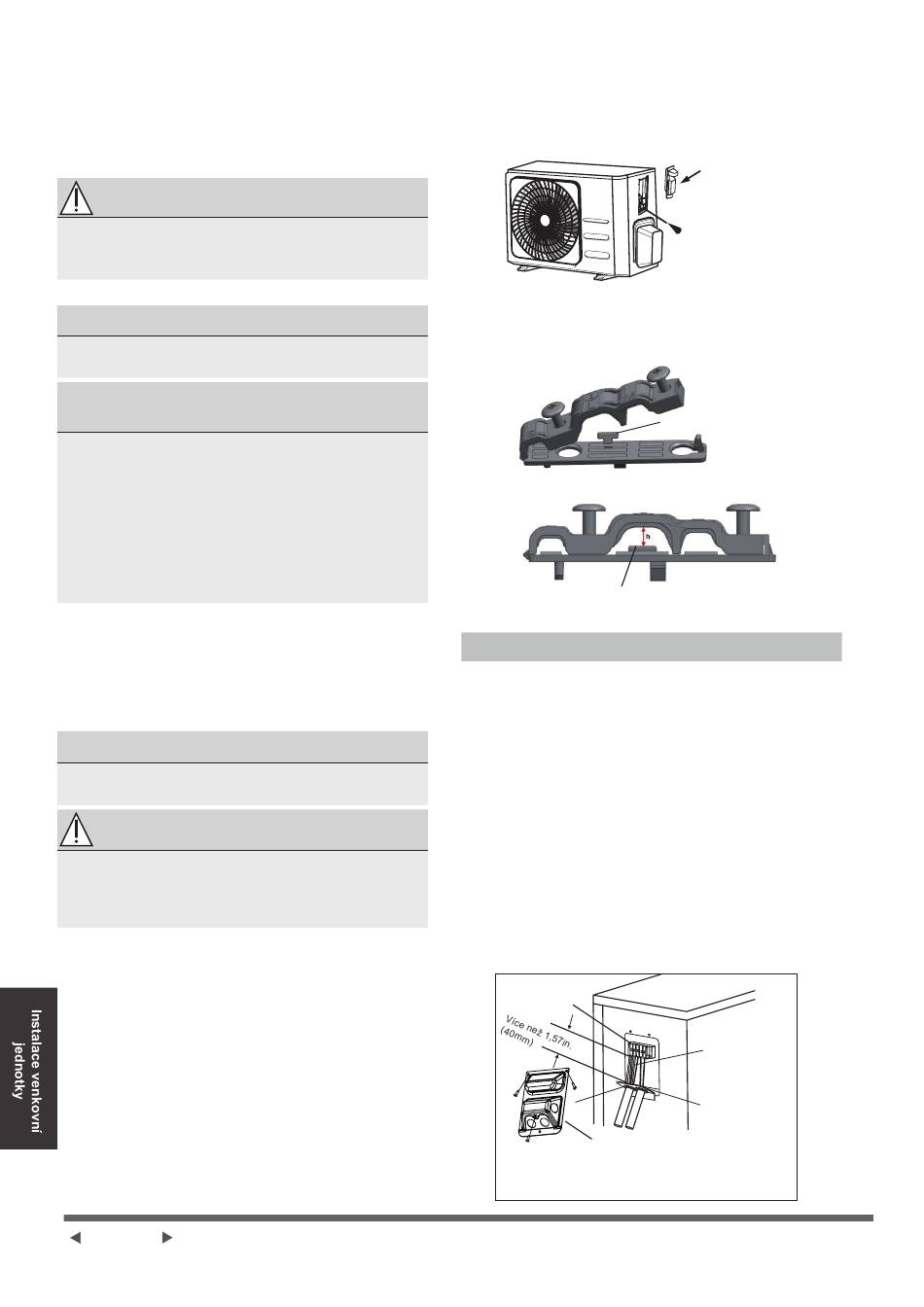

Krok 4: Připojte signální a napájecí kabely
Svorkovnice vnější jednotky je chráněna krytem
elektrického vedení na boku jednotky. Na vnitřní
straně krytu je vytištěno komplexní schéma
zapojení.
VAROVÁNÍ
PŘED PROVEDENÍM JAKÉKOLI
ELEKTRICKÉ NEBO KABELOVÉ PRÁCE
VYPNĚTE HLAVNÍ VÝKON SYSTÉMU.
1. Připravte kabel pro připojení:
POUŽÍVEJTE PRAVÝ KABEL
Vyberte prosím správný kabel, viz „Typy kabelů"
na stránce 25.
ZVOLTE PRAVÝ KABELOVÝ
ROZMĚR
Velikost potřebného napájecího kabelu,
signálního kabelu, pojistky a spínače je určena
maximálním proudem jednotky. Maximální proud
je uveden na typovém štítku umístěném na
bočním panelu jednotky.
POZNÁMKA: V Severní Americe vyberte
správnou velikost kabelu podle minimální
obvodové ampérity uvedené na typovém štítku
jednotky.
a. Pomocí stahovačů drátu odizolujte gumový
plášť z obou konců kabelu a odhalte asi 40
mm (1,57in) vodičů uvnitř.
b. Odstraňte izolaci z konců vodičů.
c. Pomocí drátěného krimpovače uchopte
koncovky drátů.
PLATTE POZOR NA ŽIVÉ DRÁTY
Při krimpování vodičů se ujistěte, že jste jasně
odlišili živý („L") vodič od ostatních vodičů.
VAROVÁNÍ
VŠECHNY PRACOVNÍ PRÁCE MUSÍ BÝT
VÝKONNĚ PROVÁDĚNY V SOULADU S
DIAGRAMOVÝMI ELEKTRIKAMI UMÍSTĚNÝMI
VNITŘNÍM KRYTEM VENKOVNÍ JEDNOTKY.
2. Odšroubujte kryt elektrického vedení a
sejměte jej.
3. Odšroubujte kabelovou svorku pod svorkovnicí
a umístěte ji na stranu.
4. Připojte vodič podle schématu zapojení a
pevně přišroubujte u-oka každého drátu k
odpovídající svorce.
5. Po kontrole, zda je každé připojení bezpečné,
smyčte vodiče kolem, aby se zabránilo
vniknutí dešťové vody do terminálu.
6. Připojte kabel k jednotce pomocí kabelové
svorky. Pevně přišroubujte kabelovou svorku.
7. Nepoužité dráty zaizolujte elektrickou páskou
Strana 30
z PVC. Uspořádejte je tak, aby se nedotýkaly
žádných elektrických ani kovových částí.
8. Nasaďte kryt drátu na boční straně jednotky a
přišroubujte jej.
POZNÁMKA: Pokud kabelová svorka vypadá
následovně, vyberte příslušný průchozí otvor
podle průměru drátu.
Tři velikosti otvoru: Malé, velké, střední
Není -li kabel dostatečně upevněn, použijte k jeho
opření sponu, aby mohl být pevně sevřen.
V Severní Americe
1. Odstraňte kryt drátu z jednotky povolením 3
šroubů.
2. Demontujte víčka na panelu potrubí.
3. Trubice vedení (nejsou součástí dodávky) na
panel vedení umístěte mírně.
4. Správně připojte jak napájecí, tak
nízkonapěťová vedení k odpovídajícím
svorkám na svorkovnici.
5. Uzemněte jednotku v souladu s místními
předpisy.
6. Ujistěte se, že velikost každého drátu
umožňuje několik palců delší, než je
požadovaná délka pro zapojení.
7. Trubky vedení zajistěte pomocí pojistných
matic.
Svorkovnice
Kryt drátu
Vyberte vhodný průchozí otvor podle průměru
drátu.
Pokrýt
Šroub
Přezka
Připojovací
kabel
Panel vedení
