Стъпка 4 : Пригответе фреоновите тръби
Тръбите за фреон са вътре в изолационна
втулка, прикрепена към гърба на тялото.
Трябва да подготвите тръбите, преди да ги
прокарате през дупката в стената.
раздела за свързване на тръбопровода
на хладилния агент в това ръководство
относно подробни инструкции за
разширяването на тръбите и въртящия
момент на инструмента за разширяване,
техниката и пр.

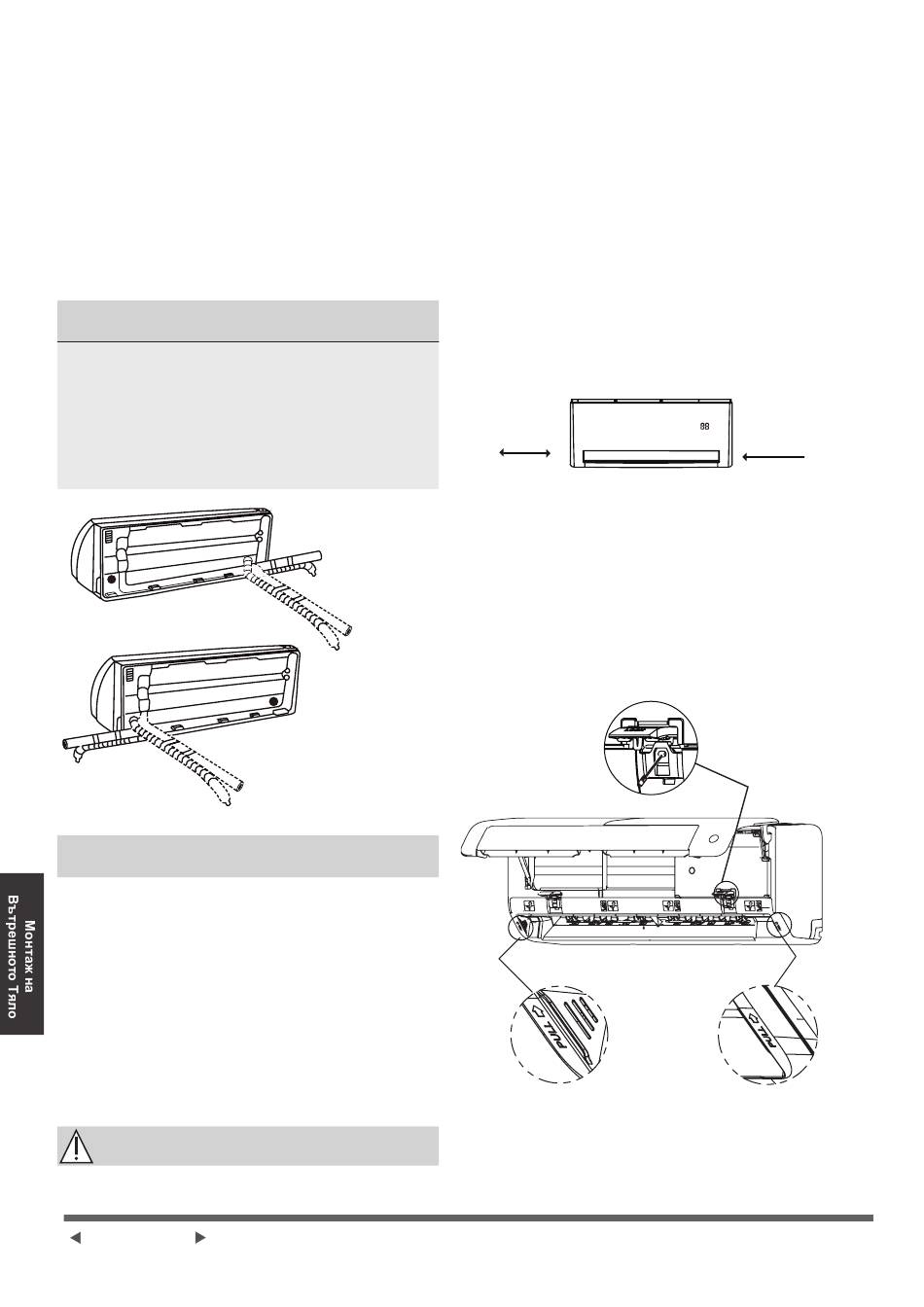

ОБЪРНЕТЕ ВНИМАНИЕ НА ЪГЪЛА НА
ТРЪБИТЕ
Фреоновите тръби могат да излизат от
вътрешното тяло под четири различни ъгъла:
● От лявата страна
● От лявата задна страна
● От дясната страна
● От дясната задна страна
Вижте фигурите по-долу за подробности.
ЗАБЕЛЕЖКА ОТНОСНО СВЪРЗВАНЕТО НА
ТРЪБИТЕ
● На някои места в САЩ трябва да се
използва проводна тръба за свързване на
кабела.
За да се осигури достатъчно място за
тръбите и долепяне на уреда към стената
след монтажа, се препоръчва да поставите
дренажния маркуч от дясната страна
(гледайки откъм задната част на уреда).
● Когато избирате да поставите тръбите
от лявата или от дясната страна, моля,
уверете се, че те излизат хоризонтално,
за да не повлияят на монтажа на долния
панел.
ВНИМАНИЕ
Бъдете изклчително внимателни, не
Страница 22
вдлъбвайте или повреждайте тръбите, когато
ги угъвате от тялото. Всяко вдлъбване ще се
отрази на работата на тялото.
Ако в стената няма вградени тръбопроводи
Вижте
за хладилен агент, направете следното:
Стъпка 1 : Закачете на вътрешното тяло на
монтажната пластина:
1. Имайте предвид, че куките на монтажната
планка са по-малки от отворите на гърба на
тялото. Ако се окаже, че нямате достатъчно
място за свързване на вградените тръби
към вътрешното тяло, модулът може да
мърда наляво или надясно с около 30-50
мм (1.18-1.95 in), в зависимост от модела на
тялото.
30-50 мм
(1.18-1.95
инча)
Стъпка 2 : Пригответе фреоновите тръби.
1. Отворете и фиксирайте позицията на
панела, след което отворете капаците на
двата заключващи блока и развийте винта,
показан на картината по-долу. След това
задръжте двете страни на долния панел на
мястото, обозначено с „PULL", издърпайте
го нагоре, за да освободите закопчалките,
след което свалете долния панел надолу.
Преместете наляво или надясно
AUTO COOL
(АВТОМАТИЧНО
ОХЛАЖДАНЕ)
Модел A
30-50 мм
(1.18-1.95
инча)
Отворете
капака и
развийте
винта
