Монтаж на Вътрешното Тяло
Инструкции за монтаж - Вътрешно
тяло
ПРЕДИ МОНТАЖА
Преди да монтирате вътрешното тяло, вижте етикета
на кутията на продукта, за да се уверите, че номера
и модела на вътрешното тяло съвпада с номера на
модела на външното тяло.
Стъпка 1: Изберете място за монтаж
Преди да инсталирате вътрешното тяло,
трябва да изберете подходящо място за това.
Следните са стандартите които ще ви помогнат
да изберете подходящото място за тялото.
Правилното място за инсталация следва
следните стандарти:
Добра циркулация на въздуха
Удобен дренаж
Шумът от устройството не трябва да
смущава другите хора
Здраво и стабилно - мястото не трябва
да вибрира
Достатъчно здраво, за да издържи
теглото на уреда
Местоположение на поне един метър
от всички останали електрически
уреди (например от телевизор, радио,
компютър)
НЕ монтирайте уреда на следните места:
Близо до какъвто и да било източник на
топлина, пара, или горим газ
В близост до запалими обекти като пердета
или дрехи
Близо до каквато и да било преграда, която
би могла да блокира въздушната циркулация
Близо до входа
На място изложено на пряка слънчева
светлина
ОБЪРНЕТЕ ВНИМАНИЕ НА ДУПКАТА В
СТЕНАТА:
Ако няма фиксирана фреонова тръба:
Избирайки мястото, имайте предвид, че
трябва да оставите достатъчно място
за дупка в стената (вж. Пробиване на
дупка в стена , съединяване на тръби)
за сигналния кабел и фреонните тръбите
, които свързват вътрешното и външното
тяло.
Позицията по подразбиране за всички
тръби е дясната страна на вътрешното тяло
(докато е обърната към тялото). Устройството
обаче може да побере тръбопроводи отляво и
отдясно.

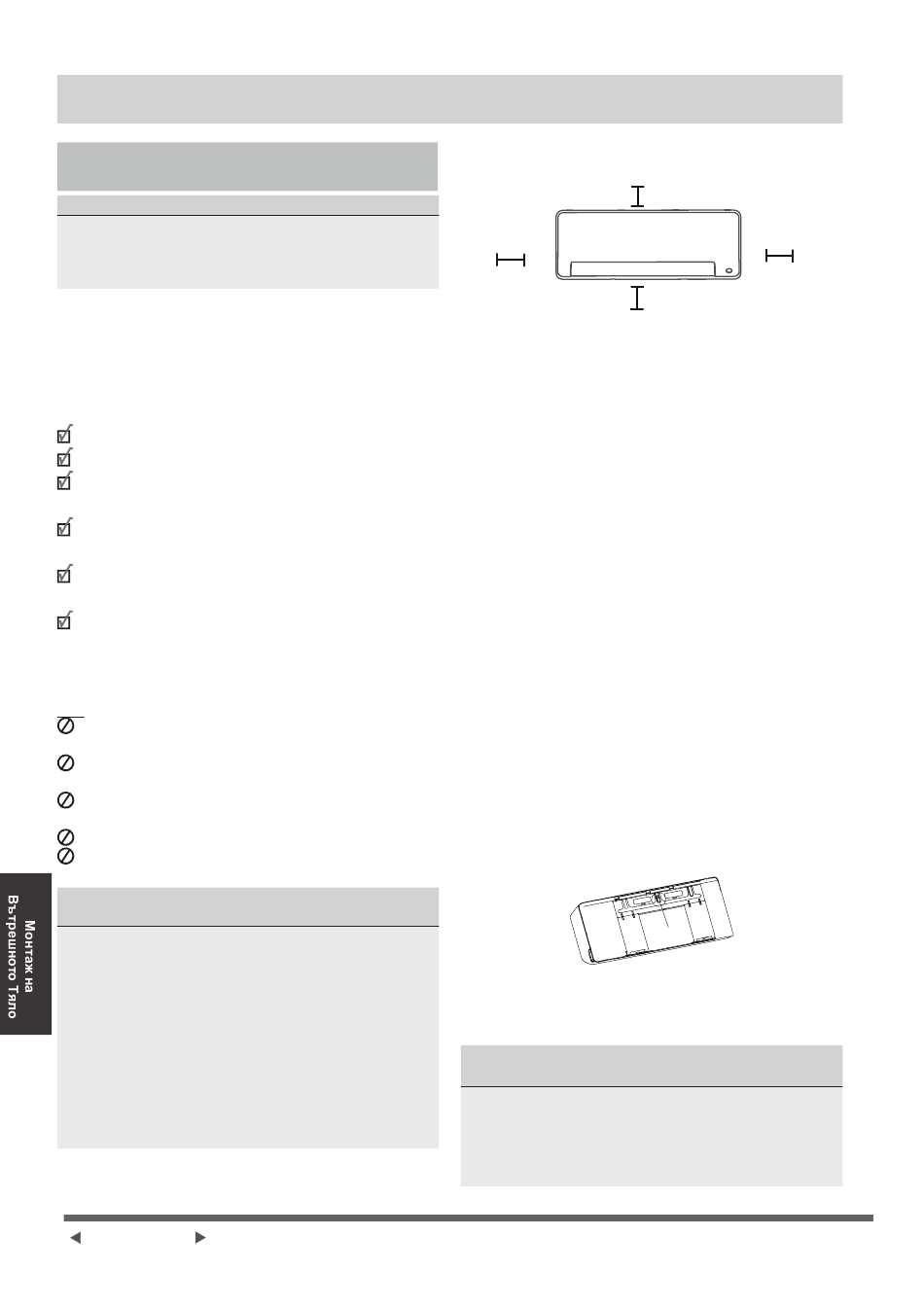

Следвайте следната схема, за да сте
сигурни, че разстоявнието от стените и
Страница 20
тавана е правилно:
Разстоянието от тавана се определя от
метода на монтаж.
12cm (4.72in)
или повече
2.3m (90.55in) или повече
БЕЛЕЖКА:
● В случай че не е необходимо да се
използва задния държач за подпиране
на уреда:
Завършване на тръбните и кабелни връзки
преди монтиране на вътрешното тяло
на стената. Ако височината за монтаж е
ограничена, допустимо е разстоянието
да тавана да бъде 5 см, но това може да
понижи производителността на продукта.
За да осигурите достатъчно място за
поставяне и сваляне на горния въздушен
филтър, оставете поне 10 см или повече
отстояние от тавана.
● В случай че е необходимо да се
използва задния държач за подпиране
на уреда:
Ако свързвате тръби и кабели при отворен
преден панел, минималното разстояние
от тавана е минимум 22 см. Ако свързвате
тръби и кабели без преден панел (отстранен
е), минималното разстояние от тавана е
минимум 11 см.
Стъпка 2 : Закрепете монтажната
пластина към стената
Монтажната планка е мястото, на което ще
монтирате вътрешното тяло.
● Отстранете винта, който закача монтажната
планка към гърба на вътрешното тяло.
● С предоставените винтове закрепете
монтажната планка към стената. Уверете
се, че монтажната планка е плоска и е към
стената.
ЗАБЕЛЕЖКА ОТНОСНО БЕТОННИ ИЛИ
ТУХЛЕНИ СТЕНИ:
Ако стената е от тухли, бетон или подобен
материал, пробийте дупки с диаметър 5 мм
( 0.2 инча) и поставете предоставените куки.
След това закрепете монтажната планка към
стената, като стегнете винтовете в куките.
12cm (4.72n)
или повече
винт
