Krok 4: Připravte potrubí chladiva
Potrubí chladiva je uvnitř izolačního pouzdra
připojeného k zadní části jednotky. Před
průchodem otvorem ve zdi musíte připravit
potrubí. Podrobné pokyny o požadavcích na
hořlavost trubek a točivého momentu, technice
atd. naleznete v části Připojení k chladicímu
potrubí této příručky.

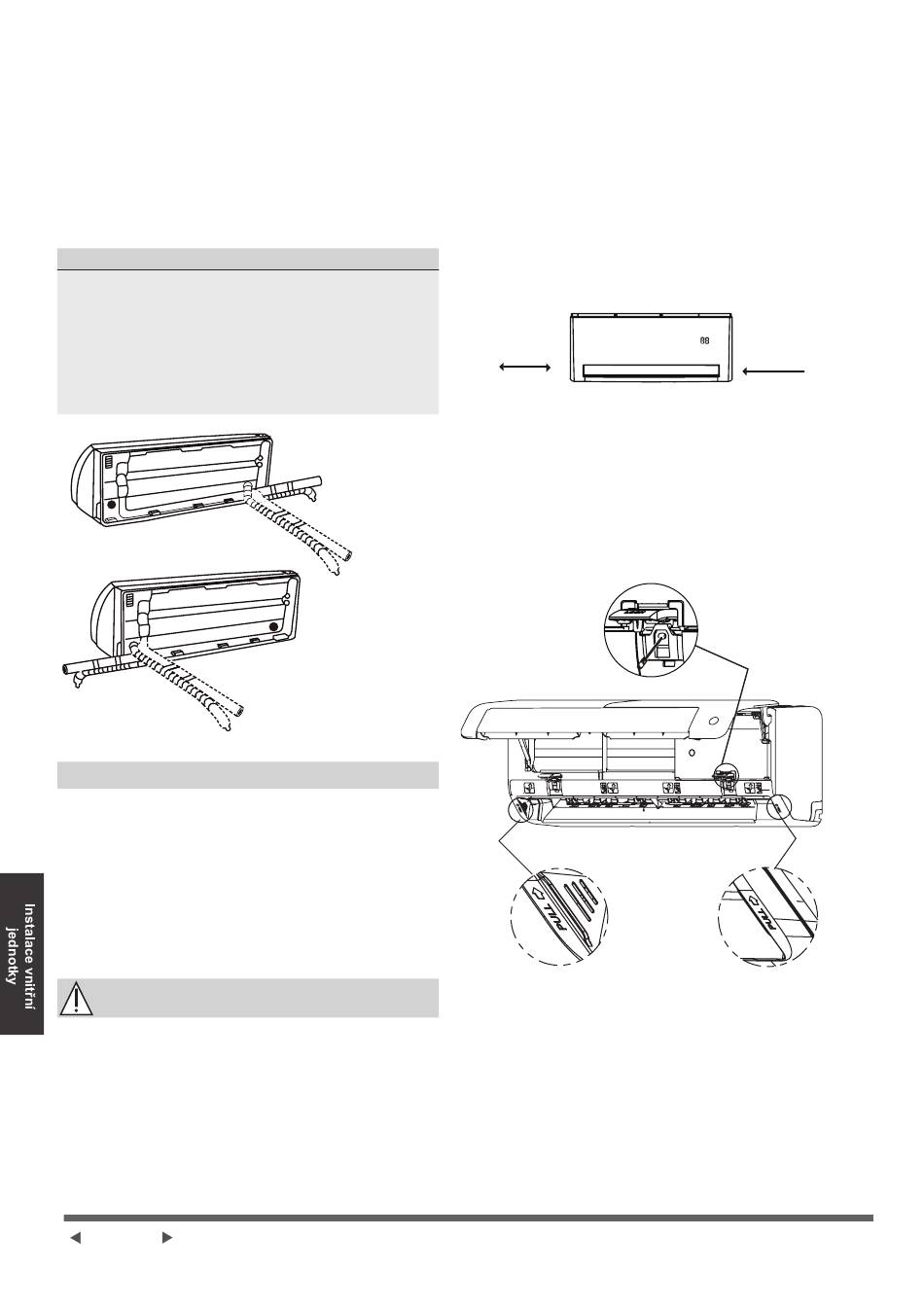

POZNÁMKA K POTRUBNÍMU ÚHLU
Potrubí chladiva může opustit vnitřní jednotku ze
čtyř různých úhlů:
● Levá
● Levá zadní
● Pravá
● Pravá zadní
Podrobnosti viz níže uvedené údaje.
POZNÁMKA O SPOJOVÁNÍ POTRUBÍ
● V některých lokalitách musí být k připojení
kabelu použita trubka s potrubím.
Zajistit dostatek prostoru pro potrubí a zařízení
je proti zdi po instalaci, je doporučeno připojit
vypouštěcí hadici na pravé straně (pokud jste
čelem k zadní straně jednotky).
● Když si vybrat Levé nebo Pravé straně potrubí,
ujistěte se, že potrubí ven vodorovně, aby
nedošlo k mít vliv na dolní panel installtion.
UPOZORNĚNÍ
Při ohýbání potrubí mimo jednotku buďte velmi
opatrní, abyste nezničili nebo nepoškodili potrubí.
Jakékoli prohlubně v potrubí ovlivní výkon
jednotky.
Strana 22
Pokud ve zdi není vloženo žádné chladicí
potrubí, proveďte následující:
Krok 1: Připojte vnitřní jednotku na montážní
desku:
1. Mějte na paměti, že háčky na montážní
desce jsou menší než otvory na zadní straně
jednotky. Pokud zjistíte, že nemáte dostatečný
prostor pro připojení vestavěných trubek k
vnitřní jednotce, lze ji v závislosti na modelu
upravit doleva nebo doprava asi o 30-50 mm
(1,18-1,95in).
30 ~ -50mm
(1,18-1,95in)
Přesun doleva nebo doprava
Krok 2: Připravte potrubí chladiva
1. Otevřít a opravit pozici panelu, poté otevřete
kryty ze dvou lock bloky, vyšroubujte šroub
ukázal v obrázku níže, pak podržte obě strany
spodní panel na místo označené "PULL",
vytáhněte ji směrem nahoru, aby se uvolnil
přezky, pak se spodní panel dolů.
Model A
30 ~ -50mm
(1,18-1,95in)
Otevřete kryt a
šroub odšroubujte
AUTO COOL
