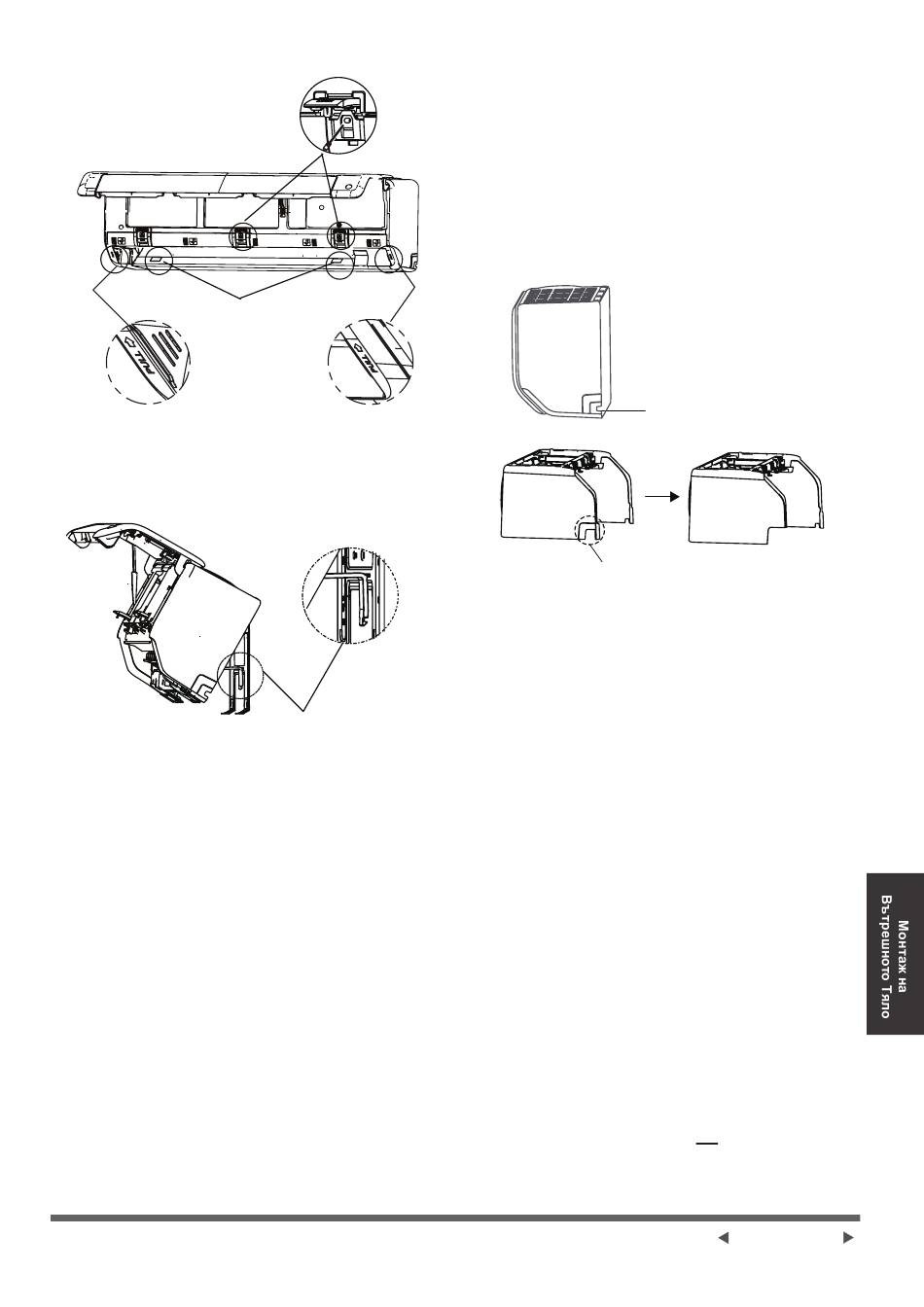

Отворете капака и
развийте винтовете
Развийте
винтовете
Модел Б
2. Използвайте държача в задната част на
уреда, за да го подпирате, което ви дава
достатъчно място за свързване на тръбите
за хладилния агент, кабела за сигнала и
дренажния маркуч.
Използвайте държача в задната
част на уреда срещу монтажната
пластина, за да го подпрете.
Свържете отводните тръби и
Стъпка 3.
фреоновите тръби (вижте раздела за
свързване на фреонови тръби в това
ръководство за повече информация).
Стъпка 4. Оставете тръбната връзка
отворена, за да направите теста за теч
(вижте разделите електрически проверки
и проверки за течове в това ръководство).
Стъпка 5.
След теста за теч, обвийте мястото
на свръзките с изолационна лента.
Стъпка 6.
Отстранете скобата или зъбчето,
закрепен с изолационна лента.
Стъпка 7.
Натиснете равномерно надолу върху
долната половина на тялото. Продължавайте
да натискате надолу, докато тялото щракне
върху куките на монтажната планка.
Ако в стената няма вградени
тръбопроводи за хладилен агент,
направете следното:
1. Изхождайки от позицията на дупката
в стената спрямо монтажната планка,
избелете от коя страна ще излиза тръбата
от устройството.
2. Ако дупката в стената е зад тялото,
дръжте изскачащия панел на мястото
си. Ако отворът за стената е отстрани на
вътрешното тяло, извадете пластмасовия
панел за избиване от тази страна на
устройството.
(Вижте фигурата по-долу). Това ще създаде
слот, през който вашите тръбопроводи
могат да излязат от устройството. Ако
пластмасовият панел е твърде труден за
сваляне ръчно, използвайте клещи.
Ако трябва да изрежете пластмасовия панел с големи
размери, направете го както е показано по-горе.
3. Използвайте ножици, за да намалите
дължината на изолационния „ръкав", за
да разкриете около 40 мм (1.57 инча) от
тръбопровода за хладилния агент. Това
служи за две цели:
● За улесняване на процеса по свързване
на тръбопровода на хладилния агент.
● За да се улеснят проверките за изтичане
на газ и за да ви позволи да проверите за
дупки.
4. Използвайте държача в задната част на
уреда, за да го подпирате, което ви дава
достатъчно място за свързване на тръбите
за хладилния агент, кабела за сигнала и
дренажния маркуч.
5. Свържете тръбопровода за хладилния агент
на вътрешното тяло към съединяващия
тръбопровод, който ще свърже вътрешното и
външното тяло. За повече инструкции, вижте
раздел свързване на фреонови тръби в
това ръководство.
6. В зависимост от положението на отвора
на стената спрямо монтажната пластина,
определете необходимия ъгъл на вашия
тръбопровод.
7. Хванете тръбопровода на хладилния агент в
основата на извивката.
8. Бавно и с равномерно напрежение огънете
тръбопровода към отвора. Не повреждайте
тръбопровода по време на процеса.
Отчупващ се панел
(изрежете в зависимост
от действително
необходимия размер)
