Пробийте отвор за стена за
Стъпка 3 :
свързващите тръби
1. Определете местоположението
на отвора в стената въз основа на
положението на монтажната пластина.
Вижте „Поставяне на монтажната
пластина".
2. С помощта на 65мм (2,5инча) или 90мм
(3,54инча) (в зависимост от модела) бургия,
пробийте дупка в стената. Уверете се, че
дупката е пробита под лек ъгъл надолу,
така че външният край на дупката да е по-
нисък от вътрешния край с около 5 мм до
7 мм (0.2-0.275 инча). Това ще подсигури
правилното оттичане на водата.
Стена
Външно
Вътрешно
БЕЛЕЖКА: Когато съединителната тръба
на газовата страна е ø16 mm (5/8in) или
повече, дупката в стената трябва да бъде
90 mm (3,54 in).
3. Поставете дюбела в дупката в стената. Това
предпазва краищата на дупката и ще ви
помогне да я запечатате, когато приключите
на инсталацията.
ВНИМАНИЕ
Когато пробивате дупката в стената, не
забравяйте да избягвате проводници,
водопроводи и други компоненти.

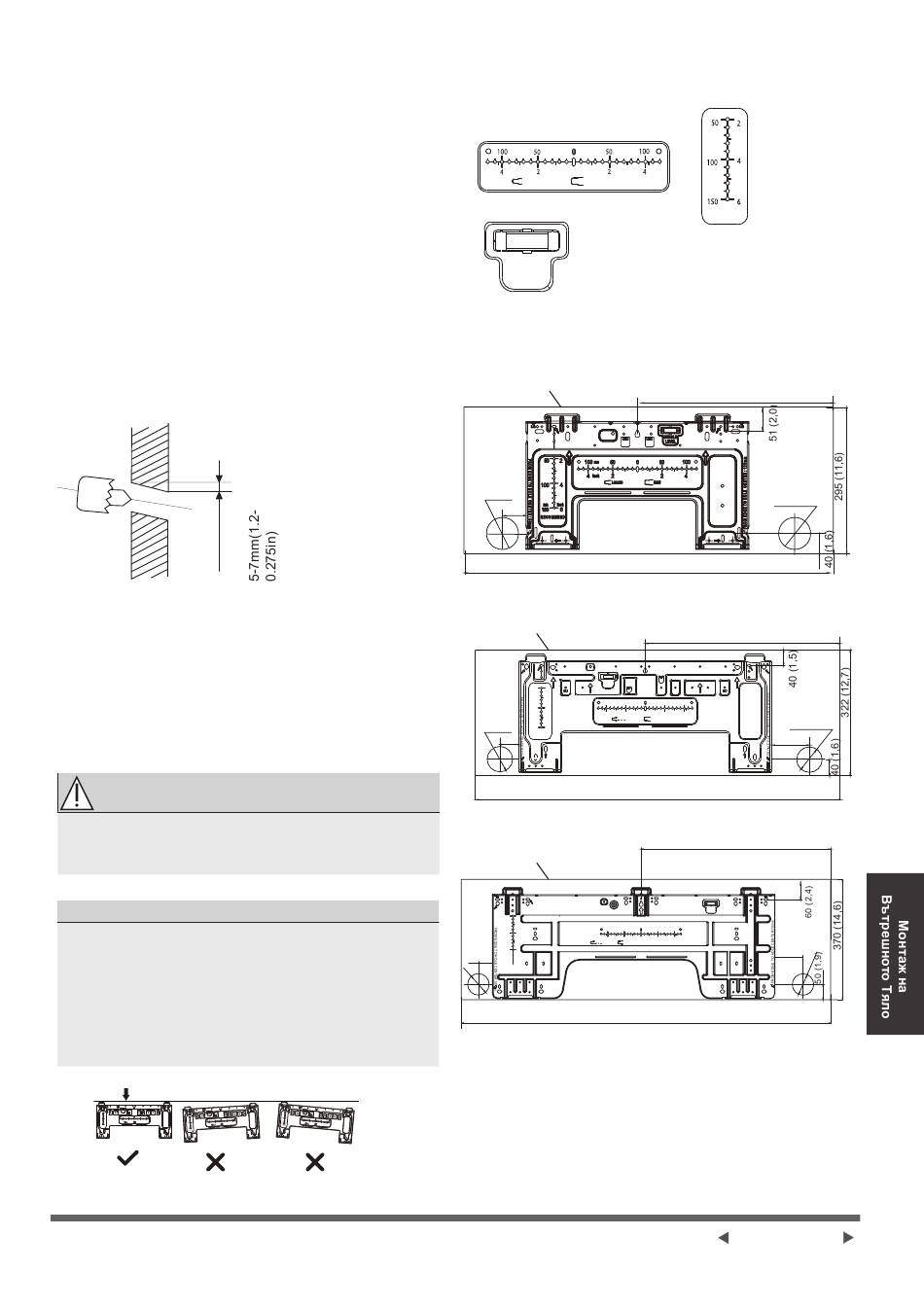

РАЗМЕРИ НА МОНТАЖНАТА ПЛАНКА
Различните модели имат различни планки.
За удобство при монтажа, на монтажната
пластина има нивелир и издълбани размери.
Моля, монтирайте пластината и пробийте
дупка в стената в зависимост от информацията
на монтажната пластина. Вижте фигурите по-
долу.
Коригирайте посоката на Монтажната планка
BUBBLE
LEVEL
50
2
100
mm
50
100
50
100
4
4
inch
2
2
4
LIQUID
GAS
mm
inch
150
6
RECOMMAND
Единица: мм (инч)
Хоризонтална линия
мм
инч
ТЕЧНОСТ
ГАЗ
НИВЕЛИР
ВНИМАНИЕ: Нивелирът на монтажната
пластина не може да бъде премахнат. Ако се
счупи, не забравяйте да почистите изтичащата
течност.
Контур на вътрешното тяло
отвор за тръба
Φ65 (2.5)
50 (1,9)
Модел A
Контур на вътрешното тяло
BUBBLE
LEVEL
отвор за
50
2
тръба Φ65
100
mm
50
4
100
(2.5)
2
4
inch
LIQUID
mm
inch
150
6
RECOMMAND
50 (1,9)
Модел Б
Контур на вътрешното тяло
50
2
100
mm
50
4
100
4
inch
2
LIQUID
GAS
mm
inch
150
6
50 (1,9)
RECOMMAND
отвор за тръба
1140 (44,8)
Φ65 (2.5)
Модел С
Вертикална
линия
мм
инч
ПРЕПОРЪЧ
ВАЙТЕ
425 (16,7)
отвор за тръба
Φ65 (2.5)
120 (4,7)
795 (31)
490 (19,3)
50
100
отвор за тръба
2
4
Φ65 (2.5)
GAS
95 (3,7)
965 (38)
570,7 (22,5)
BUBBLE
LEVEL
50
100
2
4
70 (2,8)
отвор за тръба
Φ65 (2.5)
