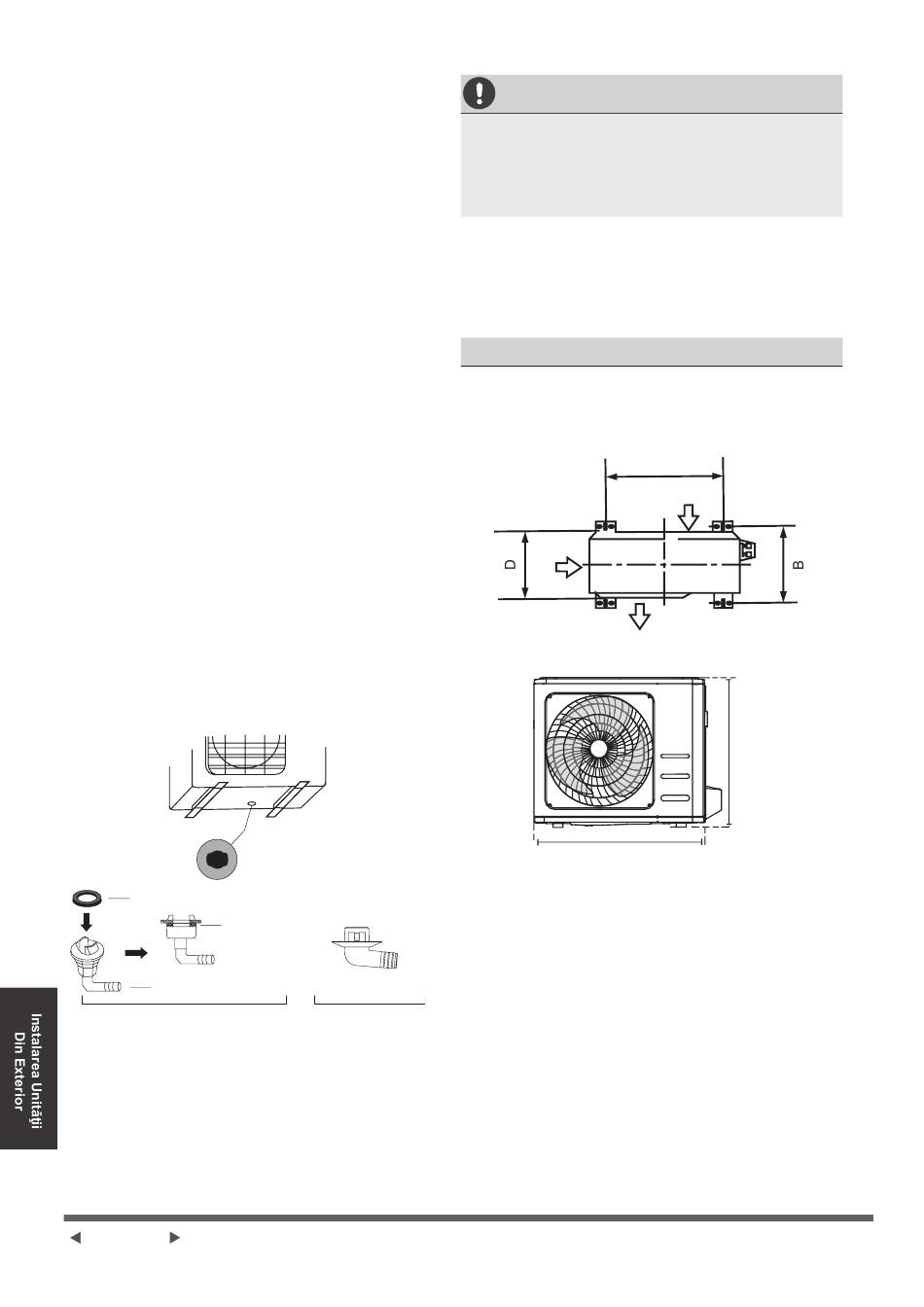

Pasul 2: Instalați îmbinări de scurgere (doar
pentru instalația de pompare căldură)
Înainte de a fixa unitatea din exterior, trebuie
instalată îmbinarea de scurgere în partea de jos
a unității Rețineți că există două tipuri diferite de
îmbinări de scurgere, în funcție de tipul de unitate
de exterior.
În cazul în care îmbinarea de scurgere vine cu
o garnitură de cauciuc(vedeți Fig. A), executați
în felul următor:
1. Fixați garnitura de cauciuc pe capătul îmbinării
de scurgere care se va racorda la unitatea
exterioară.
2. Introduceți îmbinarea de scurgere în gaura din
tava principală a unității.
3. Rotiți îmbinarea de scurgere cu 90 ° până
când face clic, fixată cu faţa către partea
frontală a unității.
4. Conectați o extensie a furtunului de scurgere
(nu este inclusă) la îmbinarea de scurgere
pentru a redirecționa apa din unitate în timpul
modului de încălzire.
În cazul în care îmbinarea de scurgere nu
vine cu o garnitură de cauciuc(vedeți Fig. B),
executați în felul următor:
1. Introduceți îmbinarea de scurgere în gaura
din tava principală a unității. Îmbinarea de
scurgere va face clic
2. Conectați o extensie a furtunului de scurgere
(nu este inclusă) la îmbinarea de scurgere
pentru a redirecționa apa din unitate în timpul
modului de încălzire.
Garnitură
Garnitură
îmbinarea de scurgere
(A)
Pagina 28
Orificiul panoului de bază
al unității din exterior
(B)
ÎN ZONE RECI
În zonele reci, asigurați-vă că furtunul de scurgere
este poziţionat cât se poate de vertical pentru a
asigura o scurgere rapidă a apei. În cazul în care
apa se scurge prea încet, aceasta poate îngheța
în furtun și unitatea poate fi inundată.
Pasul 3: Ancorarea unităţii din exterior
Unitatea exterioară poate fi fixată la sol sau pe un
suport de perete fixat cu șurub (M10). Pregătiți
baza de instalare a unității conform dimensiunilor
de mai jos.
DIMENSIUNILE DE MONTARE ALE UNITĂȚII
Aceasta este o listă cu diferite dimensiuni ale
unităților din exterior și distanța dintre picioarele
lor de fixare. Pregătiți baza de instalare a unității
conform dimensiunilor de mai jos.
Admisie a aerului
Admisie a
aerului
W
A
Ieșire de aer
H
