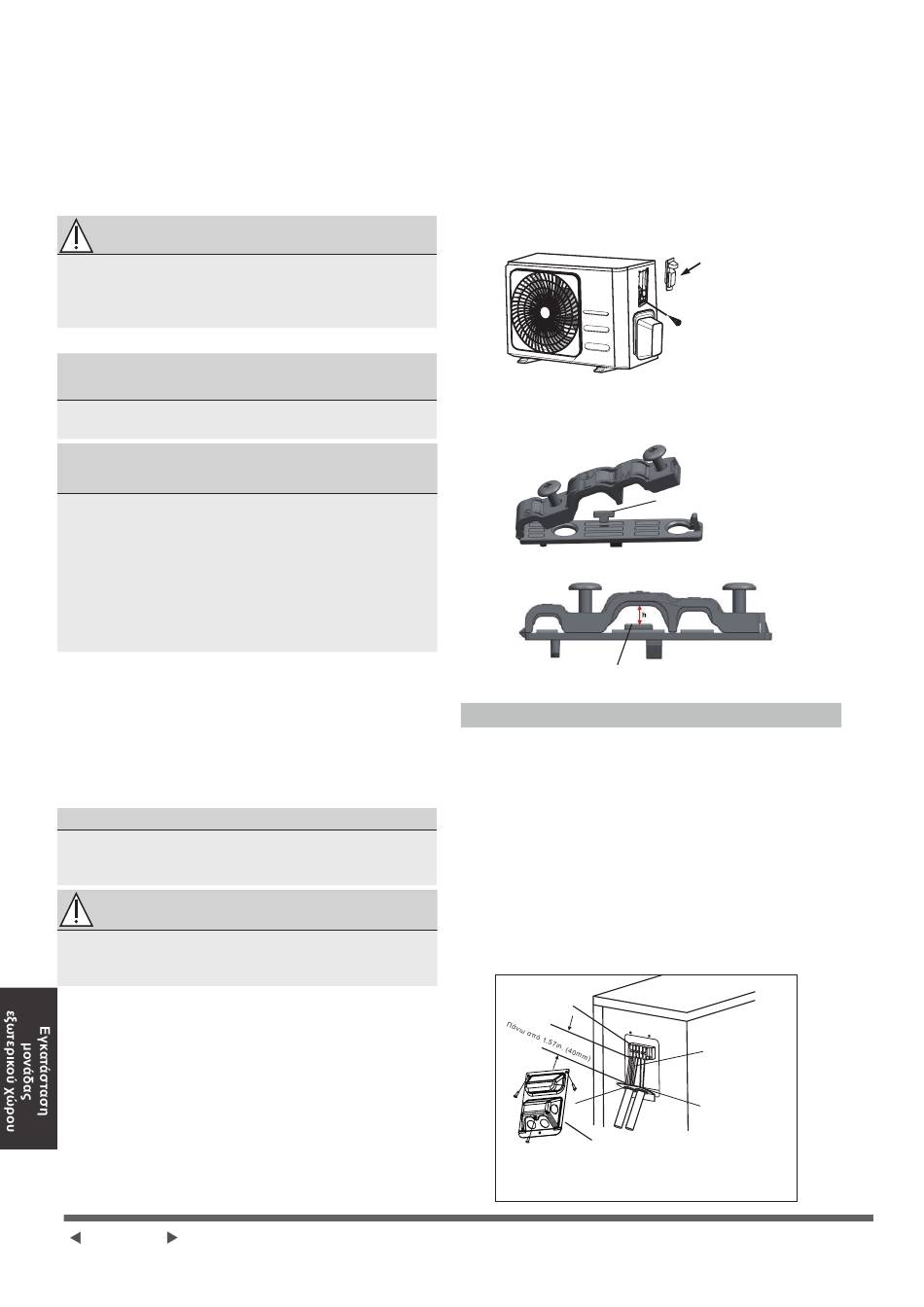

Βήμα 4: Συνδέστε τα καλώδια σήματος και
τροφοδοσίας
Το μπλοκ ακροδεκτών της μονάδας εξωτερικού
χώρου προστατεύεται από ένα κάλυμμα
ηλεκτρικής καλωδίωσης στο πλάι της μονάδας.
Ένα ολοκληρωμένο διάγραμμα καλωδίωσης
είναι τυπωμένο στο εσωτερικό του καλύμματος
καλωδίωσης.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΙΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ
ΕΡΓΑΣΙΑ ΠΟΥ ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΤΑ ΗΛΕΚΤΡΙΚΑ
Ή ΤΗΝ ΚΑΛΩΔΙΩΣΗ, ΚΛΕΙΣΤΕ ΤΗΝ ΚΥΡΙΑ
ΤΡΟΦΟΔΟΣΙΑ ΤΗΣ ΣΥΣΚΕΥΗΣ
1. Προετοιμάστε το καλώδιο για σύνδεση:
ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΟ ΣΩΣΤΟ
ΚΑΛΩΔΙΟ
Επιλέξτε το σωστό καλώδιο, ανατρέξτε στην ενότητα
"Τύποι καλωδίων" στη σελίδα 25.
ΕΠΙΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΜΕΓΕΘΟΣ
ΚΑΛΩΔΙΩΝ
Το μέγεθος του καλωδίου τροφοδοσίας, του καλωδίου
σήματος, της ασφάλειας και του διακόπτη που
απαιτείται καθορίζεται από το μέγιστο ρεύμα της
μονάδας. Το μέγιστο ρεύμα εμφανίζεται στην πινακίδα
που βρίσκεται στην πλαϊνή πλευρά της μονάδας.
ΣΗΜΕΙΩΣΗ: Στη Βόρεια Αμερική, επιλέξτε το σωστό
μέγεθος καλωδίου σύμφωνα με την ελάχιστη ισχύς
κυκλώματος που αναγράφεται στην πινακίδα της
μονάδας.
α. Χρησιμοποιώντας απογυμνωτές σύρματος,
απογυμνώστε το ελαστικό περίβλημα από τα
δύο άκρα του καλωδίου για να αποκαλύψετε
περίπου 40mm (1,57in) από τα καλώδια μέσα.
β. Αφαιρέστε τη μόνωση από τα άκρα των
καλωδίων.
β. Χρησιμοποιώντας σφίχτη καλωδίων, σφίξτε τα
άγκιστρα τύπου u στα άκρα των καλωδίων.
ΠΡΟΣΟΧΗ ΣΤΟ ΗΛΕΚΤΡΟΦΟΡΟ ΚΑΛΩΔΙΟ
Κατά την σύσφιξη καλωδίων, βεβαιωθείτε ότι
διακρίνετε ξεκάθαρα το ηλεκτροφόρο καλώδιο
("L") από άλλα καλώδια.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΗ Η ΚΑΛΩΔΙΩΣΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΙ ΑΥΣΤΗΡΑ
ΜΕ ΒΑΣΗ ΤΟ ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ ΜΕΣΑ
ΣΤΟ ΚΑΛΥΜΜΑ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ.
2. Ξεβιδώστε το κάλυμμα της ηλεκτρικής
καλωδίωσης και αφαιρέστε το.
3. Αφαιρέστε το σφιγκτήρα καλωδίου κάτω από
το μπλοκ ακροδεκτών και τοποθετήστε το στο
πλάι.
4. Συνδέστε το καλώδιο με βάση το διάγραμμα,
και καλά βιδώστε το σχήμα u του κάθε
καλωδίου στο ανάλογη θέση.
5. Αφού ελέγξετε για να βεβαιωθείτε ότι όλες οι
συνδέσεις είναι ασφαλείς, βιδώστε τα καλώδια
γύρω για να αποφύγετε την εισροή νερού
βροχής στο τερματικό.
Σελίδα 30
6. Χρησιμοποιώντας το σφιγκτήρα καλωδίου,
δέστε το καλώδιο στη μονάδα. Βιδώστε καλά
το σφιγκτήρα καλωδίου.
7. Μονώστε τα μη χρησιμοποιούμενα καλώδια
με ηλεκτρική ταινία PVC. Τοποθετήστε τα έτσι
ώστε να μην αγγίζουν ηλεκτρικά ή μεταλλικά
μέρη.
8. Αντικαταστήστε το κάλυμμα καλωδίων στο
πλάι της μονάδας και βιδώστε το στη θέση
του.
ΣΗΜΕΙΩΣΗ: Εάν ο σφιγκτήρας καλωδίου μοιάζει
με τον ακόλουθο, επιλέξτε την κατάλληλη διαμπερή
οπή ανάλογα με τη διάμετρο του σύρματος.
Τρύπα τριών μεγεθών: Μικρό, Μεγάλο,
Μεσαίο
Όταν η σφήνα δεν είναι αρκετά στερεωμένη, χρησιμοποιήστε
την πόρπη για να τη στηρίξετε, ώστε να σφίξει καλά.
Στη Βόρεια Αμερική.
1. Αφαιρέστε το κάλυμμα από τη μονάδα
χαλαρώνοντας 3 βίδες.
2. Αφαιρέστε τα καλύμματα από τον πίνακα
αγωγού.
3. Τοποθετήστε προσωρινά τους σωλήνες
αγωγών (δεν περιλαμβάνονται) στον πίνακα
αγωγών.
4. Συνδέστε σωστά τη ροή ηλεκτρικού και
καλώδια χαμηλής τάσης στις ανάλογες θέσεις.
5. Γειώστε τη μονάδα με βάση τοπικούς κώδικες.
6. Μετρήστε κάθε καλώδιο αφήνοντας παραπάνω
από το απαιτούμενο μήκος καλωδίου.
7. Χρησιμοποιήστε παξιμάδι ασφαλείας για να
στερεώσετε τους σωλήνες.
Μπλοκ
ακροδεκτών
Καλύμματα καλωδίων
Παρακαλώ επιλέξτε τη κατάλληλη τρύπα με βάση τη διάμετρο
του καλωδίου.
Κάλυμμα
Βίδα
Πόρπη
Συνδετικό καλώδιο
Πάνελ
Κυκλώματος
