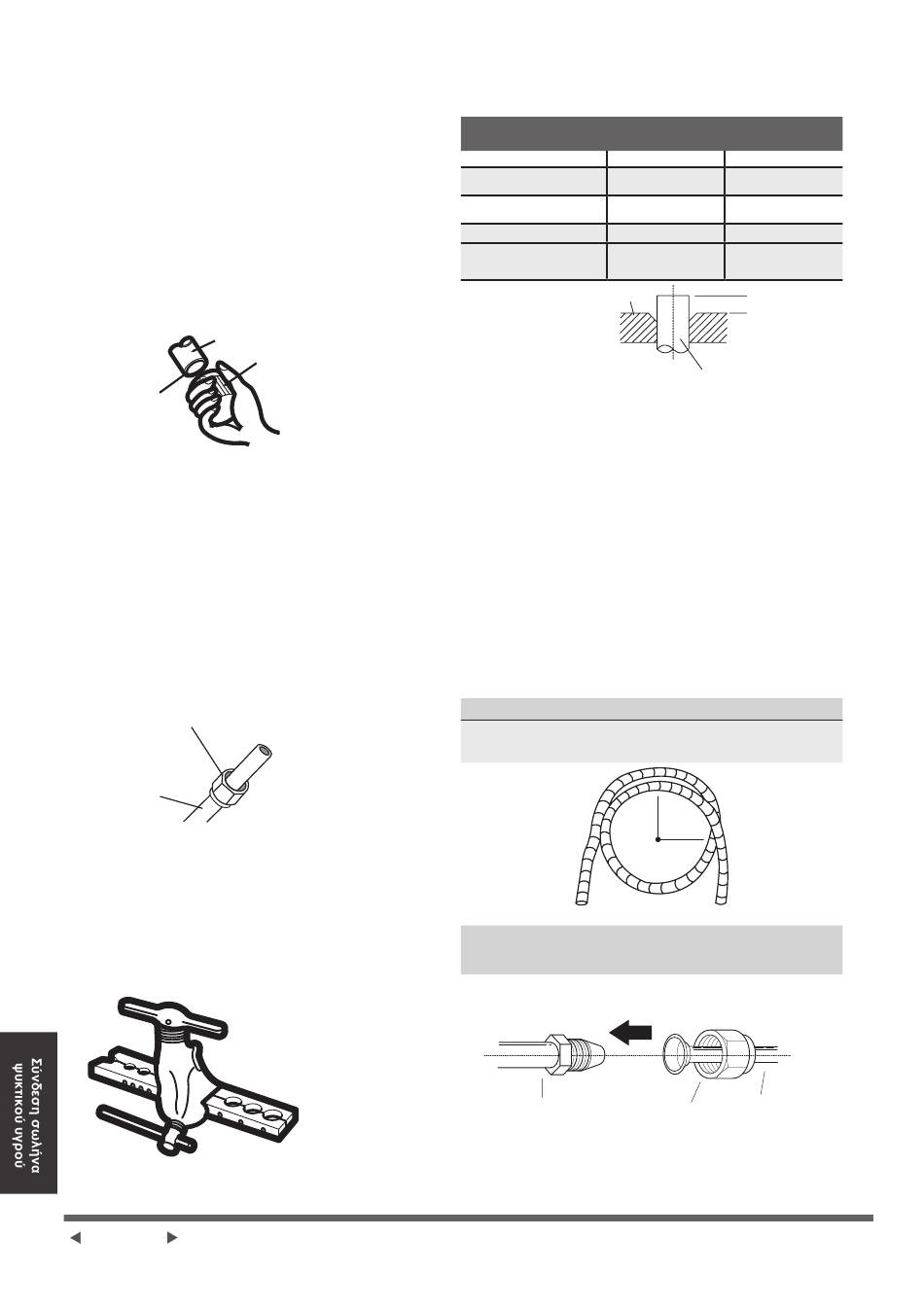

Βήμα 2: Αφαιρέστε τις τραχείες επιφάνειες
Τα σπασίματα στις άκρες μπορούν να επηρεάσουν
την αεροστεγή σφράγιση της σύνδεσης
σωληνώσεων ψυκτικού υγρού. Πρέπει να
αφαιρεθούν εντελώς.
1. Κρατήστε το σωλήνα σε γωνία προς τα κάτω
για να αποφύγετε να πέσουν οι ρωγμές μέσα
στον σωλήνα.
2. Χρησιμοποιώντας ένα εργαλείο
διαστρωμάτωσης ή αφαίρεσης βρομιάς,
αφαιρέστε όλα τα γρέζια από το κομμένο τμήμα
του σωλήνα.
Σωλήνας
Κατεύθυνση
προς τα κάτω
Βήμα 3: Τα άκρα του σωλήνα φλόγας
Το σωστό κάψιμο διασφαλίζει καλό σφράγισμα.
1. Μετά την αφαίρεση των ρωγμών από το
κομμένο σωλήνα, σφραγίστε τα άκρα τους
με ταινία PVC για να αποτρέψετε την είσοδο
ξένων υλικών στο σωλήνα.
2. Βιδώστε το σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε τα παξιμάδια φλόγας και στα
δύο άκρα του σωλήνα. Βεβαιωθείτε ότι έχουν
στραφεί προς τη σωστή κατεύθυνση, επειδή
δεν μπορείτε να τα βάλετε ή να αλλάξετε την
κατεύθυνση τους μετά την καύση.
Παξιμάδι Καύσης
Χαλκοσωλήνας
4. Αφαιρέστε την ταινία PVC από τα άκρα του
σωλήνα όταν είστε έτοιμοι να εκτελέσετε
εργασία με καύση.
5. Σχηματίζει φλόγα στο άκρο του σωλήνα.
Το άκρο του σωλήνα πρέπει να εκτείνεται
πέρα από την άκρη του σχήματος φλόγας
σύμφωνα με τις διαστάσεις που φαίνονται στον
παρακάτω πίνακα.
Σελίδα 32
Αλεζουάρ
ΕΠΕΚΤΑΣΗ ΣΩΛΗΝΩΣΕΩΣ ΕΝΔΥΝΑΜΕΝΗ
ΜΟΡΦΗ
Εξωτερική διάμετρος
Ελάχιστη.
σωλήνα (mm)
ø6,35 (ø0,25") 0,7 (0,0275")
9,52 ( 0,375 ") 1.0 (0,04")
ø ø
12,7 ( 0,5 ")
ø ø 1,0 (0,04")
2.0 (0,078")
ø16 (ø0,63")
2,0 (0,078")
ø19 (ø0,75")
Καλούπι καύσης
6. Τοποθετήστε το εργαλείο φλόγας στο καλούπι.
7. Γυρίστε τη λαβή του εργαλείου καύσης
δεξιόστροφα μέχρι ο σωλήνας να είναι πλήρως
φλεγμένος.
8. Αφαιρέστε το εργαλείο καύσης και το φλοιό,
στη συνέχεια επιθεωρήστε το άκρο του σωλήνα
για ρωγμές και ακόμη και καύση.
Βήμα 4: Συνδέστε τους σωλήνες
Κατά τη σύνδεση των σωλήνων ψυκτικού μέσου,
προσέξτε να μην χρησιμοποιήσετε υπερβολική
ροπή στρέψης ή να παραμορφώσετε τις
σωληνώσεις με οποιονδήποτε τρόπο. Θα πρέπει
πρώτα να συνδέσετε το σωλήνα χαμηλής πίεσης
και, στη συνέχεια, τον σωλήνα υψηλής πίεσης.
ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ ΚΑΜΨΗΣ
Κατά την κάμψη των σωληνώσεων συνδετικού
ψυκτικού, η ελάχιστη ακτίνα κάμψης είναι 10cm.
Ακτίνα ≥10cm (4i n )
Οδηγίες για τη σύνδεση των
σωληνώσεων στην εσωτερική μονάδα
1. Ευθυγραμμίστε το κέντρο των δύο σωλήνων
που θα συνδέσετε.
Σωλήνωση μονάδας
εσωτερικού χώρου
A (mm)
Μέγιστη.
1,3 (0,05")
1,6 (0,063")
1,8 (0,07")
2,2 (0,086")
2,4 (0,094")
A
Σωλήνας
Παξιμάδι Σωλήνας
Καύσης
