Krok 6: Připojte signální a napájecí kabely
Signální kabel umožňuje komunikaci mezi vnitřní
a venkovní jednotkou. Nejprve musíte zvolit
správnou velikost kabelu, než se připravíte na
připojení.
Typy kabelů
● Vnitřní napájecí kabel (pokud je použit):
H05VV-F nebo H05V2V2-F
● Venkovní napájecí kabel: H07RN-F nebo
H05RN-F
● Signální kabel: H07RN-F
POZNÁMKA: V Severní Americe vyberte typ
kabelu podle místních elektrických předpisů a
předpisů.
Minimální průřezová oblast napájecích a
signálních kabelů (pro informaci)
(Neplatí pro Severní Ameriku)
Jmenovitý proud Jmenovitá průřezová plocha
spotřebiče (A)
> 3 a ≤ 6
> 6 a ≤ 10
> 10 a ≤ 16
> 16 a ≤ 25
> 25 a ≤ 32
> 32 a ≤ 40
ZVOLTE PRAVÝ KABELOVÝ ROZMĚR
Velikost potřebného napájecího kabelu, signálního
kabelu, pojistky a spínače je určena maximálním
proudem jednotky. Maximální proud je uveden
na typovém štítku umístěném na bočním panelu
jednotky. Správný kabel, pojistka nebo spínač
najdete na tomto štítku.
POZNÁMKA: V Severní Americe vyberte
správnou velikost kabelu podle minimální
obvodové ampérity uvedené na typovém štítku
jednotky.

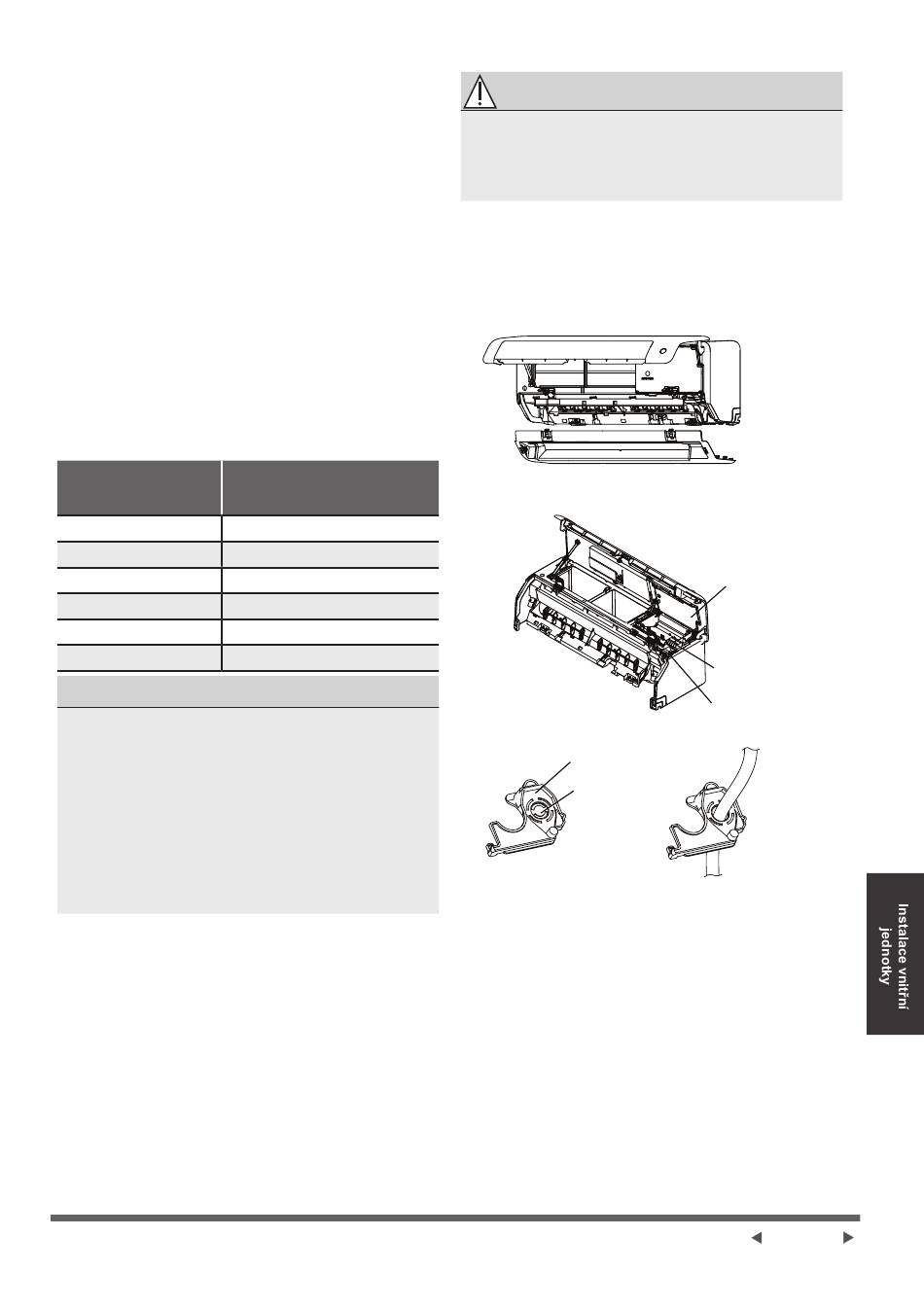

1. Otevřete a zafixujte polohu panelu, poté
otevřete kryty dvou blokovacích bloků,
odšroubujte šroub, poté přidržte obě strany
spodního panelu v místě označeném „PULL",
zatažením nahoru uvolněte spony a poté
vezměte spodní panel dolů (viz strana 22-23).
2. Otevřete kryt drátové skříně pro připojení
kabelu.
3. Odšroubujte kabelovou svorku pod svorkovnicí
a umístěte ji na stranu.
4. Směrem k zadní části jednotky, odstraňte
plastový panel na levé spodní straně.
VŠECHNY KABELÁŽE MUSÍ BÝT
VÝKONNĚ PROVÁDĚNY V SOULADU S
DIAGRAMOVÝMI KABELAMI UMÍSTĚNÝMI
NA ZADNÍM PANELU VNITŘNÍ JEDNOTKY.
5. Protáhněte signální vodič tímto otvorem ze
6. Směrem k přední části jednotky připojte
Nejprve otevřete přední panel, pak
odstraňte spodní panel.
(mm²)
0,75
1
1,5
2,5
4
6
POZNÁMKA: Pokud je kabel příliš velký, sejměte
prostřední malý plastový vylamovací panel
a vytvořte štěrbinu, přes kterou může kabel
vycházet. Pokud chcete odstranit podvozek
nebo vypouštěcí hadici, nejprve odstraňte krycí
přepážku.
V Severní Americe
Nejprve odstraňte vyražený panel a vytvořte
štěrbinu, přes kterou lze instalovat trubku potrubí.
Poté protáhněte kabel trubicí potrubí a připojte k
vnitřní jednotce.
VAROVÁNÍ
zadní části jednotky dopředu.
vodič podle schématu zapojení vnitřní
jednotky, připojte u-lug a každý šroub pevně
přišroubujte k příslušné svorce.
Krycí přepážka
(některé jednotky)
Knock-out
panel
otevřete
drátový kryt
Svorkovnice
Kabelová svorka
Strana 25
