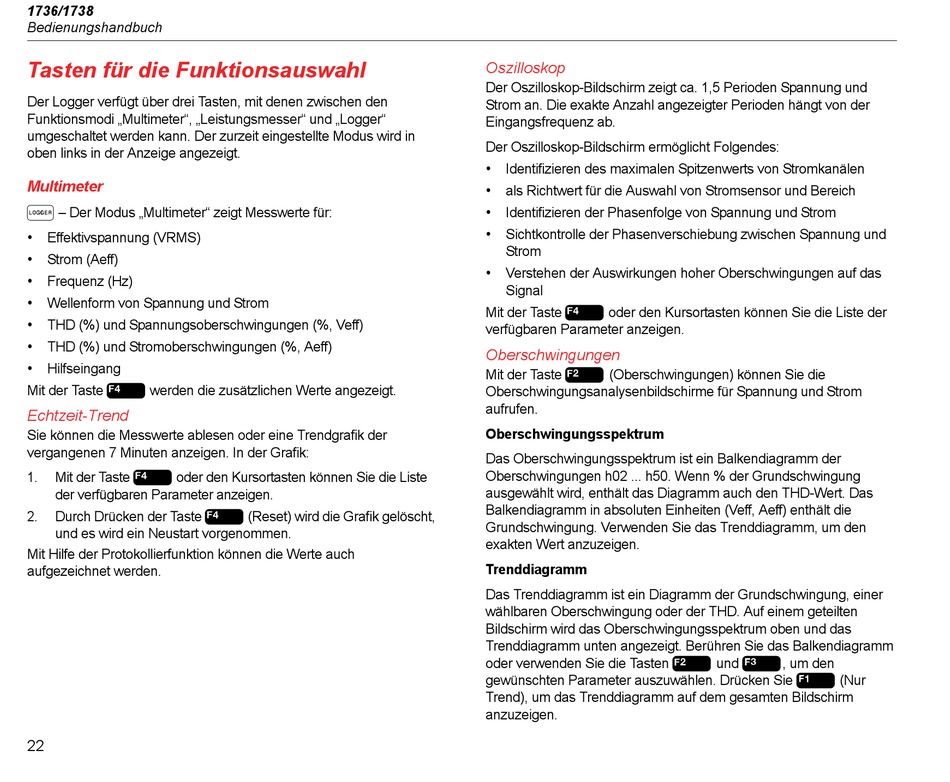

1736/1738
Bedienungshandbuch
Tasten für die Funktionsauswahl
Der Logger verfügt über drei Tasten, mit denen zwischen den
Funktionsmodi „Multimeter", „Leistungsmesser" und „Logger"
umgeschaltet werden kann. Der zurzeit eingestellte Modus wird in
oben links in der Anzeige angezeigt.

Multimeter

 – Der Modus „Multimeter" zeigt Messwerte für:
•
Effektivspannung (VRMS)
•
Strom (Aeff)
•
Frequenz (Hz)
•
Wellenform von Spannung und Strom
•
THD (%) und Spannungsoberschwingungen (%, Veff)
•
THD (%) und Stromoberschwingungen (%, Aeff)
•
Hilfseingang
Mit der Taste  werden die zusätzlichen Werte angezeigt.

Echtzeit-Trend

Sie können die Messwerte ablesen oder eine Trendgrafik der
vergangenen 7 Minuten anzeigen. In der Grafik:

1. Mit der Taste oder den Kursortasten können Sie die Liste
der verfügbaren Parameter anzeigen.

2. Durch Drücken der Taste
und es wird ein Neustart vorgenommen.
Mit Hilfe der Protokollierfunktion können die Werte auch
aufgezeichnet werden.
22
(Reset) wird die Grafik gelöscht,

Oszilloskop

Der Oszilloskop-Bildschirm zeigt ca. 1,5 Perioden Spannung und
Strom an. Die exakte Anzahl angezeigter Perioden hängt von der
Eingangsfrequenz ab.
Der Oszilloskop-Bildschirm ermöglicht Folgendes:
•
Identifizieren des maximalen Spitzenwerts von Stromkanälen
•
als Richtwert für die Auswahl von Stromsensor und Bereich
•
Identifizieren der Phasenfolge von Spannung und Strom
•
Sichtkontrolle der Phasenverschiebung zwischen Spannung und
Strom
•
Verstehen der Auswirkungen hoher Oberschwingungen auf das
Signal
Mit der Taste  oder den Kursortasten können Sie die Liste der
verfügbaren Parameter anzeigen.

Oberschwingungen


Mit der Taste (Oberschwingungen) können Sie die
Oberschwingungsanalysenbildschirme für Spannung und Strom
aufrufen.
Oberschwingungsspektrum
Das Oberschwingungsspektrum ist ein Balkendiagramm der
Oberschwingungen h02 ... h50. Wenn % der Grundschwingung
ausgewählt wird, enthält das Diagramm auch den THD-Wert. Das
Balkendiagramm in absoluten Einheiten (Veff, Aeff) enthält die
Grundschwingung. Verwenden Sie das Trenddiagramm, um den
exakten Wert anzuzeigen.
Trenddiagramm
Das Trenddiagramm ist ein Diagramm der Grundschwingung, einer
wählbaren Oberschwingung oder der THD. Auf einem geteilten
Bildschirm wird das Oberschwingungsspektrum oben und das
Trenddiagramm unten angezeigt. Berühren Sie das Balkendiagramm
oder verwenden Sie die Tasten
gewünschten Parameter auszuwählen. Drücken Sie
Trend), um das Trenddiagramm auf dem gesamten Bildschirm
anzuzeigen.
 und  , um den
 (Nur
