5-4. Umwickeln der Rohrleitungen

(1) Die Kältemittelleitungen (und die elektrischen
Kabel, falls die örtlichen Vorschriften dies
erlauben) sollten mit Bewehrungsband in
einem Bündel zusammengelegt werden. Um zu
verhindern, dass durch Kondensationsbildung die
Ablaufwanne überläuft, muss der Ablaufschlauch
von der Kältemittelleitung getrennt verlegt werden.
(2) Das Bewehrungsband von der Unterseite der
Außeneinheit bis zum Ende der Rohrleitung am
Eingang zur Wand anbringen. Beim Umwickeln
der Rohrleitungen das Band jeweils um eine halbe
Bandbreite überlappen lassen.
(3) Die gebündelten Rohrleitungen an der Wand
befestigen, wobei in Abständen von ungefähr
einem Meter jeweils eine Schelle zu verwenden ist.

HINWEIS

Das Bewehrungsband nicht zu stramm anbringen, da hierdurch
die wärmeisolierende Wirkung reduziert wird. Ebenso ist darauf zu
achten, dass der Kondensations-Ablaufschlauch vom Leitungsbündel
entfernt verlegt wird, und dass die Einheit sowie Rohrleitungen vor
Tropfen geschützt sind.
5-5. Abschließende Installationsschritte
Nach vollständiger Isolierung und Umwicklung der Rohrleitungen
die Öffnung in der Wand mit Kitt abdichten, um ein Eindringen von
Feuchtigkeit und Zugluft zu verhindern.
6. INSTALLIEREN DER TIMER-FERNBEDIENUNG
ODER DER SPEZIELLEN KABEL-FERNBEDIENUNG

(SONDERAUSSTATTUNGSTEIL)

HINWEIS
Siehe Installationsanleitung der als Sonderausstattung erhältlichen Timer-Fernbedienung bzw.
speziellen Kabel-Fernbedienung.
38

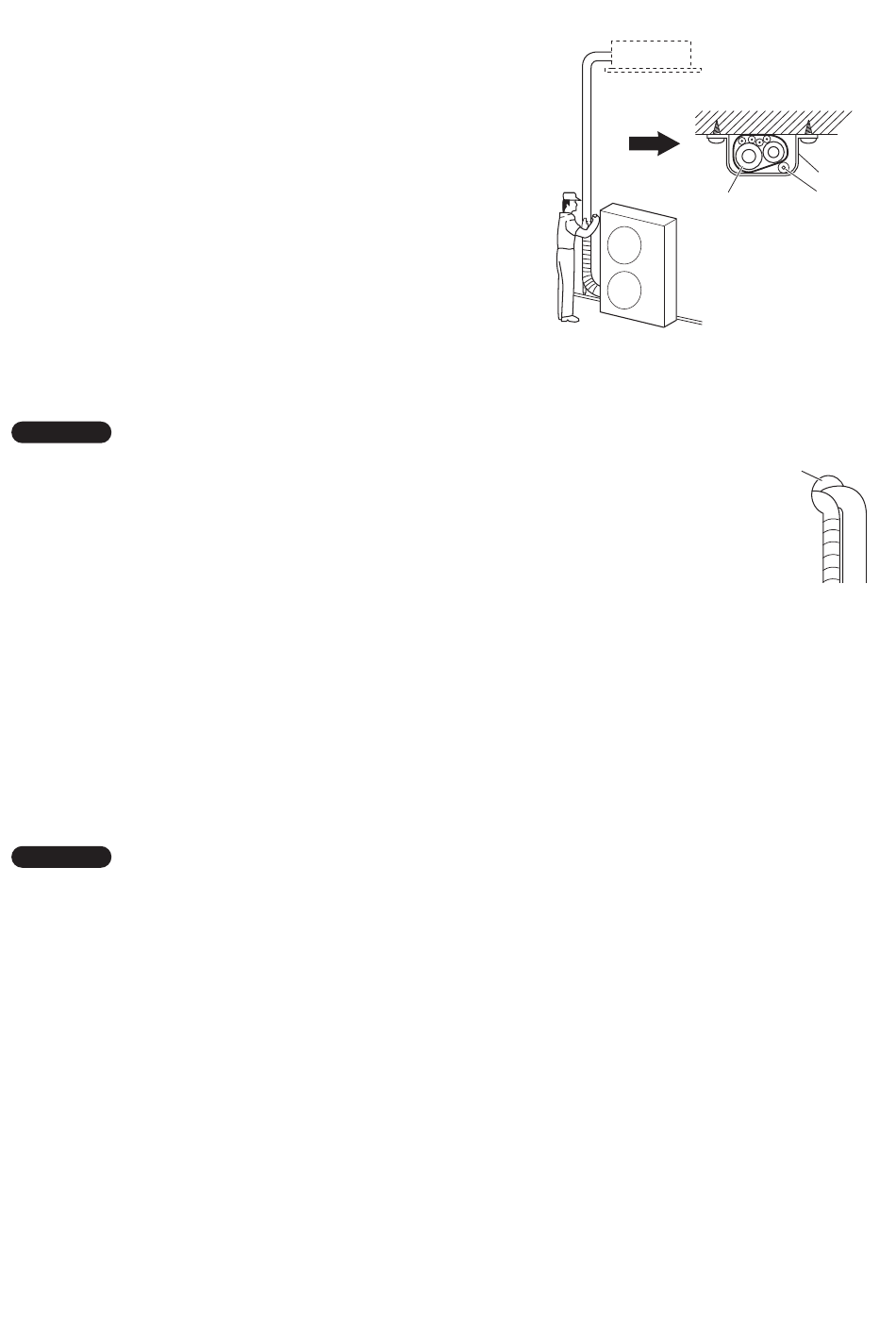

Schelle
Isolierte Ablaufschlauch
Leitungen
Hier mit Kitt abdichten
Rohrleitung
