1. ALLGEMEINES

Diese Anleitung beschreibt kurz, wo und wie das Klimatisierungssystem installiert wird. Vor Beginn
der Arbeiten lesen Sie bitte alle Anleitungen für die Innen- und Außeneinheiten sorgfältig durch,
und vergewissern Sie sich, das alle beim System mitgelieferten Zubehörteile vorhanden sind.
Die Installation von Rohrleitungen ist in der kürzestmöglichen Länge auszuführen.
WARNUNG
VORSICHT
VORSICHT
VORSICHT
VORSICHT
1-1. Für die Installation
erforderliche Werkzeuge (nicht
mitgeliefert)
1. Schlitzschraubendreher
2. Kreuzschlitzschraubendreher
3. Messer oder Abisolierzange
4. Messband
5. Wasserwaage
6. Stichsäge oder Lochsäge
7. Bügelsäge
8. Bohrspitzen
9. Hammer
10. Bohrer
11. Rohrschneider
12. Bördelgerät
13. Drehmomentschlüssel
14. Verstellbarer Schraubenschlüssel
15. Reibahle (zum Entgraten)

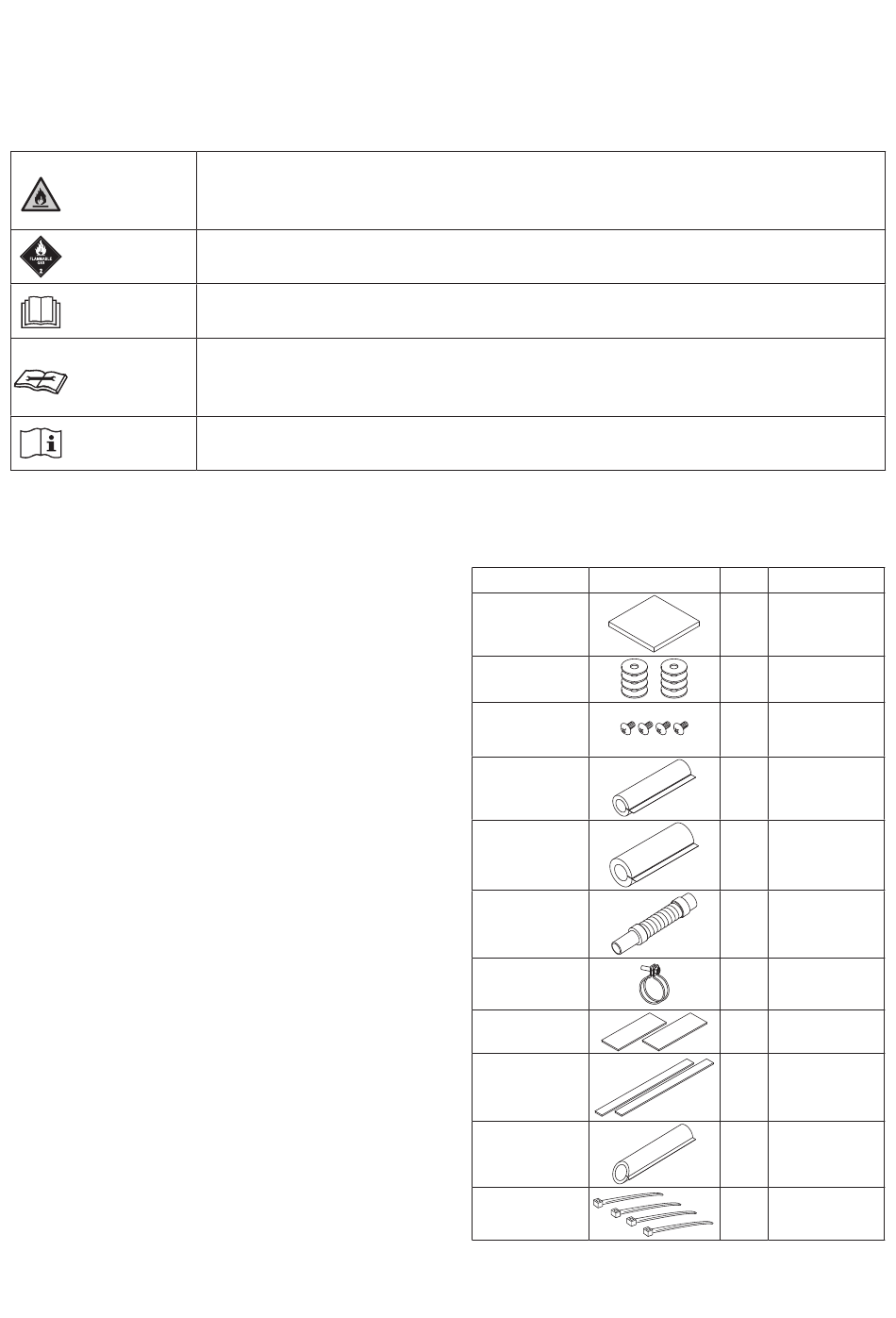

Dieses Symbol macht darauf aufmerksam, dass diese Einheit mit einem
brennbaren Kältemittel arbeitet. Wenn Kältemittel austritt und eine externe
Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
Dieses Symbol identifiziert den Typ des im System enthaltenen
brennbaren Kältemittels.
Dieses Symbol macht darauf aufmerksam, dass die Bedienungsanleitung
aufmerksam zu lesen ist.
Dieses Symbol macht darauf aufmerksam, dass das Wartungspersonal
dieses Gerät unter Bezugnahme auf die Technische Anleitung zu
handhaben hat.
Dieses Symbol macht darauf aufmerksam, dass Informationen in der
Bedienungsanleitung oder Installationsanleitung enthalten sind.
1-2. Mit der Einheit geliefertes
Zubehör
Teilebezeichnung
Installationsdiagramm
in Originalgröße
Unterlegscheibe
Schraube
Bördelisolierung
Bördelisolierung
Ablaufschlauch
Schlauchschelle
Abdichtung
Abdichtung
Ablaufisolierung
Halteband
11
Aussehen Anzahl Anmerkung
Gedruckt auf
1
Versandkarton
Für
8
Hängeanker
Für
4 Installationsdiagramm
in Originalgröße
Für
1
Flüssigkeitsleitung
1 Für Gasleitung
1
Zum Sichern des
1
Ablaufschlauchs
2 70 × 220 (mm)
2 30 × 500 (mm)
1
Für elektrische
4
Verkabelung
