3-6. Wichtiger Hinweis für die Verkabelung der 4-Wege-Kassette Typ 60 × 60
(1) Die Stromversorgungsdurchführung
befindet sich unten an der Seite mit den
Kältemittelleitungen.
Das Gehäuse mit den elektrischen
Bauteilen befindet sich an der Seite mit den
Kältemittelleitungen.
(2) Die Verkabelung muss vor der Montage der
Kassettenverkleidung durchgeführt werden.
(3) Den Deckel des Gehäuses mit den
elektrischen Bauteilen nach Entfernen der
Schrauben (M4 × L6) (×4) abnehmen.
(4) Die Kabel über die
Stromversorgungsdurchführung in die
Einheit führen. Die Kabel unbedingt durch
die Stromversorgungsdurchführung verlegen.
Darauf achten, dass kein Kabel zwischen
Inneneinheit und Kassettenverkleidung
gequetscht wird. Anderenfalls könnte ein
Brand verursacht werden.
(5) Die Kabel durch die Stromversorgungsdurchführung in das Gehäuse mit den elektrischen
Bauteilen führen und an die Klemmen anschließen.
Die Kabel mit einer Klemmschelle fixieren.
(6) Den Deckel des Gehäuses mit den elektrischen Bauteilen wieder so an der ursprünglichen
Position anbringen, dass keine Kabel eingeklemmt werden.
Siehe Abschnitt „4. ELEKTRISCHE VERKABELUNG".
<Bei Anschluss an Sonderausstattungsteile>
● Anschluss an Programm-Timer oder Seri-Para-E/A-Enheit
Das Kabel vom Programm-Timer oder von der Seri-Para-E/A-Enheit an T10 (CN061, Gelb)
auf der Steuerleiterplatte der Inneneinheit und die Funktionserdungsschraube anschließen.

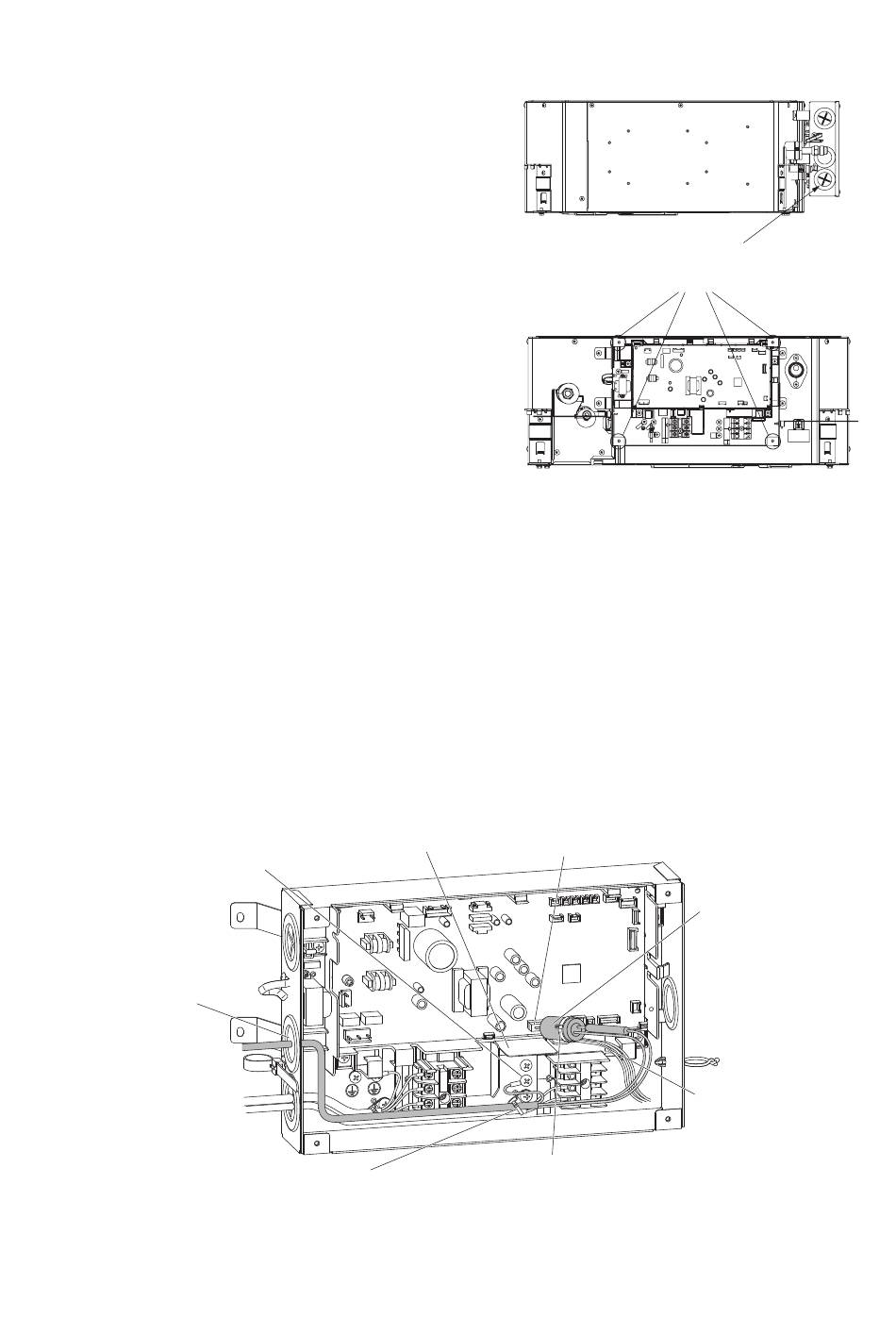

Funktionserdungsschraube
Stromversorgungskabel (T10)
Wartungszugang
Metallplatte
Halteband
(mitgeliefert)
20
Stromversorgungsdurchführung
Position der Schrauben (M4 × L6)
T10
Halteband (mitgeliefert):
Das Ablaufpumpenkabel und den Ferritkern mit dem
Halteband zusammennehmen und bündeln, um
Geräusche zu vermeiden, die durch Vibrationen des
Ferritkerns auf der Metallplatte entstehen.
Ferritkern
Ablaufpumpenkabel
