HINWEIS
(1) Siehe Abschnitt 4-2 für die Erläuterung von
„D" und „G" in Abschnitt 4-3.
(2) Das grundlegende Anschlussdiagramm des
Innengeräts zeigt die Klemmbretter, daher können die
Klemmleiste Ihres Geräts vom Diagramm abweichen.
(3) Informationen zur Einstellung der Adresse
des Kältemittelkreislaufs finden Sie in der
Installationsanleitung, die mit der Fernbedienung
geliefert wird (optional). Die automatische
Adresseinstellung kann von der Fernbedienung
automatisch ausgeführt werden.
ACHTUNG
● Bei einer 3-Leiter-Verbindung muss das Verbindungskabel zwischen Außen- und
Innengerät ein zugelassenes flexibles Kabel mit Polychloropren-Ummantelung sein.
Typenbezeichnung 60245 IEC57 (H05RN-F, GP85PCP etc.) oder schwereres Kabel.
VORSICHT
Eine lose Verkabelung kann zu einer Überhitzung des Terminals oder zu einer
Fehlfunktion des Geräts führen. Es kann auch eine Brandgefahr auftreten. Stellen Sie
daher sicher, dass alle Kabel fest angeschlossen sind.
Befolgen Sie beim Anschließen jedes Stromkabels an das Terminal die Anweisungen unter
„Anschließen der Kabel an das Terminal" und befestigen Sie das Kabel sicher mit der
Klemmenschraube.

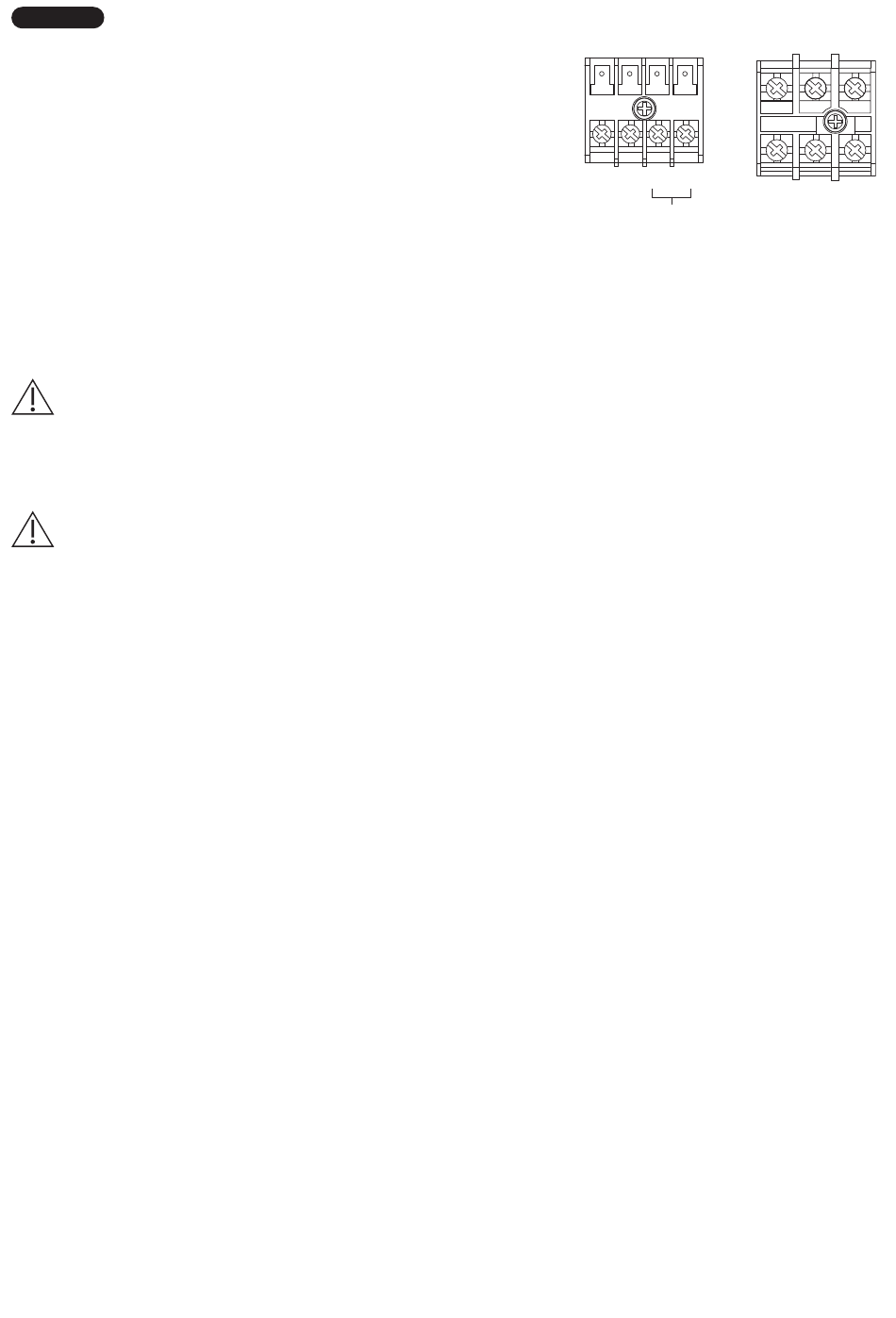

4P Klemmenleiste
Fernbediehungsverkabelung
82
3P Klemmenleiste
R1 R2
L/1 N/2
Verbindungskabel
zwischen Innen-
und Außengerät
Typ Y3
3
