5-4. Umwickeln der Rohrleitungen
(1) Die Kältemittelleitungen (und die elektrischen
Kabel, falls die örtlichen Vorschriften dies
erlauben) sollten mit Bewehrungsband
in einem Bündel zusammengelegt
werden. Um zu verhindern, dass durch
Kondensationsbildung die Ablaufwanne
überläuft, muss der Ablaufschlauch von der
Kältemittelleitung getrennt verlegt werden.
(2) Das Bewehrungsband von der Unterseite der
Außeneinheit bis zum Ende der Rohrleitung
am Eingang zur Wand anbringen. Beim
Umwickeln der Rohrleitungen das Band
jeweils um eine halbe Bandbreite überlappen
lassen.
(3) Die gebündelten Rohrleitungen an der
Wand befestigen, wobei in Abständen von
ungefähr einem Meter jeweils eine Schelle zu
verwenden ist.
HINWEIS
Das Bewehrungsband nicht zu stramm anbringen, da hierdurch
die wärmeisolierende Wirkung reduziert wird. Ebenso ist darauf zu
achten, dass der Kondensations-Ablaufschlauch vom Leitungsbündel
entfernt verlegt wird, und dass die Einheit sowie Rohrleitungen vor
Tropfen geschützt sind.
5-5. Abschließende Installationsschritte
Nach vollständiger Isolierung und Umwicklung der Rohrleitungen
die Öffnung in der Wand mit Kitt abdichten, um ein Eindringen von
Feuchtigkeit und Zugluft zu verhindern.
6. INSTALLIEREN DER TIMER-FERNBEDIENUNG
ODER DER SPEZIELLEN KABEL-FERNBEDIENUNG
(SONDERAUSSTATTUNGSTEIL)
HINWEIS
Siehe Installationsanleitung der als Sonderausstattung erhältlichen Timer-Fernbedienung bzw.
speziellen Kabel-Fernbedienung.
33

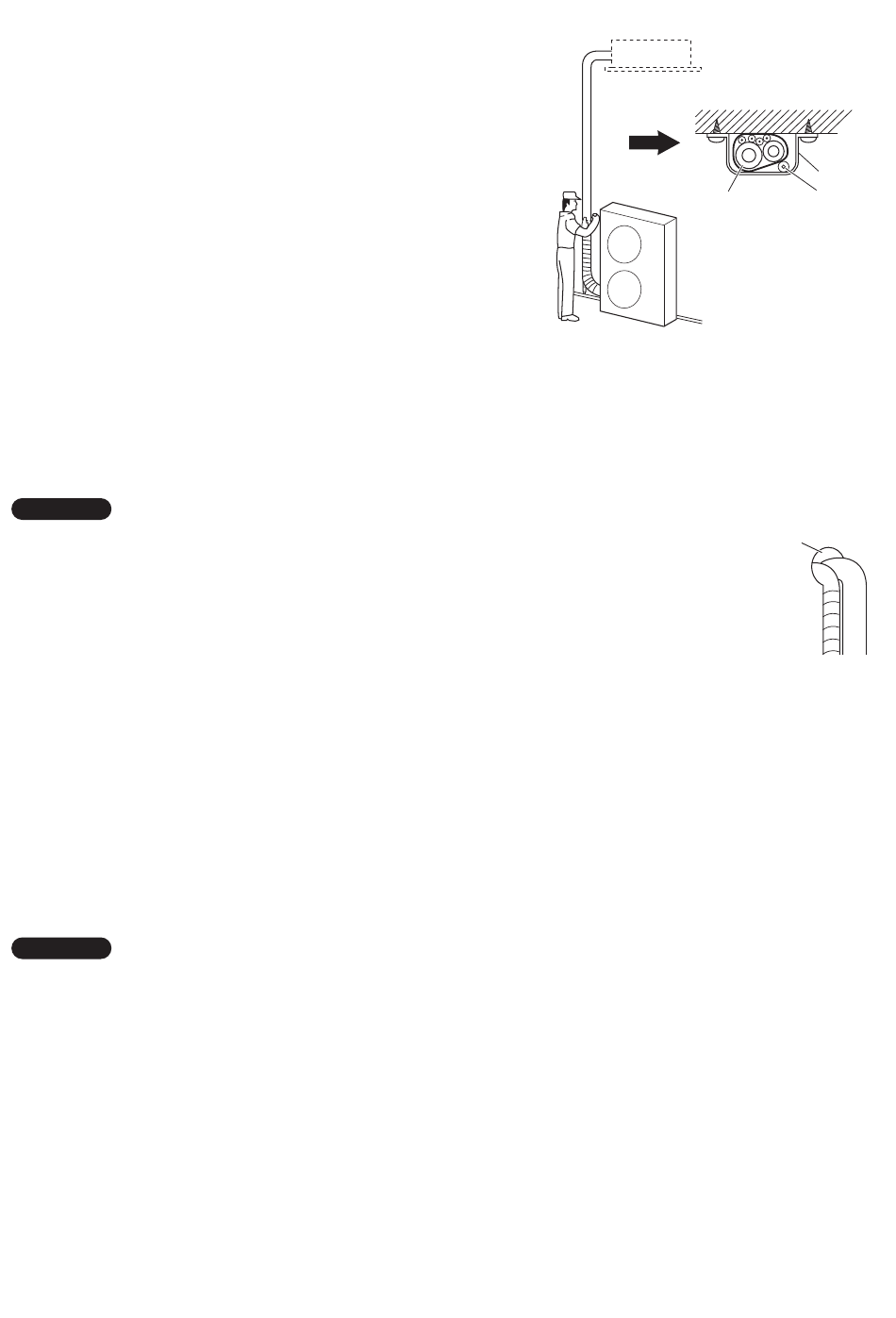

Schelle
Isolierte Ablaufschlauch
Leitungen
Hier mit Kitt abdichten
Rohrleitung
