Kältemittelleitungsecke
Markierung mit REF. PIPE

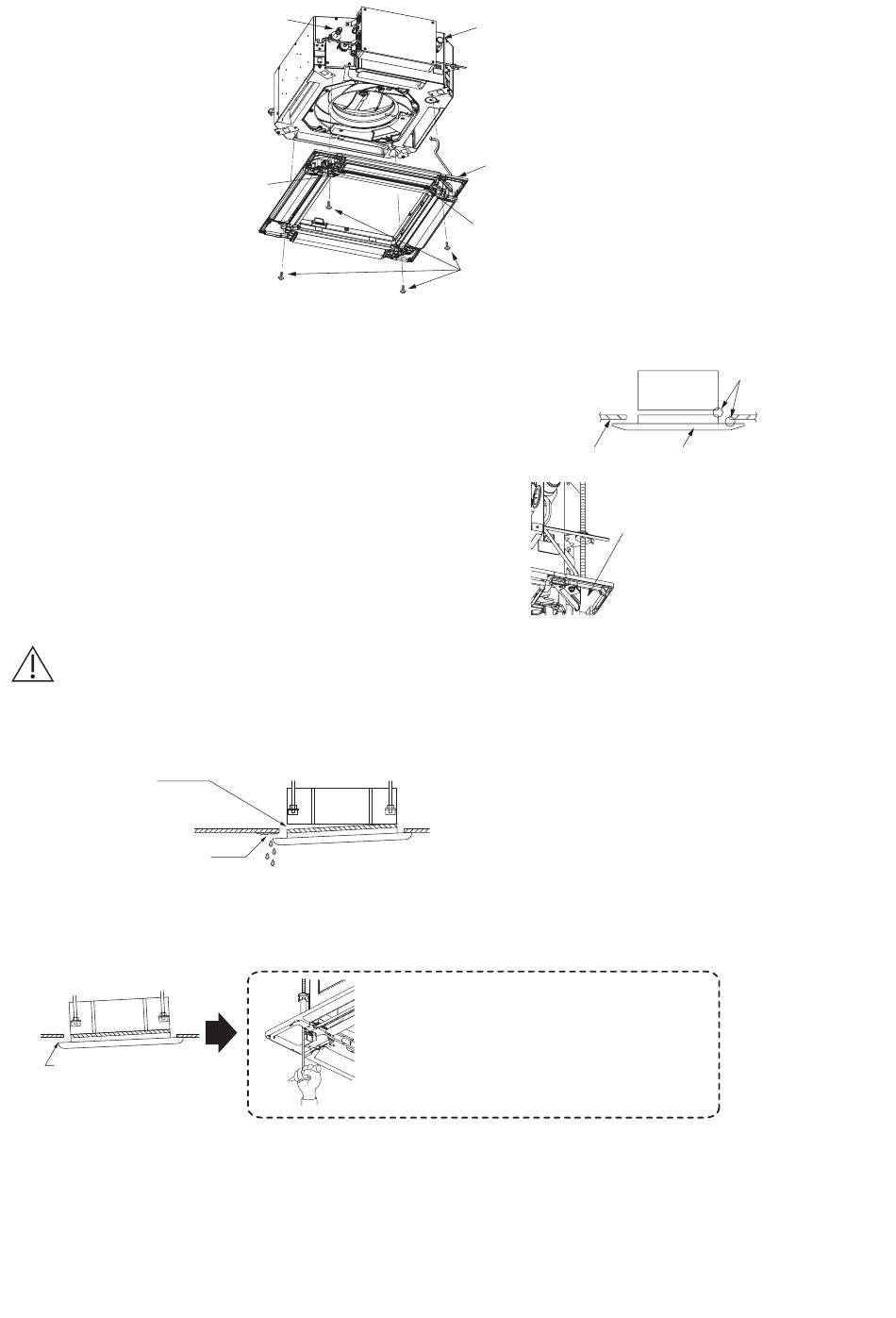

4) Sicherstellen, dass die Verkleidung einwandfrei an der Decke befestigt ist.
● Nun sicherstellen, dass zwischen Einheit
und Kassettenverkleidung, sowie zwischen
Kassettenverkleidung und Deckenfläche,
kein Spalt vorhanden ist.
● Falls zwischen Kassettenverkleidung
und Decke ein Spalt besteht, die
Kassettenverkleidung in diesem Zustand
belassen, und eine Feineinstellung
an der Installationshöhe der Einheit
vornehmen, um den Zwischenraum zur
Decke zu beseitigen.
VORSICHT
● Wenn die Schrauben nicht ausreichend festgezogen sind, können die in der Abbildung
gezeigten Probleme auftreten.
Daher unbedingt die Schrauben gut festziehen.
Luftundichtigkeit
Luftundichtigkeit von
Kassettenverkleidung
Fleckenbildung
● Wenn zwischen der Deckenoberfläche und der Kassettenverkleidung auch nach dem
Festziehen der Schrauben noch ein Spalt vorhanden ist, muss die Einbauhöhe der
Einheit noch einmal eingestellt werden.
So einstellen,
dass keine Spalte
vorhanden sind.
Kondensation, Auslecken von Wasser
Falls dies keinen Einfluss auf die Ebenheit
der Einheit und die Ablaufleitung hat, kann die
Justage der Installationshöhe der Einheit durch
die Öffnung der Kassettenverkleidungsecke
erfolgen.
41
Ablaufleitungsecke
Kassettenverkleidung
Markierung mit DRAIN
Kombischrauben
(bereits an der Kassettenverkleidung angebracht)
Deckenfläche
Mit einem Schraubenschlüssel
oder einem anderen Werkzeug
die Installationshöhe der
Einheit durch die Öffnungen der
Eckenabdeckung fein einstellen,
um den Zwischenraum zur Decke
zu beseitigen.
Keine Spalte
entstehen lassen.
Haupteinheit
Kassettenverkleidung
