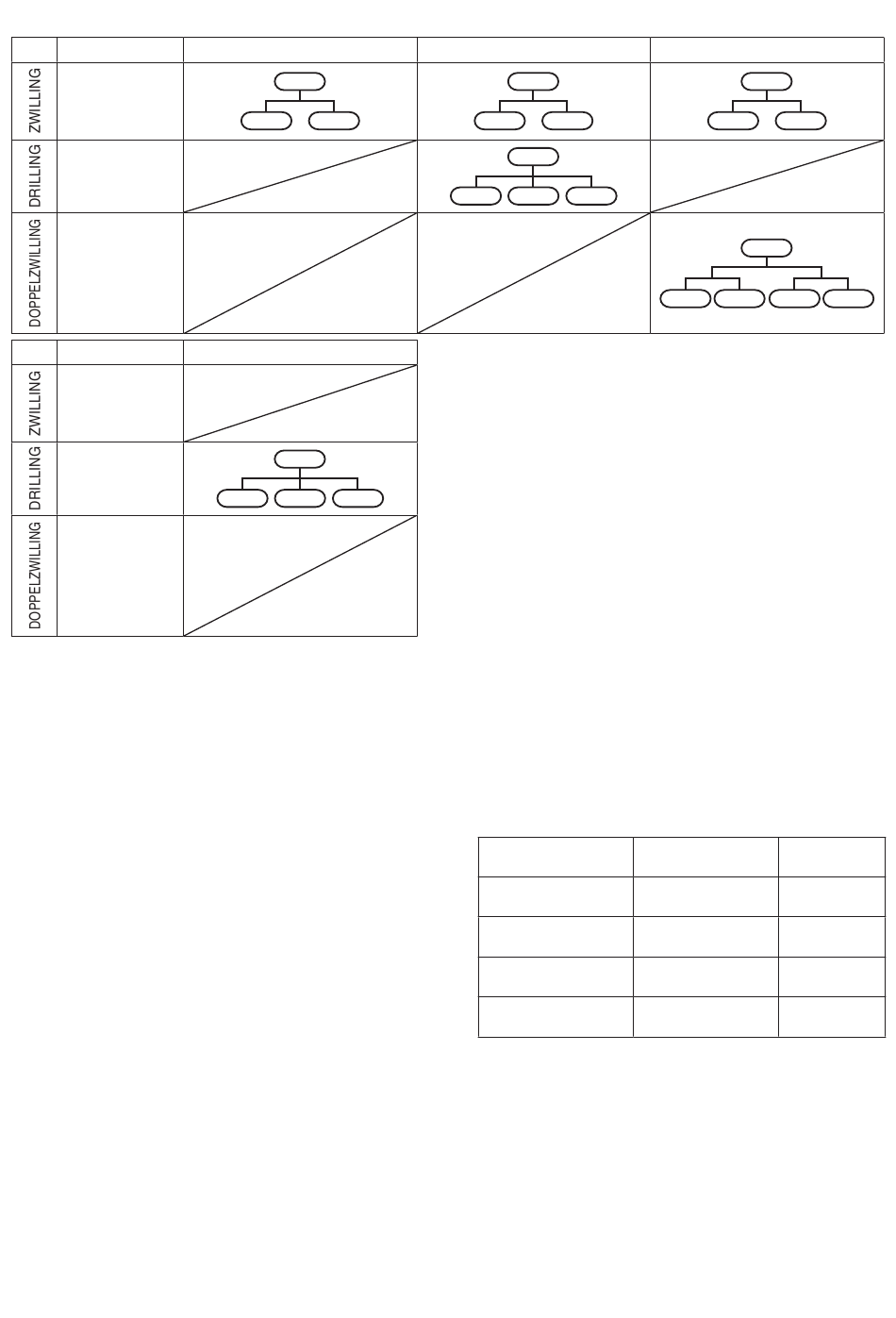

Tabelle mit geeigneten Kombinationen für „ZWILLING", „DRILLING" und „DOPPELZWILLING".
Außeneinheit
Kombination
Kombination
Kombination
Außeneinheit
Kombination
Kombination
Kombination
(2) Die Überwurfmuttern mit dem spezifizierten Drehmoment anziehen.
● Wenn Überwurfmuttern an den Leitungsverbindungen gelöst oder nach dem Anschließen der
Leitungen festgezogen werden, müssen unbedingt zwei Maulschlüssel verwendet werden.
Beim Anziehen der Überwurfmuttern einen Drehmomentschlüssel verwenden.
Wenn Überwurfmuttern zu stark festgezogen werden, kann dies eine Beschädigung der
Aufweitung verursachen, was wiederum zu einem Kältemittelleck und Verletzungen oder
Erstickungserscheinungen bei im Raum befindlichen Personen führen kann.
● Es dürfen nur die mit der Einheit gelieferten
Überwurfmuttern für den Anschluss der
Rohrleitungen verwendet werden; alternativ
können speziell für Kältemittel R410A, R32
(Typ 2) geeignete Überwurfmuttern benutzt
werden. Die Kältemittelleitung muss die
vorgeschriebene Wandstärke aufweisen, wie
in der nebenstehenden Tabelle gezeigt.
Da der Betriebsdruck ungefähr 1,6 Mal höher
ist als der Betriebsdruck des herkömmlichen
Kältemittels R22, kann eine Verwendung von normalen Überwurfmuttern (Typ 1) oder
dünnwandigen Leitungen zu einem Leitungsbruch führen, was Verletzungen oder
Erstickungserscheinungen durch ein Kältemittelleck zur Folge haben könnte.
● Um eine Beschädigung der Aufweitung durch zu starkes Festziehen der Überwurfmutter
zu vermeiden, ist beim Festziehen die rechte Tabelle auf dieser Seite als Referenz zu
verwenden.
● Beim Festziehen der Überwurfmutter an der Flüssigkeitsleitung ist ein verstellbarer
Schraubenschlüssel mit einer Nenngrifflänge von 200 mm zu verwenden.
Typ 71 (Nur Baureihe PZH)
U-71
S-36 S-36
Typ 140
U-140
S-50 S-50 S-50
Typ 100
U-100
S-50 S-50
U-100
S-36 S-36 S-36
* Außer Außeneinheit der Baureihe PZ2 und PZH2
Leitungsdurchmesser
ø 6,35 (1/4")
ø 9,52 (3/8")
ø 12,7 (1/2")
ø 15,88 (5/8")
36
Typ 125
*
U-125
S-60 S-60
U-125
S-36 S-36 S-36
Anzugsdrehmoment
Leitungsdicke
(ungefähr)
14 – 18 N · m
0,8 mm
{140 – 180 kgf · cm}
34 – 42 N · m
0,8 mm
{340 – 420 kgf · cm}
49 – 55 N · m
0,8 mm
{490 – 550 kgf · cm}
68 – 82 N · m
1,0 mm
{680 – 820 kgf · cm}
S-36
