3-5-3. Überprüfen des Ablaufs
VORSICHT
Nach der Verkabelung (siehe Abschnitt „4. ELEKTRISCHE VERKABELUNG".) und
Ablaufleitungsverlegung entsprechend den nachfolgenden Anweisungen auf einwandfreien
Wasserablauf überprüfen. Zu diesem Zweck ist ein Eimer und ein Wischlappen bereitzuhalten,
um eventuell ausfließendes Wasser aufwischen zu können.
(1) Die Stromversorgung mit dem Stromversorgungs-Klemmenbrett (Klemmen L/1, N/2) im
Innern des Gehäuses mit den elektrischen Bauteilen verbinden.
(2) Vorsichtig ungefähr 1 l Wasser in die Ablaufwanne gießen, um den Ablauf zu überprüfen.
(3) Den Prüfpin (CHK) (6P : 1-4) an der Steuerleiterplatte der Inneneinheit kurzschließen, um
die Ablaufpumpe zu aktivieren. Die Wasserdurchfluss an der durchsichtigen Ablaufleitung
überprüfen; gleichzeitig auf Leckage kontrollieren.
* Wenn der Prüfpin (CHK) (6P : 1-4) kurzgeschlossen wird, läuft das Gebläse mit hoher
Drehzahl an und könnte eine Verletzung verursachen.
(4) Nach der Überprüfung des Ablaufs den Prüfpin (CHK) (6P : 1-4) wieder in Offen-Stellung
bringen und die Leitungsabdeckung wieder anbringen.
(5) Prüfpunkte nach der Installation
Nach der Installation der Innen- und Außeneinheiten, der Verkleidungen und der
elektrischen Verkabelung die Punkte im Abschnitt „10. PRÜFPUNKTE NACH DEN
INSTALLATIONSARBEITEN" prüfen.
Vorsicht! Beim Kurzschließen des Pins an der Steuerleiterplatte der
Inneneinheit läuft das Gebläse an.

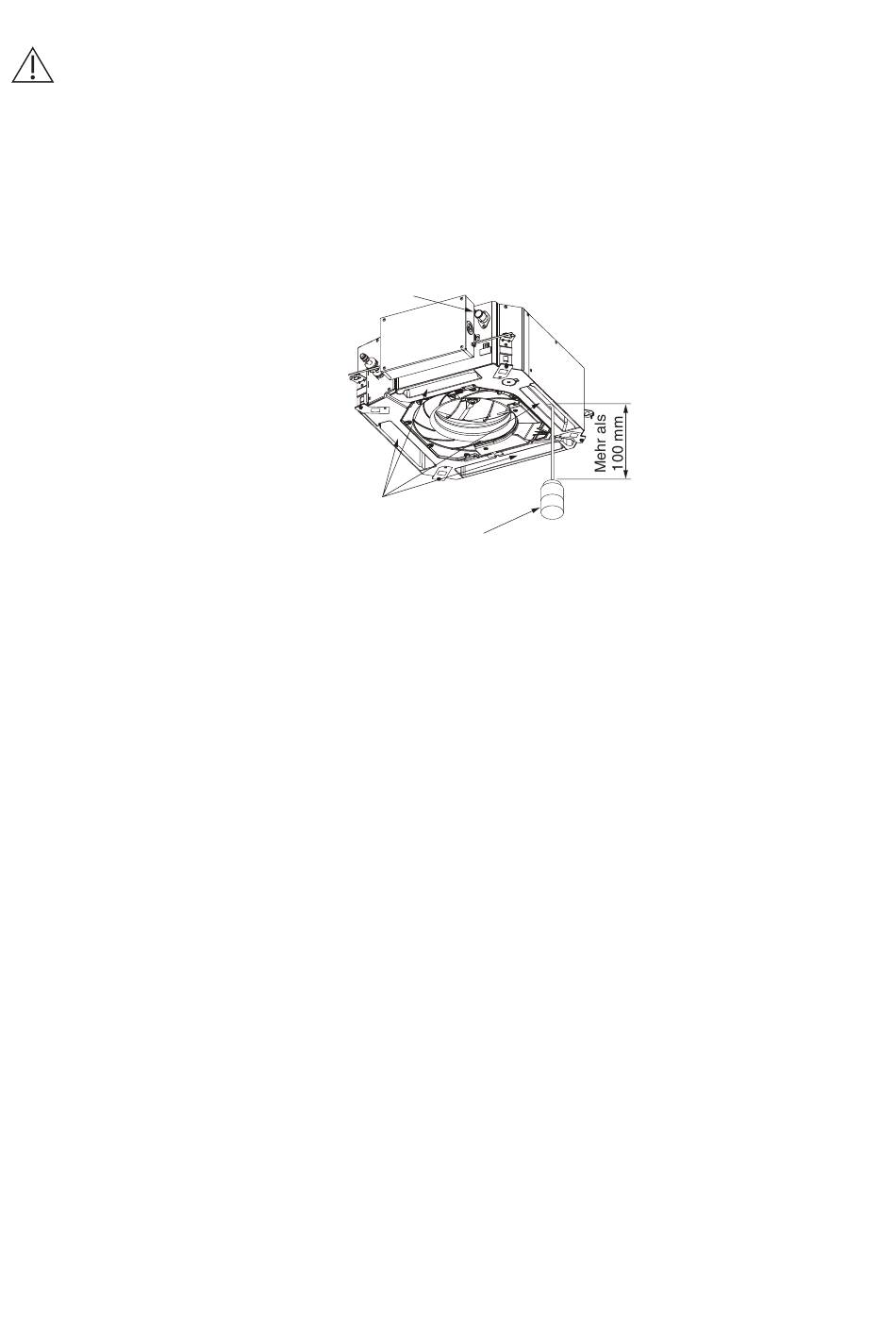

Überprüfung des Ablaufs
Ablaufwannenauslass
Plastikbehälter für
Wasserzugabe
19
Wasser (ca. 1 l)
