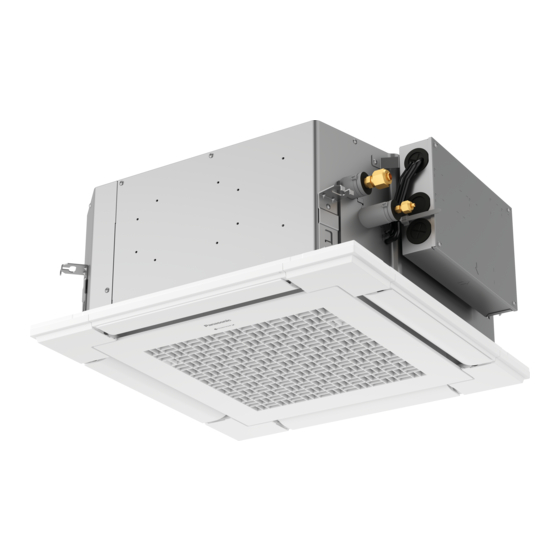

4-Wege-Kassette 60 × 60
Modell-Nr.
INNENEINHEIT
4-Wege-Kassette 60 × 60
(Typ Y3)
S-M20PY3E
S-25PY3E
S-36PY3E
S-50PY3E
S-60PY3E
AUßENEINHEIT
Single-Split
Siehe Seite 12.
RAC Multi
Siehe Seite 19 (Supplement).
DEUTSCH
Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit
und bewahren Sie sie dann zum späteren Nachschlagen auf.
(Typ Y3)
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Bedienungsanleitung
Klimaanlage
WEB-ACXF55-28600-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic S-36PY3E
Inhaltszusammenfassung für Panasonic S-36PY3E
- Seite 1 Sie sie dann zum späteren Nachschlagen auf. 4-Wege-Kassette 60 × 60 (Typ Y3) Modell-Nr. INNENEINHEIT 4-Wege-Kassette 60 × 60 (Typ Y3) S-M20PY3E S-25PY3E S-36PY3E S-50PY3E S-60PY3E AUßENEINHEIT Single-Split Siehe Seite 12. RAC Multi Siehe Seite 19 (Supplement). Panasonic Corporation...
-
Seite 2: Inhaltsverzeichnis
Sicherheitsvorkehrungen Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um die Inneneinheit einer Gewerbeklimaanlage. Eine Installationsanleitung liegt bei. Die folgenden Symbole machen im Verlauf der Anleitung auf Inhalt Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:... - Seite 3 WARNUNG Wenn das Kältemittel mit einer Flamme Um Stromschlaggefahr durch in Berührung kommt, werden toxische Isolierungsausfall zu vermeiden, Gase erzeugt. muss die Einheit geerdet werden. Vor Reinigungs- oder Wartungsarbeiten Verwenden Sie keine zur Sicherheit die Klimaanlage abgeänderten Kabel, ausschalten und auch von der keine Mehrfachstecker, Stromversorgung trennen.
-
Seite 4: Zur Beachtung
WARNUNG VORSICHT Dieses Gerät ist für den Betrieb in Verkaufs- Das Gerät ist in einem Raum ohne oder Geschäftsräumen, Leichtindustrie andauernd in Betrieb befindlichen oder Landwirtschaftsbetrieben konzipiert offenen Flammen (z. B. in Betrieb und sollte nur von Fachkundigen oder für befindliches Gasgerät) und den Betrieb geschulten Benutzern bedient werden. -
Seite 5: Vorsichtsmaßregeln Für Den Gebrauch
Vorsichtsmaßregeln für den Gebrauch Installation Energiespartipps „ Was zu vermeiden ist Diese Klimaanlage muss von einem qualifizierten Jede Blockierung des Luftein- und -auslasses der Installationsfachmann und in Übereinstimmung mit der Einheit ist zu vermeiden. Installationsanleitung installiert werden, die mit der Einheit (Bei einer Blockierung wird die Einheit nicht gut geliefert wird. -
Seite 6: Bezeichnung Der Teile
Bezeichnung der Teile INNENEINHEIT Schild Typ Y3 (Angebracht am Deckel des Gehäuses mit den elektrischen Bauteilen) Lufteinlassgitter In dieser Klimaanlage ist ein Biozidprodukt integriert. (Lufteinlass) Ionisierte Luft, die von einem in der Klimaanlage integrierten Gerät generiert wird, deaktiviert Bakterien und Viren in der Luft und auf Oberflächen und verhindert den Schimmelbefall von Oberflächen. -
Seite 7: Wartung
Wartung „ Inneneinheit WARNUNG (z. B. Typ Y3) Luftauslass Vor einer Reinigung zur Sicherheit die Klimaanlage ausschalten und von der Stromversorgung trennen. (Anderenfalls besteht Lufteinlass Stromschlaggefahr sowie Verletzungsgefahr durch das sich schnell drehende Gebläse.) Kein Wasser auf die Inneneinheit gießen. (Hierdurch würden Innenteile beschädigt werden. -
Seite 8: Nanoe™ X-Funktion
nanoe™ X-Funktion Anzeige beim Betrieb von nanoe™ X Beispiel: Anfangsbildschirm der Fernbedienung CZ-RTC5B Baureihe CZ-RTC6 room A 20:30 (THU) SET TEMP. MODE FAN SPEED COOL °C °C FLAP : Bei nanoe™ X-Betrieb : Bei nanoe™ X-Betrieb nanoe™ X Für eine frischere und sauberere Umgebung nanoe™... -
Seite 9: Innenreinigungsfunktion
Zur Deaktivierung beziehen Sie sich auf die Bedienungsanleitung der mit der nanoe™ X-Funktion kompatiblen Fernbedienung. Wenn die Innenreinigungsfunktion mit der Fernbedienung der CZ-RTC6- Serie auf AUS gestellt werden soll, die App Panasonic H & C Control verwenden. Diese App ist mit den folgenden Fernbedienungen kompatibel. -
Seite 10: Fehlerdiagnose
Fehlerdiagnose Gehen Sie die nachstehenden Punkte durch, bevor Sie eine den Kundendienst anfordern. Symptom Ursache / Maßnahme Geräusch ähnlich fließendem • Geräusch des in die Einheit fließenden Kältemittels Wasser ist während oder nach • Geräusch des über die Ablaufleitung ausfließenden Wassers dem Betrieb zu vernehmen. -
Seite 11: Bevor Sie Den Kundendienst Anfordern
Bevor Sie den Kundendienst anfordern Symptom Ursache Maßnahme Stromausfall oder nach einem Die EIN/AUS-Betriebstaste an der Fernbedienung Stromausfall drücken. Die Klimaanlage • Wenn der Schutzschalter nicht ausgelöst wurde, das läuft nach dem Betriebstaste (Ein/Aus) befindet sich in Gerät einschalten. Einschalten nicht Ausschaltstellung. -
Seite 12: Aufstellung Der Anschließbaren Außeneinheiten
Aufstellung der anschließbaren Außeneinheiten Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Supplement“. Europa „ Kältemitteltyp: R32 Typ der Außeneinheit 1-phasig U-36PZH2E5 – U-50PZH2E5 – PZH2 3-phasig – – – – 1-phasig – – – – 3-phasig – – – –... -
Seite 13: Technische Daten
Technische Daten Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Supplement“. Inneneinheit 4-Wege-Kassette 60 × 60 (Typ Y3) Modellbezeichnung S-25PY3E S-36PY3E S-50PY3E S-60PY3E Stromversorgung (Europa) 220 - 230 - 240 V～ 50 Hz Stromversorgung (Ozeanien) 230 - 240 V～ 50 Hz Kühlkapazität... -
Seite 14: Single-Split-Außeneinheit (R32)
Technische Daten Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Supplement“. Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-36PZH2E5 U-50PZH2E5 Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz Kühlkapazität 12.300 17.100 BTU/h Heizkapazität 13.600 19.100 BTU/h Schalldruckpegel 43 / 44 45 / 48 dB(A) (Kühlen/Heizen) Schallleistungspegel... - Seite 15 Modellbezeichnung U-100PZ2E5 U-100PZ2E8 Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz 380 - 400 - 415 V 3N～ 50 Hz 10,0 10,0 Kühlkapazität 34.100 34.100 BTU/h 10,0 10,0 Heizkapazität 34.100 34.100 BTU/h Schalldruckpegel 52 / 52 52 / 52 dB(A) (Kühlen/Heizen) Schallleistungspegel...
- Seite 16 Technische Daten Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Supplement“. Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-36PZH3E5 U-50PZH3E5 U-60PZH3E5 Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz Kühlkapazität 12.300 17.100 20.500 BTU/h Heizkapazität 13.600 19.100 23.900 BTU/h Schalldruckpegel 43 / 44 46 / 48 47 / 50 dB(A)
- Seite 17 Modellbezeichnung U-25PZ3E5 U-36PZ3E5 U-50PZ3E5 U-60PZ3E5A Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz Kühlkapazität 8.500 12.300 17.100 20.500 BTU/h Heizkapazität 10.900 12.300 17.100 20.500 BTU/h Schalldruckpegel 46 / 47 46 / 47 46 / 46 47 / 48 dB(A) (Kühlen/Heizen) Schallleistungspegel...
- Seite 18 Technische Daten Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Supplement“. Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-25PZ3R5 U-36PZ3R5 U-50PZ3R5 U-60PZ3R5 Ozeanien Stromversorgung 230 - 240 V～ 50 Hz Kühlkapazität 8.500 12.300 17.100 20.500 BTU/h Heizkapazität 10.900 12.300 17.100 20.500 BTU/h Schalldruckpegel 48 / 49 48 / 49 48 / 49...
-
Seite 19: Supplement
Supplement Bei Anschluss einer RAC Multi-Außeneinheit (Kältemitteltyp : R32) siehe auch den folgenden Abschnitt. „ Bezeichnung der Teile RAC MULTI-AUSSENEINHEIT 2 RÄUME MULTI 3 RÄUME MULTI 4 RÄUME MULTI (Typ 35, 41, 50) (Typ 52, 68) (Typ 80) 4 RÄUME MULTI 5 RÄUME MULTI (Typ 68) (Typ 90) -
Seite 20: Multi Split-Inneneinheit
Supplement „ Technische Daten Multi Split-Inneneinheit Modell S-M20PY3E S-25PY3E S-36PY3E S-50PY3E S-60PY3E (Kapazität) (2,0 kW Klasse) (2,5 kW Klasse) (3,5 kW Klasse) (5,0 kW Klasse) (6,0 kW Klasse) Spannungsversorgung Einphasig, 230 V, 50 Hz Schalldruckpegel (gemäß JIS C 9612 [<70 dB(A)]);... -
Seite 21: Multi Split-Außeneinheit
Supplement „ Technische Daten Multi Split-Außeneinheit Modell CU-2Z35TBE CU-2Z41TBE CU-2Z50TBE CU-3Z52TBE Standard- (1,6 kW + 1,6 kW Innengerätkombination (1,6 kW + 2,0 kW) (1,6 kW + 2,5 kW) (2,5 kW + 2,5 kW) + 2,0 kW) (Wandaufbau) (Kapazität) Spannungsversorgung Einphasig, 230 V, 50 Hz 3,50 4,10 5,00... - Seite 22 Contact in the UK Panasonic UK, a branch of Panasonic Marketing Europe GmbH, Maxis 2, Western Road, Bracknell, Berkshire, RG12 1RT Panasonic Corporation Authorised representative in EU http://www.panasonic.com Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany ©...
