5. VERROHRUNG

Bei Anschluss einer RAC Multi-Außeneinheit siehe auch Abschnitt „Zusatz zur
Installationsanleitung".
Es ist sicherzustellen, dass mechanische Verbindungen für Wartungszwecke zugänglich bleiben.
5-1. Anschluss der Kältemittelleitungen
Verbinden von Rohrleitungen mit der Bördelmethode
Bei den meisten konventionellen Split-System-Klimaanlagen wird zum Verbinden von
Kältemittelleitungen zwischen den Innen- und Außeneinheiten die Bördelmethode verwendet.
Bei dieser Methode werden die Enden der Kupferrohre aufgeweitet und dann mit Hilfe von
Überwurfmuttern verbunden.

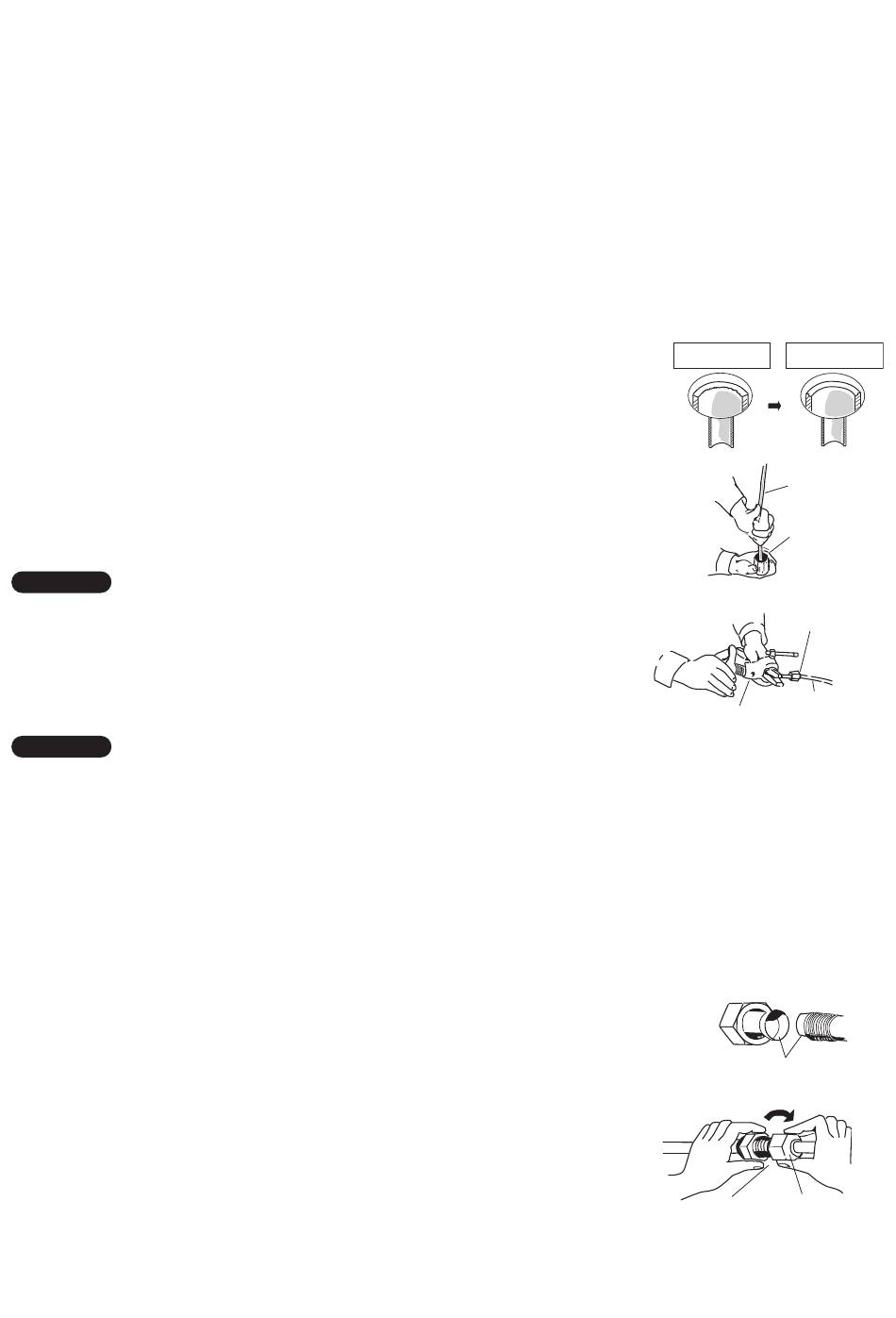

Aufweiten unter Verwendung eines Bördelwerkzeugs
(1) Das Kupferrohr mit einem Rohrschneider auf die erforderliche
Länge zuschneiden. Es wird empfohlen, dabei zur geschätzten
Rohrleitungslänge ungefähr 30 bis 50 cm hinzuzufügen.
(2) Die beiden Enden der Kupferleitung nun mit einer Reibahle
oder einem ähnlichen Werkzeug entgraten. Dies ist sehr
wichtig und muss sorgfältig durchgeführt werden, um eine
korrekte Ausweitung zu erhalten. Unbedingt darauf achten,
dass keine Verschmutzung (Feuchtigkeit, Staub, Metallspäne
usw.) in die Leitungen gelangen können.
HINWEIS
Beim Ausreiben die Öffnung der Leitung nach unten halten, damit
keine Späne in die Leitung fallen können.
(3) Die Überwurfmutter von der Einheit abnehmen und an der
Kupferleitung anbringen.
(4) Das Ende der Kupferleitung mit einem Bördelwerkzeug aufweiten.
HINWEIS
Bei Wiederverwendung von Bördelverbindungen ist die Aufweitung neu anzufertigen.
Eine korrekte Aufweitung muss die folgenden Eigenschaften aufweisen:
● Die Innenfläche muss glänzend und glatt sein
● Die Kante muss glatt sein
● Die kegelförmig zulaufenden Seiten müssen die gleiche Länge aufweisen
Vor dem endgültigen Festziehen der Leitungen zu beachten
(1) Leitungen mit einer Abdeckkappe oder wasserdichtem
Klebeband verschließen, damit kein Wasser oder Schmutz in
die Leitungen gelangen kann, bevor sie verwendet werden.
(2) Vor dem Herstellen von Rohrleitungsanschlüssen unbedingt
Kühlschmiermittel (Etheröl) auf das Innere der Überwurfmutter
auftragen. Dies ist eine effektive Maßnahme gegen Gaslecks.
(3) Um eine korrekte Verbindung zu gewährleisten, müssen die
Verbindungsleitung und die aufgeweitete Leitung gerade
zueinander ausgerichtet werden; danach die Überwurfmutter
zunächst locker aufschrauben, um eine einwandfreie
Passung zu erhalten.
● Die Flüssigkeitsleitung mit einem Rohrbiegewerkzeug am
Einbauort auf die gewünschte Form biegen, dann mit dem
Ventil auf der Flüssigkeitsleitungsseite unter Verwendung
einer Überwurfmutter verbinden.
34
Entgraten
Zuvor Danach
Kupferleitung
Reibahle
Überwurfmutter
Kupferleitung
Bördelwerkzeug
Kühlschmiermittel auftragen.
Überwurfmutter
Verbindungsstück
