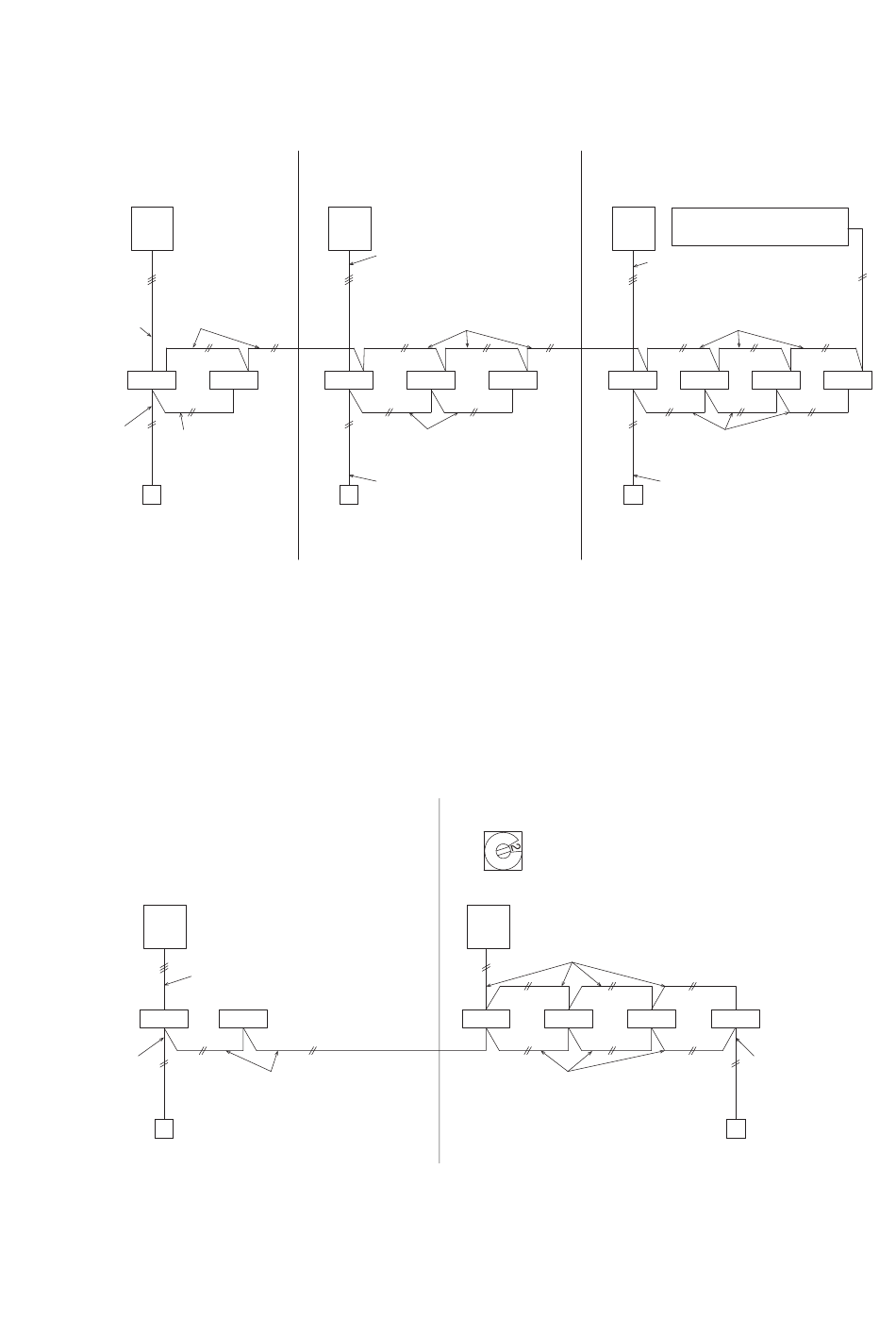

9-6-3. Grundlegende Verbindung 3: Beispiel einer Querverbindungsverkabelung (bei
Verwendung eines integrierten Steuerungssystems)
● Die Stromversorgung jedes Systems einschalten, eine andere Systemadresse für
jedes System angeben und die automatische Adresseneinstellung mit der jeweiligen
Fernbedienung vornehmen. (Siehe Abschnitt 9-7.)
Kältemittelsystem 1
Einheit Nr. 1
Außeneinheit
Verbindungskabel
Einheiten-
zwischen Außen-
Steuerverbindungskabel
und Inneneinheit
Inneneinheit 1 - 1
Fernbedienungskabel Fernbedienungskabel
für Gruppensteuerung
Fernbedienung
9-6-4. Grundlegende Verbindung 4: Gruppensteuerung von Einheiten mit
unterschiedlichem Kältemittel
● * Für alle Inneneinheiten ist eine Einheiten-Steuerverbindungsverkabelung für
Fernbedienung erforderlich.
Die automatische Adresseneinstellung vornehmen, wie im Vorgang
„9-6-2. Grundlegende Verbindung 2" beschrieben.
System 1 mit 3-ADRIGER VERBINDUNG
Die Systemadresse auf 1 einstellen.
Einheit Nr. 1
Außeneinheit
Inneneinheit 1 - 1
Fernbedienungskabel
Fernbedienung
(Haupt)
* Wenn zwei (2) Fernbedienungen zum Einsatz kommen, wird eine (1) Fernbedienung auf „Haupt"-Fernbedienung und die
andere auf „Unter"-Fernbedienung eingestellt. (Siehe Abschnitt 9-11.)
* Bei einem System mit 2-adriger Verbindung kann die automatische Adresseneinstellung an der Außeneinheit durch
Angeben der Adresse mit dem Drehschalter und Kurzschließen des Pins für automatische Adresseneinstellung der
Außeneinheit vorgenommen werden.(Siehe Abschnitt 9-8.)
Kältemittelsystem 2
Einheit Nr. 2
1 - 2 2 - 1
Fernbedienung
Zwilling
* Es besteht die Möglichkeit bis zu 8 Inneneinheiten mit einer Fernbedienung zu verbinden.
Die Einstellungen für
die Systemadresse per
Fernbedienung wählen.
(Siehe Abschnitt 9-7.)
Verbindungskabel zwischen
Außen- und Inneneinheit
1 - 2
Fernbedienungskabel für
Gruppensteuerung
Verbindungskabel zwischen
Außen- und Inneneinheit
Einheiten-
Steuerverbindungskabel
2 - 2 2 - 3
Fernbedienungskabel
für Gruppensteuerung
Fernbedienungskabel
Drilling
System 2 mit 2-ADRIGER VERBINDUNG
Die Systemadresse auf 2 einstellen.
Einheit Nr. 2
Einheiten-Steuerverbindungskabel
2 - 1
Fernbedienungskabel für
Gruppensteuerung
Zwilling
58
Kältemittelsystem 3
Einheit Nr. 3
Integriertes
Steuerungssystem
Verbindungskabel zwischen
Außen- und Inneneinheit
Einheiten-
Steuerverbindungskabel
3 - 1 3 - 2
Fernbedienungskabel
für Gruppensteuerung
Fernbedienungskabel
Fernbedienung
Die Einstellungen für die
Systemadresse per Fernbedienung
wählen. (Siehe Abschnitt 9-7.)
2 - 2 2 - 3 2 - 4
Fernbedienung
(Unter)
3 - 3 3 - 4
Doppelzwilling
Fernbedienungskabel
Doppelzwilling
