Panasonic S-M20PY3E Installationsanleitung Seite 18

3-5-2. Installieren der Ablaufleitung
VORSICHT
● Beim Anschließen der Ablaufleitung an den Ablaufstutzen nicht zu viel Kraft aufwenden. Die
Leitung beim Verlegen so nah wie möglich bei der Inneneinheit installieren und befestigen.
● An der Verbindung zwischen Ablaufstutzen und Ablaufschlauch darf kein Klebemittel
verwendet werden.
(1) Vorgehensweise beim Installieren der Ablaufleitung
1) Zunächst die mitgelieferte Schlauchschelle über den Ablaufstutzen schieben. Danach ist die
Schlauchschelle so zu drehen, dass die Schraube schräg nach oben zu liegen kommt und
der Schraubenkopf zugänglich ist.
2) Den Weich-PVC-Anschlussstutzen des mitgelieferten Ablaufschlauchs auf den Ablaufstutzen
stecken. An der Verbindung zwischen Ablaufstutzen und Ablaufschlauch darf kein Klebemittel
verwendet werden.
Den Ablaufschlauch auf den Ablaufstutzen schieben, bis sein Ende die unebene Fläche am
Stutzen berührt.
3) Die Schlauchschelle so weit auf den Schlauch schieben, dass der Abstand zwischen ihrer Mitte
und dem Außenblech der Inneneinheit ca. 30 mm beträgt. Siehe nachstehende Abbildung.
4) Die Schlauchschelle so ausrichten, dass die Schraube nach oben weist, und den
Ablaufschlauch festschrauben. (Anzugsdrehmoment: 2,5 N·m - 3,4 N·m) (Wenn die Schraube
sich beim Anziehen unter dem Ablaufschlauch befindet, können Probleme auftreten.)
5) Bei noch nicht angeschlossenem Hart-PVC-Anschlussstutzen und Hart-PVC-
Rohrverbindungsstück (VP20), die im Fachhandel erhältlich sind, ca. 2 g Kleber an beiden
Seiten des Ablaufschlauchs auftragen.
6) Den Ablaufschlauch so an das Hart-PVC-Rohrverbindungsstück anschließen, dass die mit
Kleber versehenen Bereiche an beiden Seiten überlappen.
Herausquellenden Kleber mit einem weichen Lappen entfernen.

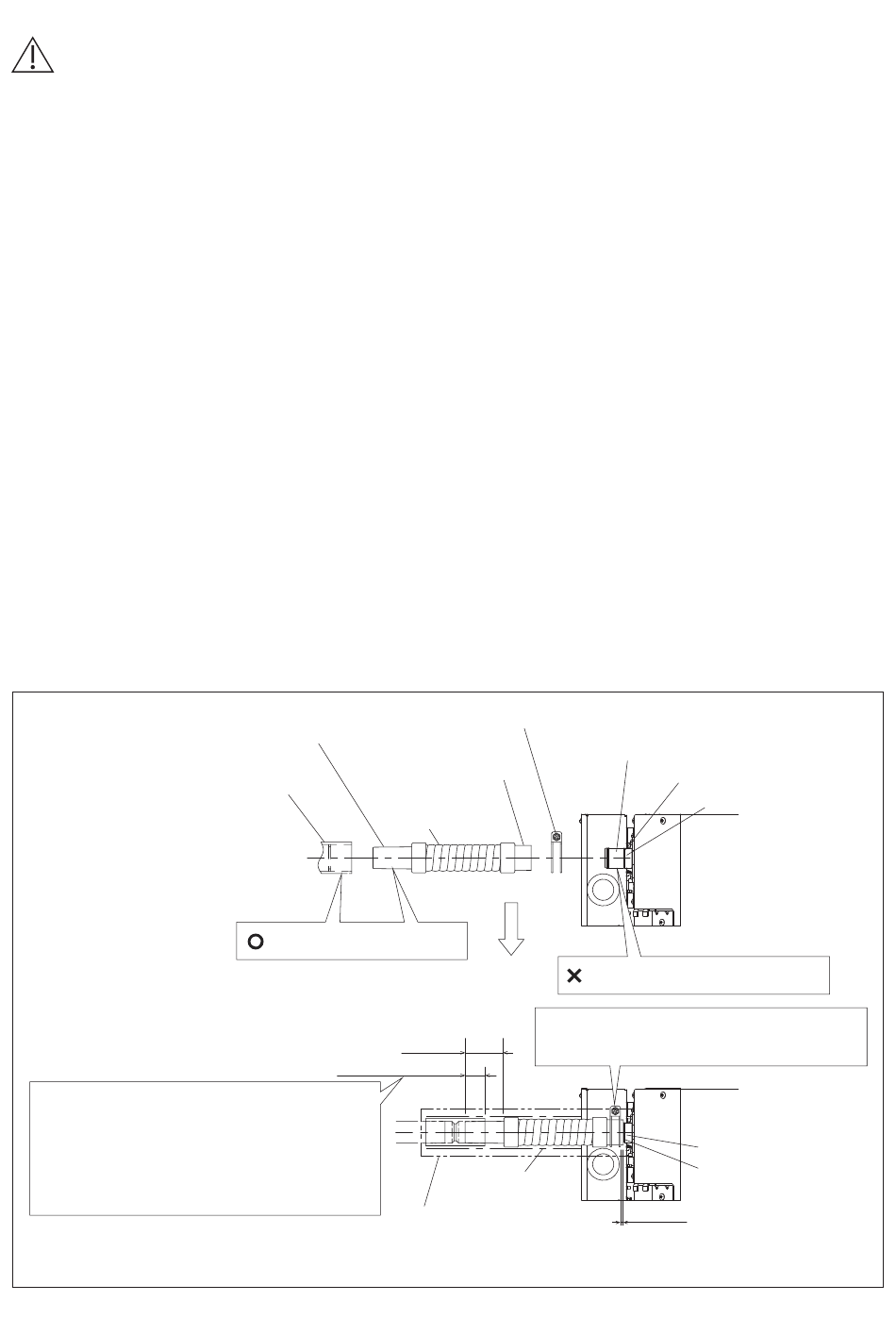

Hart-PVC-Anschlussstutzen
Hart-PVC-Rohrverbindungsstück
(VP20, im Fachhandel erhältlich)
* Ca. 2 g Kleber an beiden Seiten des
mitgelieferten Ablaufschlauchs und
des im Fachhandel erhältlichen Hart-
PVC-Rohrverbindungsstücks (VP20)
auftragen. Herausquellenden Kleber
mit einem weichen Lappen entfernen.
Hinweis:
Darauf achten, dass die Einstecktiefe des Hart-
PVC-Rohrverbindungsstücks (einschließlich
Kniestück) mindestens 20 mm beträgt.
* Es dürfen jedoch keine Hart-PVC-
Rohrverbindungsstücke mit einer Einstecktiefe
von mehr als 55 mm verwendet werden.
* Nach der Überprüfung des Ablaufs die mitgelieferte Abdichtung und die Ablaufrohrisolierung um das Rohr wickeln.
Schlauchschelle
(mitgeliefert)
Weich-PVC-
Anschlussstutzen
Ablaufschlauch
(mitgeliefert)
Mit PVC-Kleber verkleben.
57 mm
20 mm oder mehr
Ablaufisolierung
(mitgeliefert)
18
Ablaufstutzen
(Bereich zur Überprüfung des Wasserablaufs
am Ablaufstutzen; durchsichtig)
Hier kein Klebemittel verwenden.
Die Schlauchschelle wie in der nachstehenden
Abbildung befestigen. (Anzugsdrehmoment:
2,5 N·m - 3,4 N·m)
Abdichtung
(mitgeliefert)
5 mm
Vorsprung
Unebene Fläche
Inneneinheit
* Der Ablaufstutzen kann
bei Verwendung von
PVC-Kleber beschädigt
werden und Leckwasser
verursachen.
Inneneinheit
Unebene Fläche
In den Vorsprungsteil
drücken.
