Panasonic S-M20PY3E Installationsanleitung Seite 30

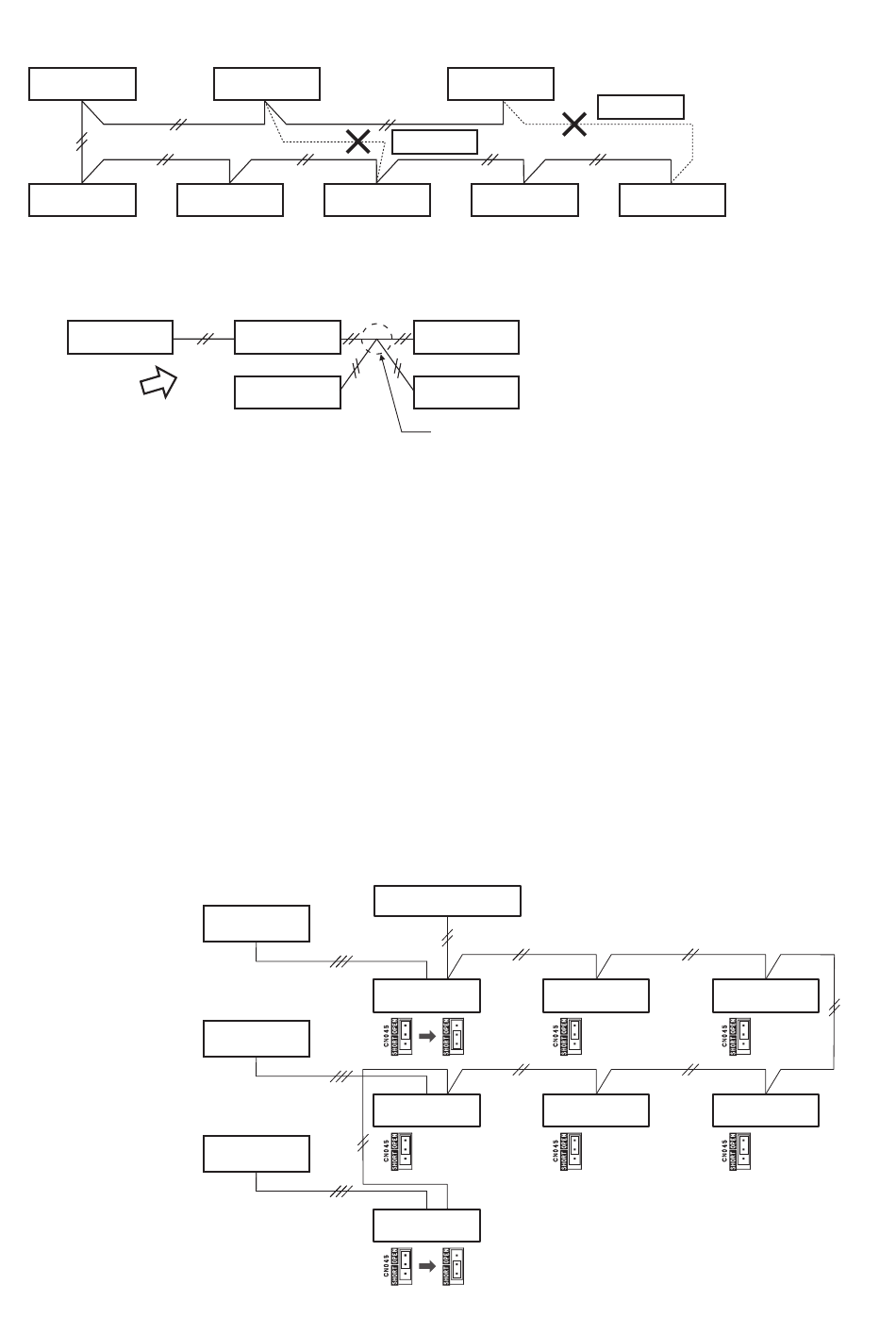

(2) Einheiten-Steuerverbindungskabel dürfen nicht so ausgeführt werden, dass eine
Schleife gebildet wird.
Außeneinheit
Inneneinheit
(3) Einheiten-Steuerverbindungskabel dürfen nicht so angeschlossen werden, dass eine
sternförmige Abzweigung gebildet wird. Sternförmige Abzweigungen verursachen
eine inkorrekte Adresseneinstellung.
Außeneinheit
NEIN
(4) Wenn Einheiten-Steuerverbindungskabel mit Abzweigungen ausgeführt werden
sollen, darf die Zahl der Abzweigpunkte nicht mehr als 16 betragen.
Die Einstellung des Abschlusswiderstandes ändert sich je nach Anzahl der an dem Kabel
für integrierte Steuerung in der Verbindungskette angeschlossenen Kältemittelsysteme.
• Für ein Kältemittelsystem in der Verbindungsverkabelung ist es notwendig,
einen Abschlusswiderstand auf gültig (SHORT-Seite) zu setzen. Bei mehr als 2
Kältemittelsystemen ist es erforderlich, 2 Abschlusswiderstände auf gültig (SHORT-Seite)
zu setzen.
• Die Einstellung „Gültig" oder „Ungültig" des Abschlusswiderstandes erfolgt
grundsätzlich mit der Außeneinheit. Bei Außeneinheiten mit 3-adriger Verbindung
kann der Abschlusswiderstand jedoch nicht eingestellt werden. In diesem Fall sollte
die unzureichende Gültig-Einstellung für den Abschlusswiderstand an der Inneneinheit
vorgenommen werden. Der Abschlusswiderstand der 2-adrigen Außeneinheit ist bei der
Auslieferung auf Gültig (SHORT-Seite) gesetzt, und die Inneneinheit auf Ungültig (OPEN-
Seite).
● Wenn alle Einheiten-Steuerverbindungskabel in der Querverbindung mit 3-adriger
Verbindung ausgeführt sind:
Außeneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Außeneinheit
Außeneinheit
Außeneinheit
Außeneinheit
Nicht zulässig
Inneneinheit
Inneneinheit
Inneneinheit
Abzweigpunkt
Zentrale Steuereinheit
Inneneinheit
Inneneinheit
Inneneinheit
30
Nicht zulässig
Inneneinheit
Inneneinheit Inneneinheit
Inneneinheit Inneneinheit
