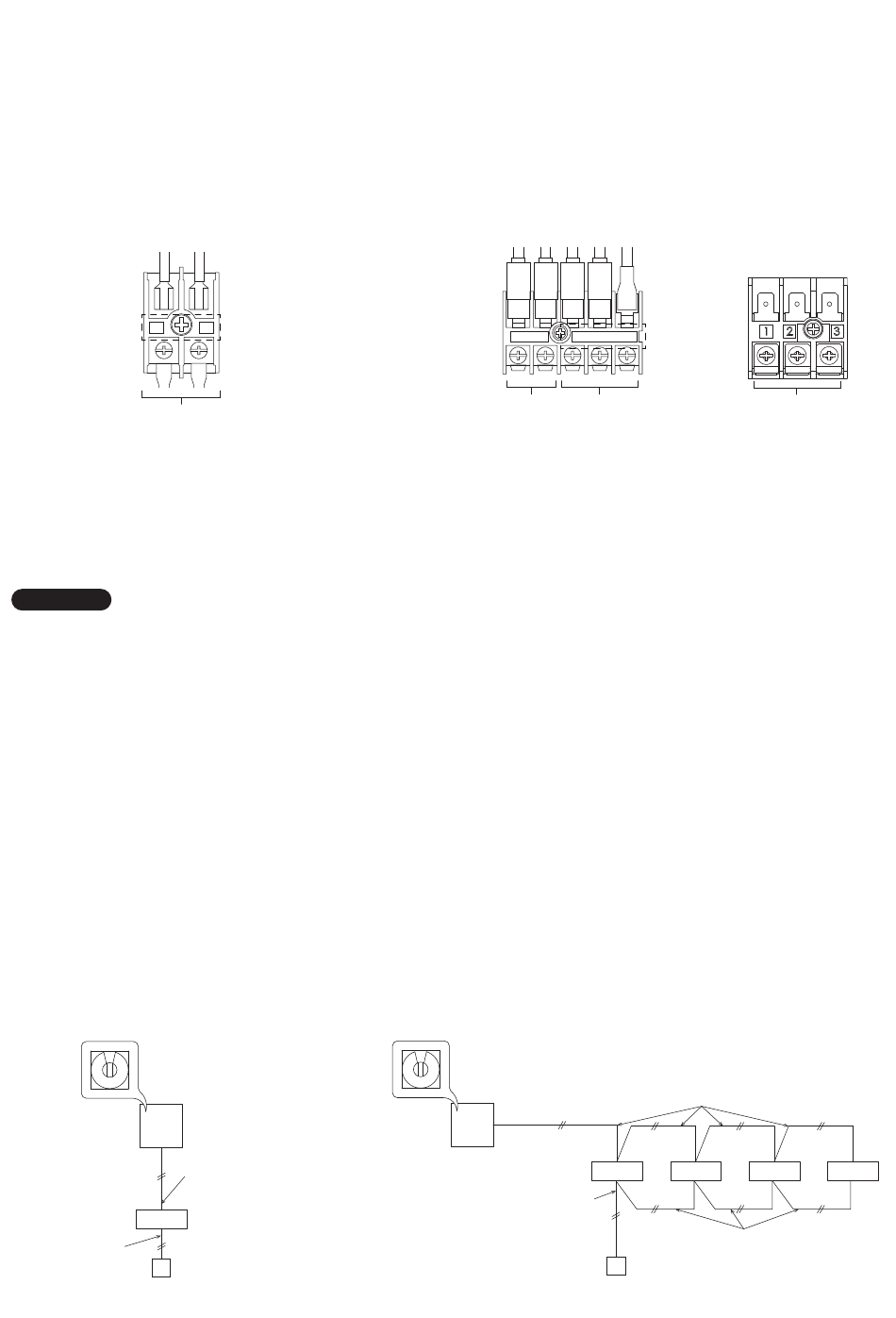

9-4. Die Kombination (Verkabelung) der Innen- und Außeneinheiten überprüfen.
Bei der Kabelverbindung zwischen Außen- und Inneneinheiten gibt es 2 Typen: eine
2-adrige Verbindung und eine 3-adrige Verbindung. Der jeweilige Typ kann zum
Herstellen der Verbindung wie abgebildet anhand des Klemmenbretts der Außeneinheit
festgestellt werden.
● Wenn U1 und U2 am Klemmenbrett
angegeben sind, handelt es sich um
eine 2-adrige Verbindung.
* Siehe Beispiel in Abschnitt 4-3.
U1
Einheiten-Steuerverbindungskabel
(zwischen Außen- und
Inneneinheiten)
Die obigen Beispiele zeigen die Klemmenbretter der Außeneinheit. Sorgfältig auf die
Installationsanleitung der Außeneinheit Bezug nehmen.

9-5. Adresseneinstellung: 2-ADRIGE VERBINDUNG

HINWEIS
Die Anzeigen für Erde, Außeneinheits-Stromversorgungskabel und Fehlerstromschutzschalter
werden ausgelassen.
9-5-1. Grundlegende Verbindung 1: Einzeltyp und gleichzeitiger Betrieb mehrerer Einheiten
● Gleichzeitiger Betrieb mehrerer Einheiten: Es besteht die Möglichkeit, bis zu 4
(Doppelzwilling) Inneneinheiten mit einer Außeneinheit zu betreiben. (Nur spezifizierte
Inneneinheitskombination. Eine unabhängige Bedienung über eine individuell
angeschlossene Fernbedienung ist nicht möglich.)
● Eine Einstellung der Kältemittelsystemadresse ist nicht erforderlich.
● Beim Einschalten aller Innen- und Außeneinheiten startet die automatische
Adresseneinstellung.
Dies nimmt maximal 10 Minuten in Anspruch. LED1 und LED2 an der Steuerleiterplatte
der Außeneinheit blinken während der automatischen Adresseneinstellung abwechselnd.
Nach Abschluss des Vorgangs erlöschen die LEDs.
● Wenn die automatische Adresseneinstellung abgeschlossen ist, mindestens 1 Minute
und 30 Sekunden warten. Danach den Betrieb starten.
Einzeltyp
Systemadressen-Drehschalter
0
(Werkseinstellung vor dem
Versand: „0")
Außeneinheit
Inneneinheit
Fernbedienungskabel
Fernbedienung
U2
Einheiten-
Steuerverbindungskabel
● Wenn 1, 2 und 3 am Klemmenbrett
angegeben sind, handelt es sich um
eine 3-adrige Verbindung.
* Siehe Beispiel in Abschnitt 4-3.
L N
L
Stromversorgungskabel
Gleichzeitiger Betrieb mehrerer Einheiten (Doppelzwilling)
0 Systemadressen-Drehschalter
(Werkseinstellung vor dem Versand: „0")
Außeneinheit
Inneneinheit
Fernbedienungskabel
Fernbedienung
53
N 1 2 3
Verbindungskabel
zwischen Außen-
und Inneneinheit
Einheiten-Steuerverbindungskabel
1 - 1 1 - 2
Fernbedienungskabel für
Gruppensteuerung
Verbindungskabel
zwischen Außen-
und Inneneinheit
1 - 3 1 - 4
