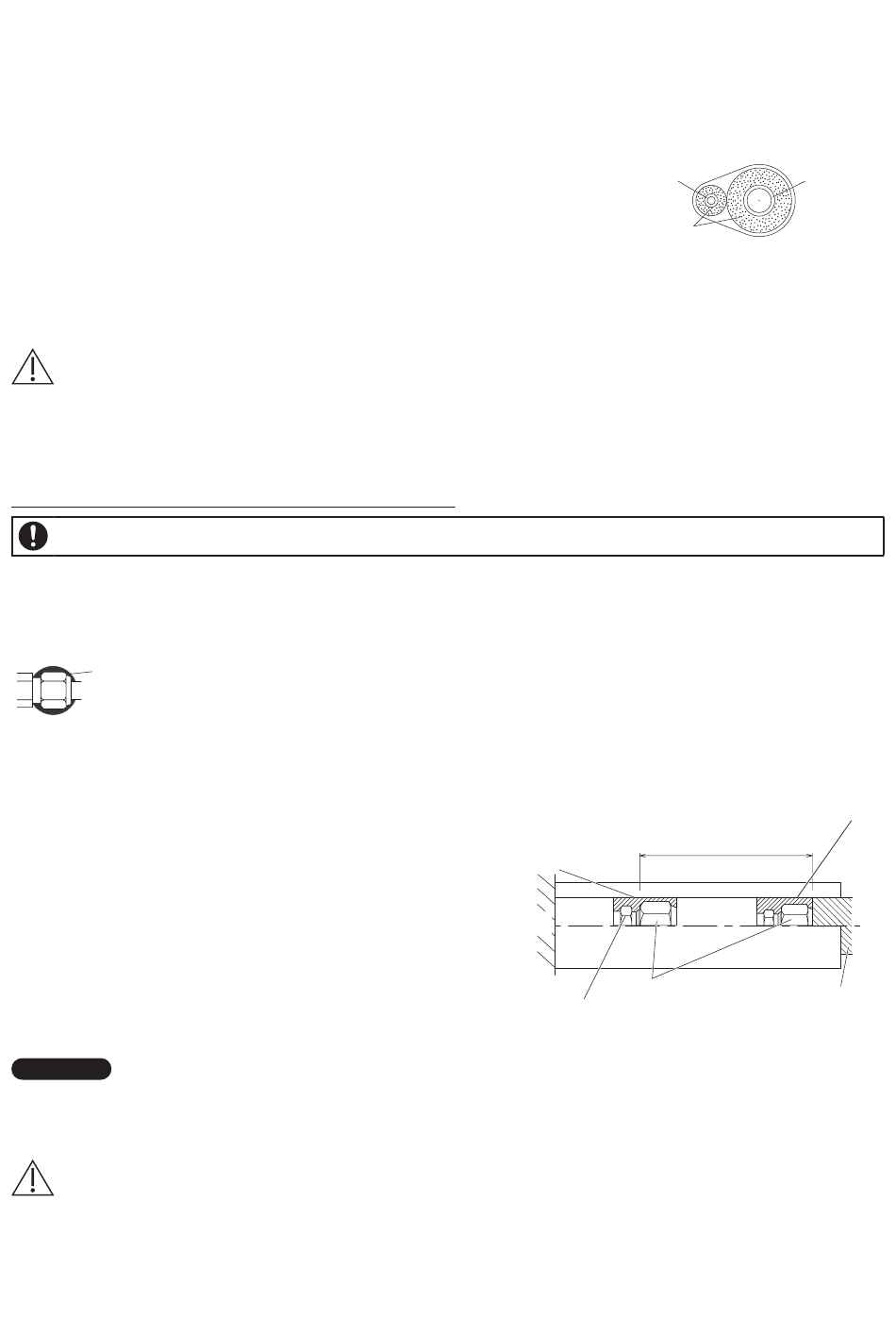

5-3. Isolieren der Kältemittelleitungen
Leitungsisolierung
Es ist sicherzustellen, dass Verrohrung vor physischer Beschädigung geschützt wird.
● An allen an den Einheiten angeschlossenen
Rohrleitungen muss Thermo-Isolierung angebracht
werden, einschließlich der Verteilerstücke (im
Fachhandel erhältlich).
* Für die Gasleitung muss die Isolierung bis mindestens
120°C hitzebeständig sein. Für andere Rohrleitungen
ist eine Hitzebeständigkeit bis mindestens 80°C erforderlich.
Die Dicke der Isolierung muss mindestens 10 mm betragen.
Wenn im Inneren der Decke mehr als 30°C Trockenkugel und 70% rel. Feuchte herrschen,
muss die Dicke der Gasleitungsisolierung um eine Stufe angehoben werden.
VORSICHT
Wenn die Ventile der Außeneinheit mit einer viereckigen Schutzabdeckung versehen sind,
muss ausreichend Abstand vorhanden sein, um die Ventile erreichen zu können; ebenso
muss ein problemloses Abnehmen und Wiederanbringen von Verkleidungen gewährleistet
sein.
Zusätzliche Vorsichtsmaßregeln für R32-Modelle
Rohre vor dem Anschließen an Einheiten unbedingt neu bördeln um Lecks zu vermeiden.
Um zu vermeiden, dass Feuchtigkeit in die Verbindung eindringt und ein Gefrieren mit daraus
resultierendem Leck verursacht, muss die Verbindung mit einem geeigneten Silikondichtmittel
abgedichtet und mit Isoliermaterial versehen werden. Verbindungen sind sowohl an der
Flüssigkeits- als auch an der Gasseite abzudichten.
Isoliermaterial und Silikondichtmittel.
Bitte unbedingt darauf achten, dass keine Spalte vorhanden sind, in die Feuchtigkeit
eindringen könnte.
Silikondichtmittel muss neutral vernetzend und ammoniakfrei sein. Der Gebrauch von
Ammoniak enthaltendem Silikondichtmittel kann Spannungsrisskorrosion an der Verbindung zur
Folge haben und ein Leck verursachen.
Umwickeln der Überwurfmuttern
Die Überwurfmuttern der Gas-/Flüssigkeitsleitungen
sind an den Verbindungsstellen mit Isolierband zu
umwickeln. Danach die Rohrleitungsverbindungen
mit der Bördelisolierung abdecken.
Isoliermaterial
Das für die Isolierung verwendete Material muss
gute Isoliereigenschaften aufweisen, problemlos
verwendbar und alterungsbeständig sein, und
darf nur geringe Feuchtigkeit aufnehmen.
HINWEIS
Sollten sich im Bereich der Verbindungsrohrleitungen zwischen Innen- und Außeneinheit
störende Geräusche bemerkbar machen, ist ein Umwickeln mit schalldämmenden Materialien (im
Fachhandel erhältlich) zur Geräuschminderung eine wirksame Abhilfe.
VORSICHT
Nachdem eine Leitung isoliert wurde, darf nicht versucht werden, die Leitung stark zu
biegen, da dies einen Riss oder Bruch der Leitung verursachen kann.
Die Einheit beim Tragen oder Heben niemals an den Durchführungen für Ablauf- oder
Kältemittelleitungen halten.
Zwei Leitungen zusammen
Flüssigkeitsleitung
Isolierband
(mitgeliefert)
Einheitsseitig
Bördel-Verbindungsstück
* Die Abbildung zeigt die Verwendung
bei Modell S-60PY3E.
(Nur Baureihe PZ3)
37
angeordnet
Isolierung
Rohrleitungsverbinder für
abweichende Durchmesser
Überwurfmutter
Leitungsisolierung
(nicht mitgeliefert)
Hitzebeständig
120°C oder höher
Gasleitung
Isolierband
(mitgeliefert)
