5-3. Isolieren des Kältemittelschlauchs
Schlauchisolierung
Es ist sicherzustellen, dass die Rohre vor technischen Schäden geschützt werden.
● Die Rohrleitungen aller Einheiten, einschließlich der
Verteilerverbindung, müssen mit einer Wärmedämmung
versehen werden (bauseitig zu liefern).
* Bei Gasleitungen muss das Isoliermaterial bis 120°C
oder höher hitzebeständig sein. Andere Schläuche
müssen hitzebeständig bis 80°C oder höher sein.
Die Dicke des Isoliermaterials muss 10 mm oder mehr betragen.
Wenn die Bedingungen in der Decke DB 30°C und RH 70% überschreiten, erhöhen Sie die
Dicke des Gasschlauch-Isoliermaterials um 1 Schritt.
ACHTUNG
Wenn das Äußere der Ventile des Außengeräts mit einer quadratischen Kanalabdeckung
versehen wurde, stellen Sie sicher, dass genügend Platz für den Zugang zu den Ventilen
und das Anbringen und Entfernen der Platten vorhanden ist.
Zusätzliche Vorsichtsmaßnahmen für R32-Modelle
Das Bördeln der Rohrleitungen sollte vor dem Anschluss der Geräte erfolgen, um
Leckagen zu vermeiden.
Um zu verhindern, dass Feuchtigkeit in die Verbindung eindringt, die einfrieren und dann ein
Auslaufen verursachen könnte, muss die Verbindung mit geeignetem Silikon und Isoliermaterial
abgedichtet werden.
Die Verbindung sollte sowohl auf der Flüssigkeits- als auch auf der Gasseite abgedichtet sein.
Isoliermaterial und Silikondichtstoff.
Bitte stellen Sie sicher, dass keine Lücken vorhanden sind, an denen Feuchtigkeit in die Verbindung eindringen kann.
Das Silikon-Dichtmittel muss neutral und frei von Ammoniak sein. Die Verwendung von
Ammoniak enthaltendem Silikon kann zu Spannungskorrosion an der Verbindung führen und ein
Auslaufen verursachen.
Kleben der Bördelmuttern
Wickeln Sie das Isolierband um
die Bördelmuttern an den Gas-/
Flüssigkeitsrohranschlüssen. Decken Sie
dann die Schlauchverbindungen mit dem
Bördelisolator ab.
Isoliermaterial
Das zur Dämmung verwendete Material
muss gute Dämmeigenschaften aufweisen,
einfach zu verarbeiten, alterungsbeständig
sein und darf keine Feuchtigkeit aufnehmen.
HINWEIS
Wenn Sie Lärm aus dem Bereich zwischen den Verbindungsrohren der Innen- und Außengeräte
stören, ist es effektiv, die Schallschutzmaterialien (bauseitig zu liefern) aufzuwickeln, um den
Lärm zu reduzieren.
ACHTUNG
Versuchen Sie nach der Isolierung eines Rohres niemals, es in eine enge Kurve zu
biegen, da dies dazu führen kann, dass das Rohr bricht oder bricht.
Fassen Sie beim Bewegen des Geräts niemals die Abfluss- oder
Kältemittelanschlussauslässe an.

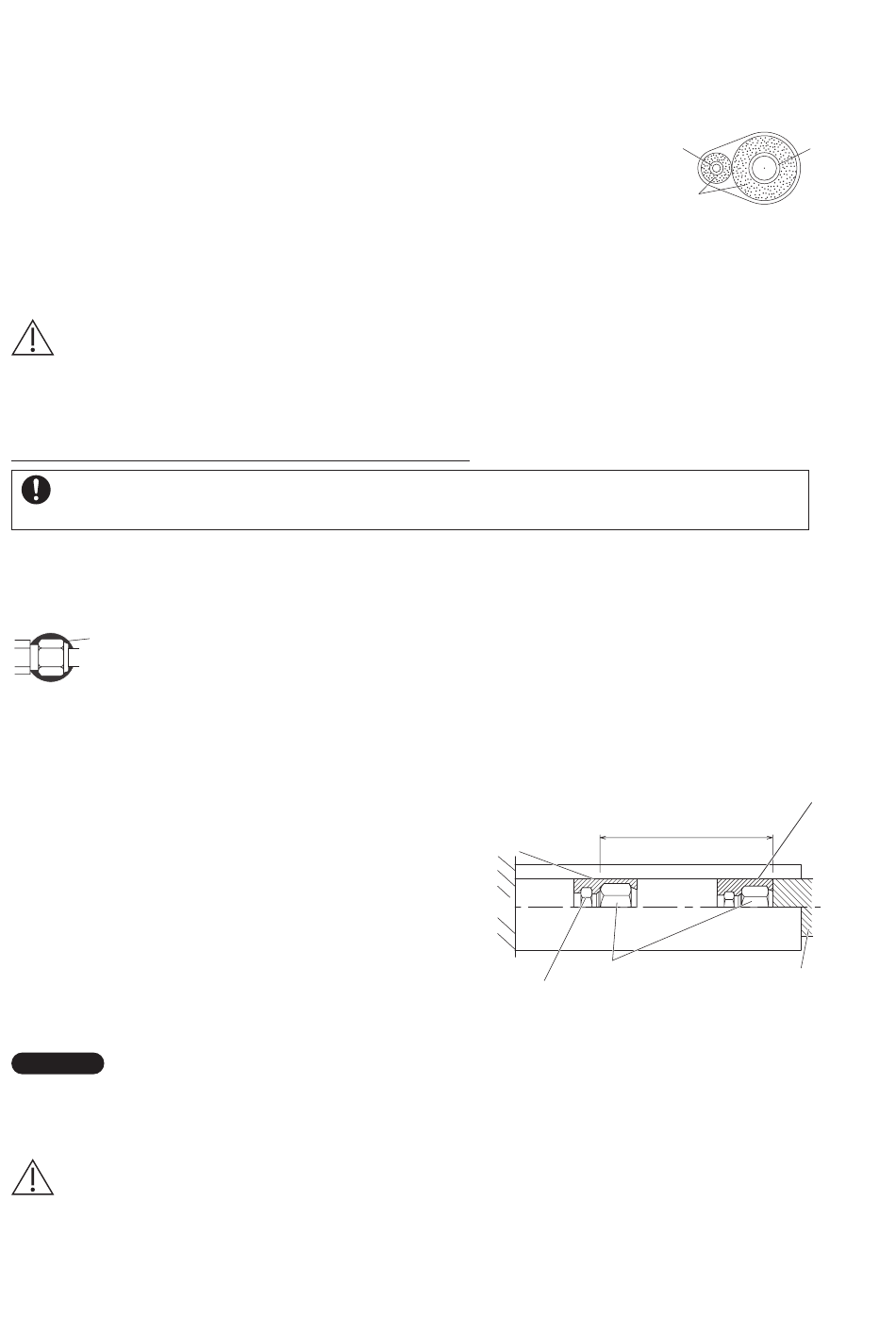

Zwei Rohre zusammen angeordnet
Flüssigkeitsrohr
Rohrverbindung mit
Isolierband
unterschiedlichen Durchmessern
(mitgeliefert)
Gerätseite
Überwurfmutter
Fackelverband
86
Dämmstoff
Isolierband
(Bauseits)
Rohrisolator (nicht im
Lieferumfang enthalten)
Hitzebeständig 120°C
oder höher
Gasrohr
