Panasonic S-M20PY3E Installationsanleitung Seite 26

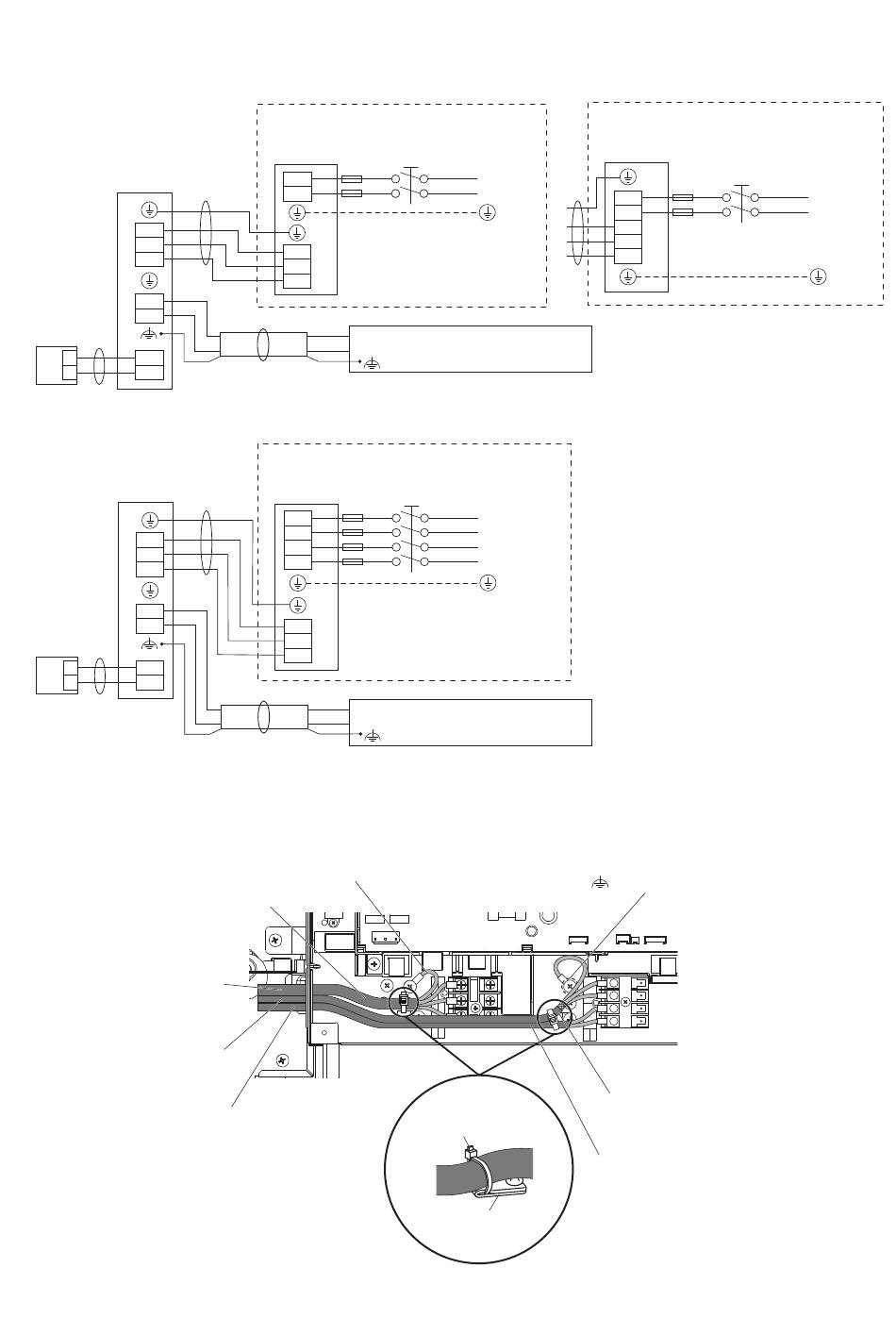

■ 3-ADRIGE VERBINDUNG
Beispiel: Einzelne Verbindung
Inneneinheit
L/1
N/2
3
U1
U2
Fernbedienung
1 R1
2
R2
D
Inneneinheit
L/1
N/2
3
U1
U2
Fernbedienung
1
R1
2
R2
D
Beispiel für Verkabelung der Inneneinheit
Verbindungskabel zwischen
Außen- und Inneneinheit
An Außeneinheit (1, 2, 3)
An integriertes Steuerungssystem
An Fernbedienung (1, 2)
*1 Fest zuziehen.
* Anschlüsse für 1-phasiges Modell
Außeneinheit
(1-phasig)
L
G
N
1
2
3
C
Integriertes Steuerungssystem
* Anschlüsse für 3-phasiges Modell
Außeneinheit
(3-phasig)
G
L1
L2
L3
N
1
2
3
C
Integriertes Steuerungssystem
Erdleitung:
Die Erdleitung 25 bis 30 mm länger als
Verbindungskabel an L/1, N/2, 3 ausführen.
Stromversorgung
220-230-240V~ 50Hz
L
N
Erdung
Stromversorgung
380-400-415V 3N~ 50Hz
L1
L2
L3
N
Erdung
* 1
Halteband
(mitgeliefert)
Klemmschelle
26
* Anschlüsse für 1-phasiges Modell
Außeneinheit
(1-phasig)
Stromversorgung
220-230-240V~ 50Hz
F
L
N
1
2
3
Diese Schraube zur Erdung der
Abschirmung für die Einheiten-
Steuerverbindungskabel verwenden.
( : Funktionserdung)
Kabel für integrierte Steuerung
Fernbedienungskabel
L
N
Erdung
