INSTALLATIONSANLEITUNG
Klimaanlage
Diese Klimaanlage arbeitet mit dem Kältemittel R32.
Modell-Nr.
Inneneinheiten
Nennkapazität
Typ
20
25
36
50
60
Inneneinheiten Typ
S-M20PY3E
S-25PY3E
S-36PY3E
S-50PY3E
S-60PY3E
Y3

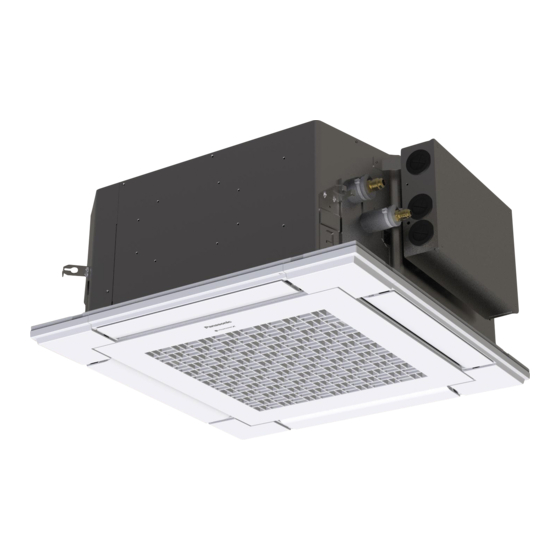

4-Wege-Kassette 60 × 60
(CZ-KPY4)*
* Verkleidung (Sonderausstattung)
DEUTSCH
Lesen Sie die Installationsanleitung, bevor Sie mit der Installation beginnen.
Insbesondere die Hinweise im Abschnitt „WICHTIG!" oben auf der Seite müssen unbedingt gelesen werden.
WEB-ACXF60-40970-DE
