HINWEIS
Das Reinigungsintervall für den Filter richtet sich nach der Einsatzumgebung der Einheit.
In Umgebungen mit viel Staub oder Öldünsten sollte der Filter unabhängig vom Filterstatus für
optimale Leistung regelmäßig gereinigt werden.
<Reinigen des Filters>
1. Den Luftfilter vom Lufteinlassgitter abnehmen.
2. Losen Staub mit einem Staubsauger absaugen. Am Filter festsitzenden Staub in lauwarmer
Seifenlauge abwaschen. Anschließend den Filter mit sauberem Wasser abspülen und
trocknen.

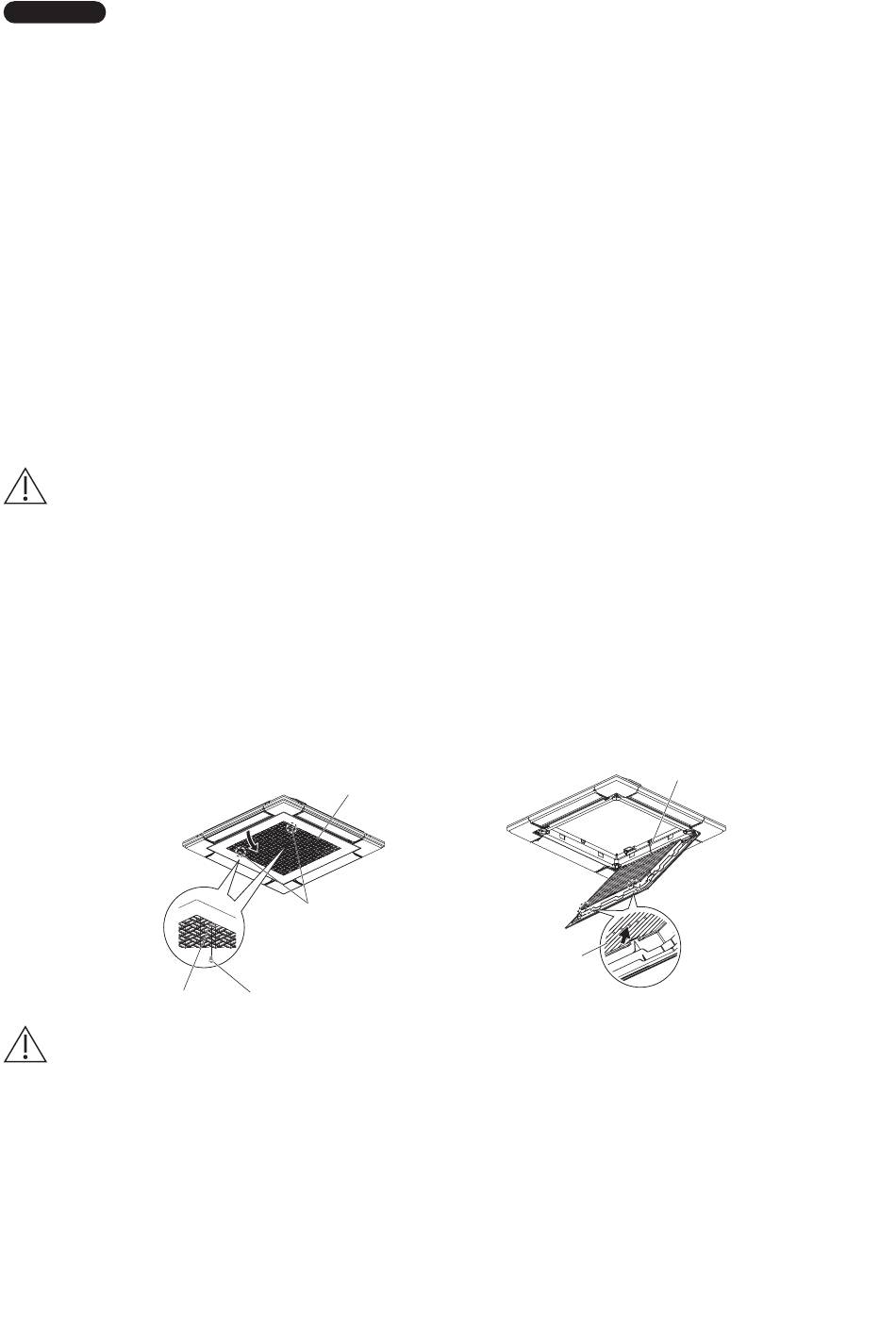

<Abnehmen des Filters>
4-Wege-Kassette Typ 60 × 60 (Y3):
1. Die Schraube auf jeder Seite für die beiden Verriegelungen mit einem Schraubendreher
herausdrehen. (Die beiden Schrauben nach der Reinigung unbedingt wieder eindrehen.)
2. Die beiden Verriegelungen des Lufteinlassgitters nach innen schieben, um das Gitter zu
öffnen.
3. Das Lufteinlassgitter öffnet sich nach unten.
VORSICHT
● Beim Reinigen des Luftfilters niemals das Sicherheitsband abnehmen. Wenn das
Sicherheitsband für Service- und Wartungsarbeiten an Innenteilen abgenommen
werden muss, ist sie nach der Arbeit wieder korrekt anzubringen (auf Gitterseite
einhaken).
● Nach Abnehmen des Filters liegen rotierende Teile (wie z.B. das Gebläse), elektrisch
geladene Bereiche und andere gefährliche Stellen in der offenen Einheit frei. Auf
derartige Gefahren achten und vorsichtig arbeiten.
4. Die Unterseite des Luftfilters hochdrücken und den Filter zu sich ziehen. Der Luftfilter löst
sich.
Verriegelung
VORSICHT
● Gewisse Metallkanten und die Kondensatorrippen sind scharf, so dass man sich bei
unsachgemäßer Handhabung daran verletzen kann; beim Reinigen derartiger Teile
besonders vorsichtig sein.
● Luftaus- und -einlass an der Außeneinheit regelmäßig auf Verstopfung mit Schmutz
und Ruß überprüfen.
● Die Innenteile, wie z.B. die Schlange und andere Bauteile, müssen ebenfalls von Zeit
zu Zeit gereinigt werden. Wenden Sie sich bitte an Ihren Händler oder Kundendienst.
Lufteinlassgitter
Verriegelungen (×2)
Schraube
Luftfilter
72
Sicherheitsband
