5. WIE MAN SCHLÄUCHE VERARBEITET
Sorgen Sie dafür, dass alle mechanischen Verbindungen zu Wartungszwecken zugänglich sind.
5-1. Anschließen der Kältemittelschläuche
Anwendung der Flaring-Methode
Viele herkömmliche Klimaanlagen mit Split-System verwenden die Aufweitungsmethode,
um Kältemittelrohre zu verbinden, die zwischen Innen- und Außengeräten verlaufen. Bei
diesem Verfahren werden die Kupferrohre an jedem Ende aufgeweitet und mit Bördelmuttern
verbunden.

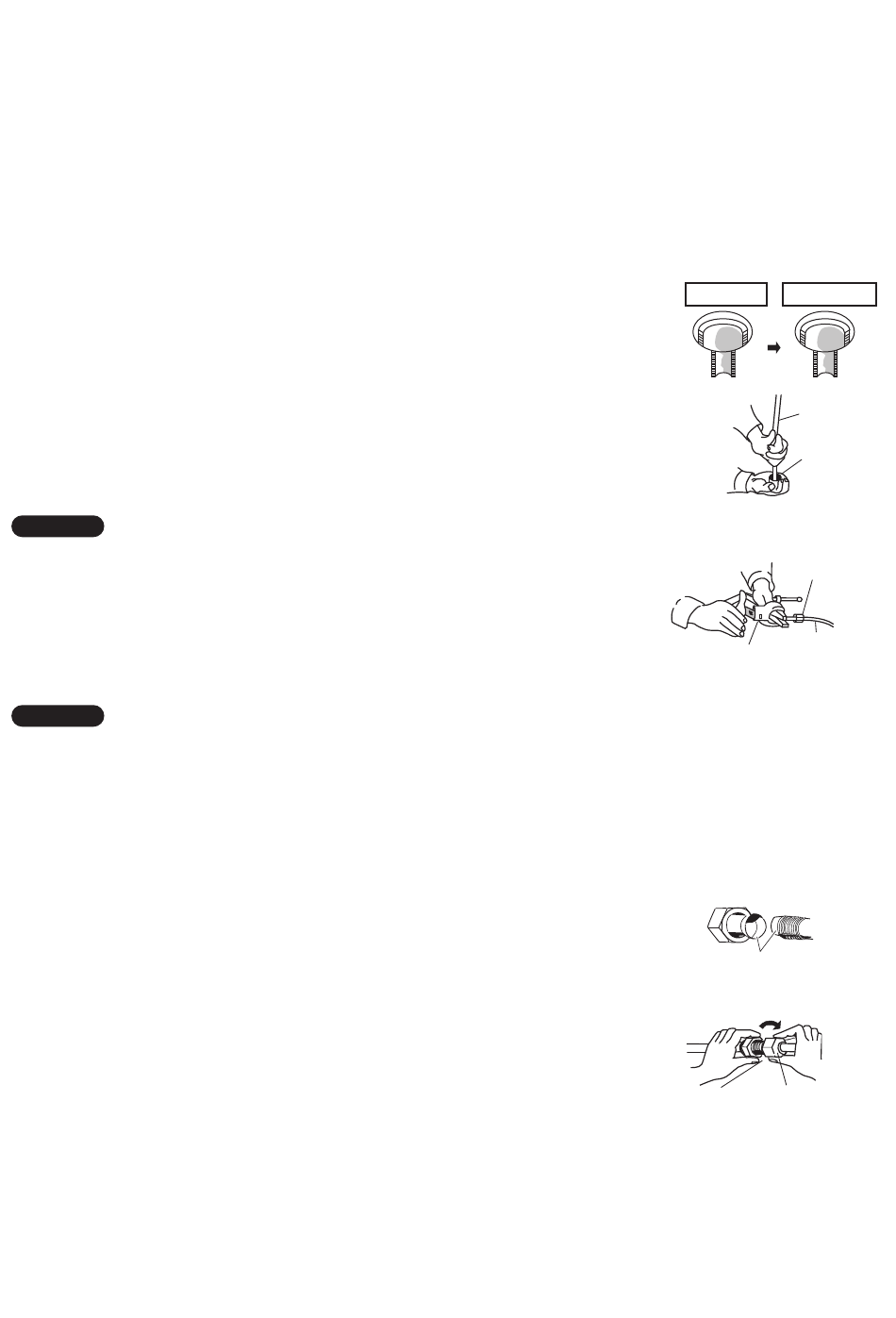

Bördelverfahren mit einem Bördelwerkzeug
(1) Schneiden Sie das Kupferrohr mit einem Rohrschneider auf
die erforderliche Länge zu. Es wird empfohlen, ca. 30 – 50 cm
länger als die von Ihnen geschätzte Schlauchlänge.
(2) Entfernen Sie Grate an jedem Ende des Kupferrohrs mit
einer Rohrreibahle oder einem ähnlichen Werkzeug. Dieser
Vorgang ist wichtig und sollte sorgfältig durchgeführt werden,
um eine gute Fackel zu erhalten. Achten Sie darauf, dass
keine Verunreinigungen (Feuchtigkeit, Schmutz, Metallspäne
usw.) in den Schlauch gelangen.
HINWEIS
Halten Sie beim Aufbohren das Rohrende nach unten und achten
Sie darauf, dass keine Kupferschrotte in das Rohr fallen.
(3) Entfernen Sie die Bördelmutter vom Gerät und montieren Sie
sie auf dem Kupferrohr.
(4) Machen Sie am Ende des Kupferrohrs mit einem
Bördelwerkzeug eine Bördelung.
HINWEIS
Bei der Wiederverwendung von Bördelverbindungen ist das
Bördelteil erneut herzustellen.
Ein guter Flare sollte folgende Eigenschaften haben:
● Innenoberfläche ist glänzend und glatt
● Kante ist glatt
● verjüngte Seiten sind von einheitlicher Länge
Vorsicht vor dem festen Anschließen von Schläuchen
(1) Bringen Sie eine Verschlusskappe oder ein wasserdichtes
Klebeband an, um zu verhindern, dass Staub oder Wasser in
die Rohre eindringen, bevor sie verwendet werden.
(2) Tragen Sie unbedingt Kühlmittelschmiermittel (Ätheröl)
auf die Innenseite der Bördelmutter auf, bevor Sie die
Rohrverbindungen herstellen. Dies ist wirksam, um Gaslecks
zu reduzieren.
(3) Richten Sie für eine ordnungsgemäße Verbindung das
Verbindungsrohr und das Bördelrohr gerade aufeinander aus,
und schrauben Sie dann die Bördelmutter zunächst leicht auf,
um eine reibungslose Übereinstimmung zu erzielen.
● Passen Sie die Form des Flüssigkeitsschlauchs mit einem
Schlauchbieger am Installationsort an und schließen
Sie ihn mit einer Bördelung an das seitliche Ventil des
Flüssigkeitsschlauchs an.
83
Entgraten
Vorher Nachher
Kupferrohr
Reibahle
Überwurfmutter
Kupferrohr
Fackelwerkzeug
Kühlschmiermittel auftragen.
Überwurfmutter Überwurfmutter
