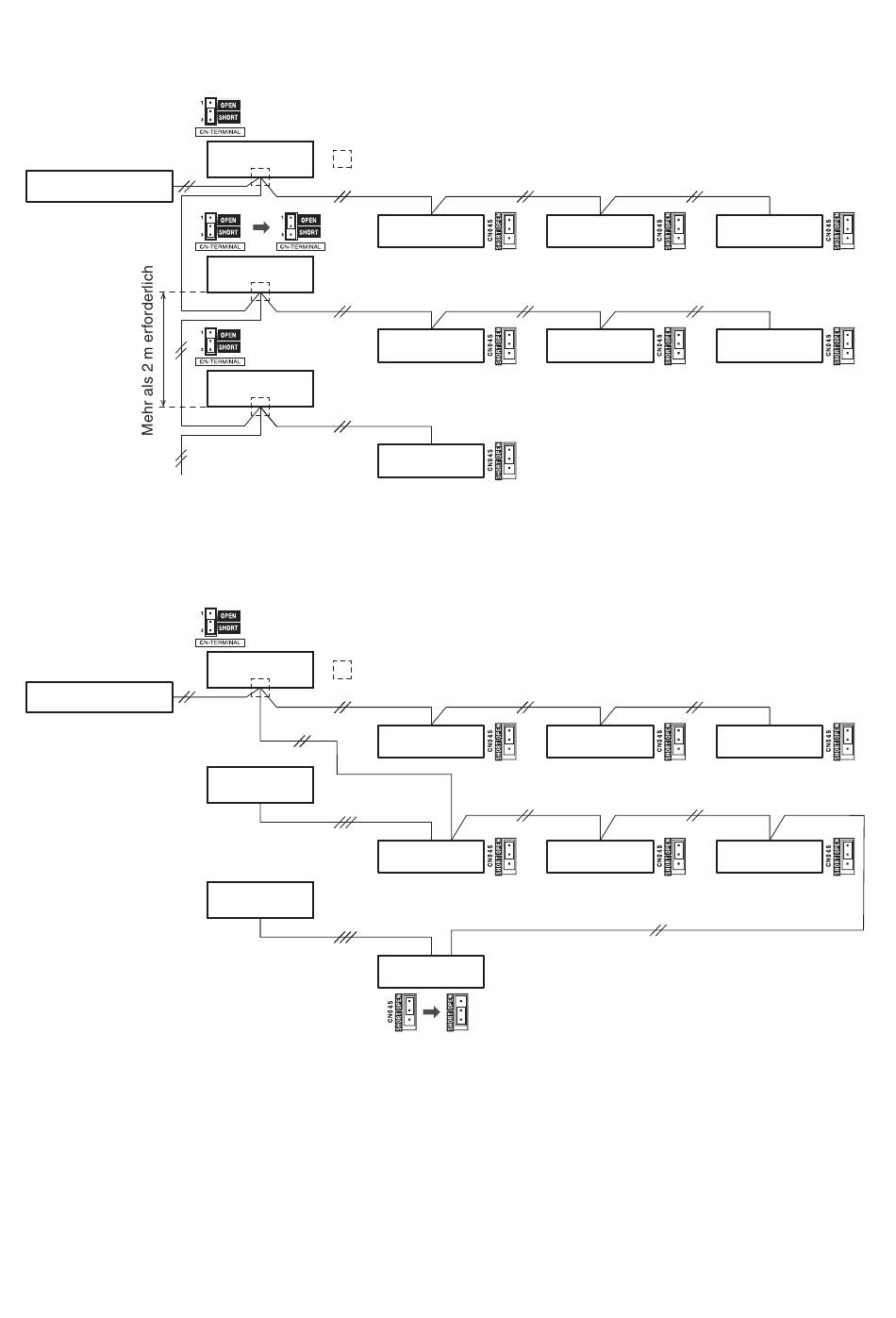

● Wenn die Einheiten-Steuerverbindungskabel in der Verbindungskette alle als 2-adrige

Verbindungen ausgeführt sind oder 2- und 3-adrige Verbindungen gemischt vorliegen:

1) Alle Kältemittelsysteme sind mit 2-adriger Verbindung ausgeführt:

Zentrale Steuereinheit

2) Nur ein Kältemittelsystem ist mit 2-adriger Verbindung ausgeführt, und andere

Kältemittelsysteme sind mit 3-adriger Verbindung ausgeführt:

Zentrale Steuereinheit

Außeneinheit

: Abzweigpunkt

Außeneinheit

: Abzweigpunkt

Außeneinheit

Inneneinheit
