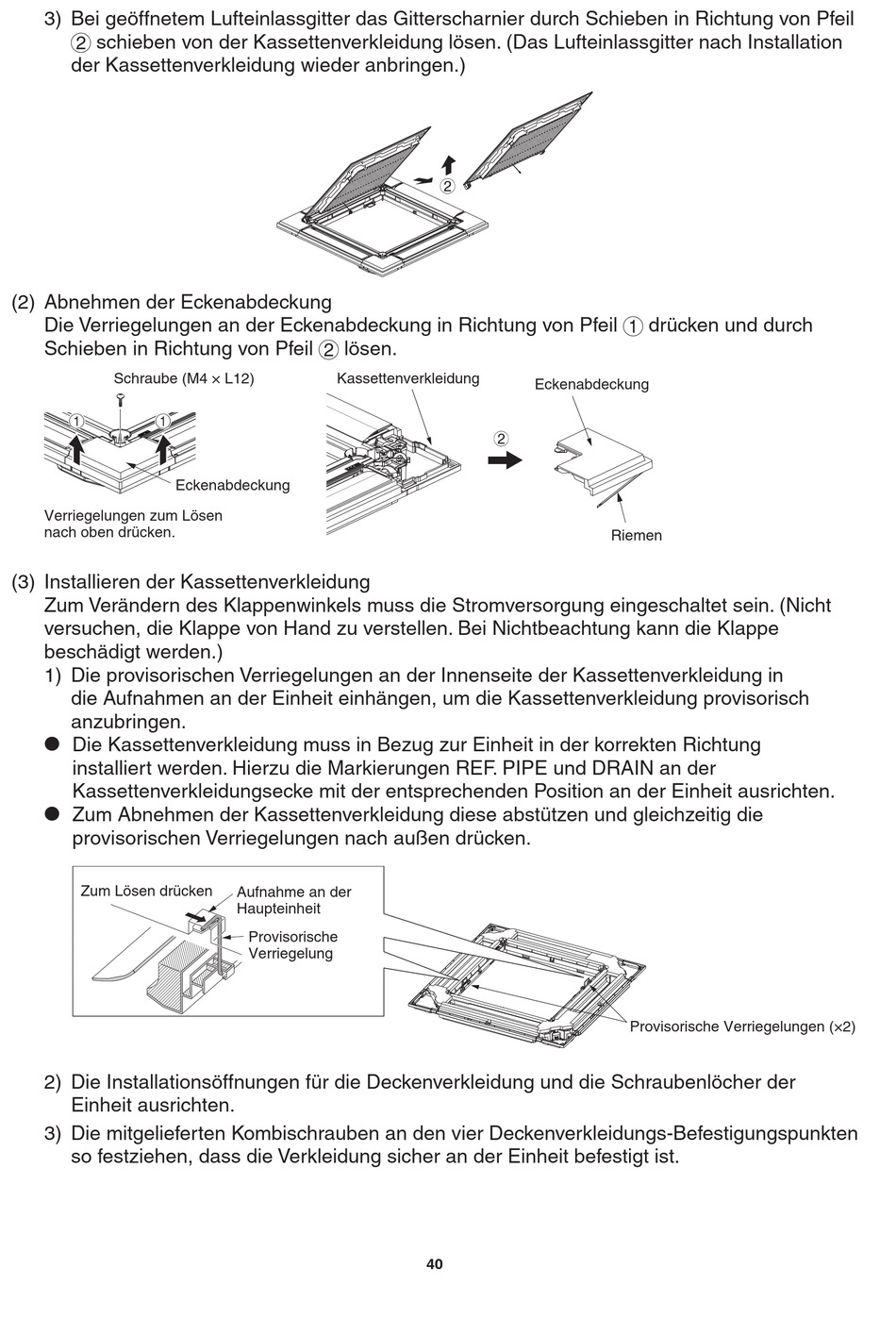

Panasonic S-M20PY3E Installationsanleitung Seite 40

3) Bei geöffnetem Lufteinlassgitter das Gitterscharnier durch Schieben in Richtung von Pfeil
2 schieben von der Kassettenverkleidung lösen. (Das Lufteinlassgitter nach Installation
der Kassettenverkleidung wieder anbringen.)
(2) Abnehmen der Eckenabdeckung
Die Verriegelungen an der Eckenabdeckung in Richtung von Pfeil 1 drücken und durch
Schieben in Richtung von Pfeil 2 lösen.
Schraube (M4 × L12)
1 1
Eckenabdeckung
Verriegelungen zum Lösen
nach oben drücken.
(3) Installieren der Kassettenverkleidung
Zum Verändern des Klappenwinkels muss die Stromversorgung eingeschaltet sein. (Nicht
versuchen, die Klappe von Hand zu verstellen. Bei Nichtbeachtung kann die Klappe
beschädigt werden.)
1) Die provisorischen Verriegelungen an der Innenseite der Kassettenverkleidung in
die Aufnahmen an der Einheit einhängen, um die Kassettenverkleidung provisorisch
anzubringen.
● Die Kassettenverkleidung muss in Bezug zur Einheit in der korrekten Richtung
installiert werden. Hierzu die Markierungen REF. PIPE und DRAIN an der
Kassettenverkleidungsecke mit der entsprechenden Position an der Einheit ausrichten.
● Zum Abnehmen der Kassettenverkleidung diese abstützen und gleichzeitig die
provisorischen Verriegelungen nach außen drücken.
Zum Lösen drücken
2) Die Installationsöffnungen für die Deckenverkleidung und die Schraubenlöcher der
Einheit ausrichten.
3) Die mitgelieferten Kombischrauben an den vier Deckenverkleidungs-Befestigungspunkten
so festziehen, dass die Verkleidung sicher an der Einheit befestigt ist.
Kassettenverkleidung
Aufnahme an der
Haupteinheit
Provisorische
Verriegelung
2
Eckenabdeckung
2
40
Riemen
Provisorische Verriegelungen (×2)
