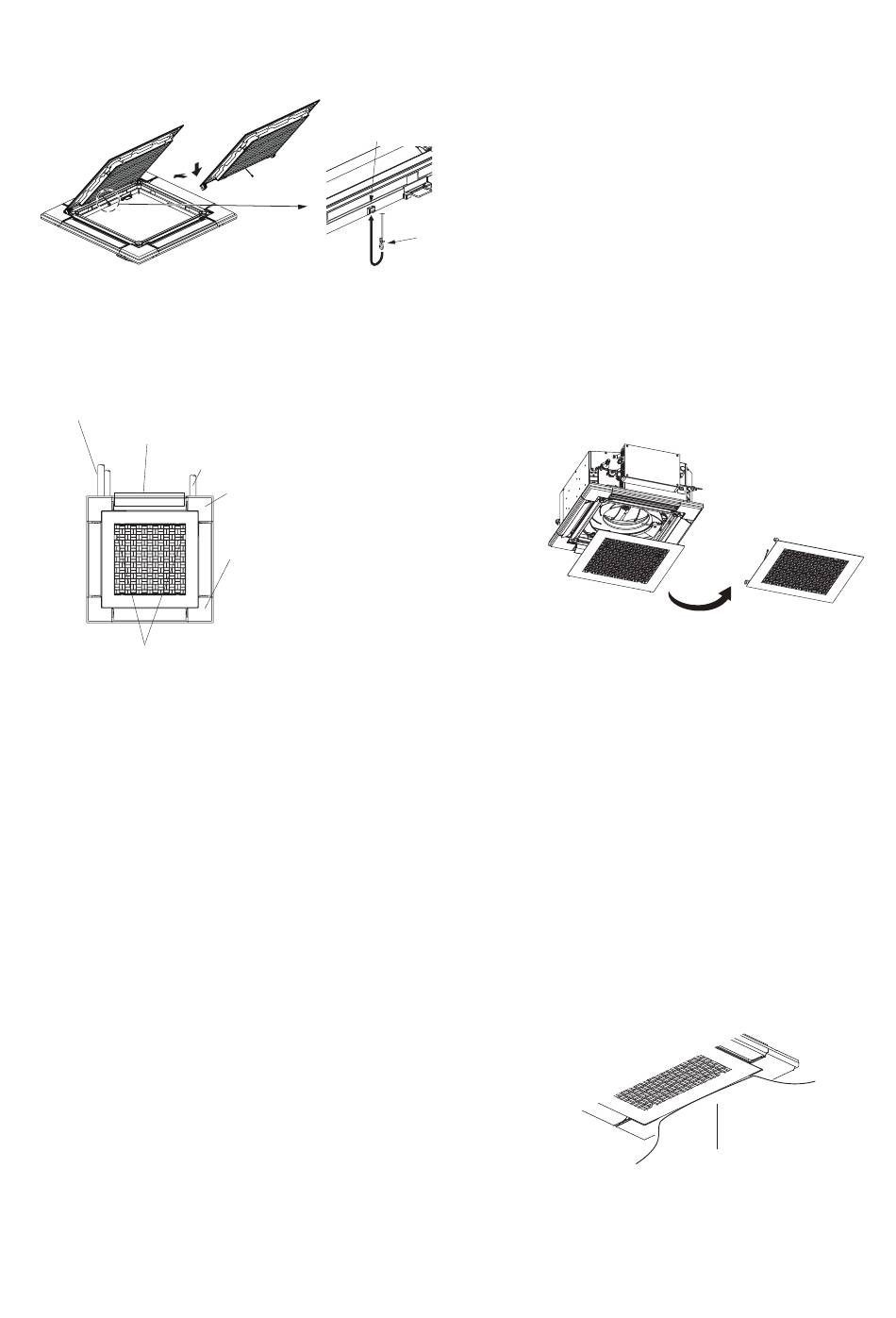

● Unbedingt darauf achten, dass das Sicherheitsband, die ein Herunterfallen des
Lufteinlassgitters verhindert, an der Kassettenverkleidung angebracht wurde, wie in der
Abbildung gezeigt.
● Bei dieser Kassettenverkleidung können beim Einbau von mehreren Einheiten die
Richtungen der Ansauglamellen des Lufteinlassgitters und die Position des Schilds mit
dem Firmennamen auf der Eckenabdeckung je nach Kundenwünschen geändert werden,
wie in der Abbildung gezeigt. Der drahtlose Signalempfänger kann allerdings nur an der
Kältemittelleitungsecke der Deckeneinheit montiert werden.
Kältemittelleitungsseite
Gehäuse mit den elektrischen Bauteilen
Ablaufleitungsseite
Lage der Lufteinlassgitter-Scharniere beim Versand
* Das Gitter kann mit diesen Scharnieren in einer von
vier Ausrichtungen beliebig installiert werden.

7-3. Sonstiges

(1) Überprüfungen nach der Installation
1) Sicherstellen, dass zwischen Einheit und Kassettenverkleidung, sowie zwischen
Kassettenverkleidung und Deckenfläche kein Spalt vorhanden ist.
* Spalte können Wasserlecks und Kondensation verursachen.
2) Sicherstellen, dass alle Kabel fest angeschlossen wurden.
* Bei Wackelkontakt arbeitet die automatische Klappe nicht.
(In diesem Fall wird „P09" an der Fernbedienung angezeigt.)
Außerdem kann dies Wasseraustritt und Kondensation verursachen.
(2) Bedienung mit der Kabel-Fernbedienung
Einzelheiten zur Installation siehe Installationsanleitung der als Sonderausstattung
erhältlichen kabellosen Fernbedienung.
(3) Separate Einstellung der Klappen
1) Die 4 Luftauslassklappen können beim Betrieb
separat verstellt werden. Wenn keine separate
Einstellung vorgegeben ist, arbeiten sie synchron.
Loch für Kassettenverkleidungshaken
Optionaler drahtloser Empfänger-
Einbausatz für kabellose Fernbedienung
* Nur diese Position ist für den Einbau
möglich.
Einbaulage der mit dem Panasonic-
Logo gekennzeichneten
Eckenabdeckung beim Versand.
* Kann an einer beliebigen der
4 Ecken installiert werden
Sicherungshaken für Gitter
43
Kann 90° gedreht montiert werden
Luftauslassklappe
(Einstellung fur Auf/Ab-Luftstromrichtung)
