Panasonic S-M20PY3E Installationsanleitung Seite 32

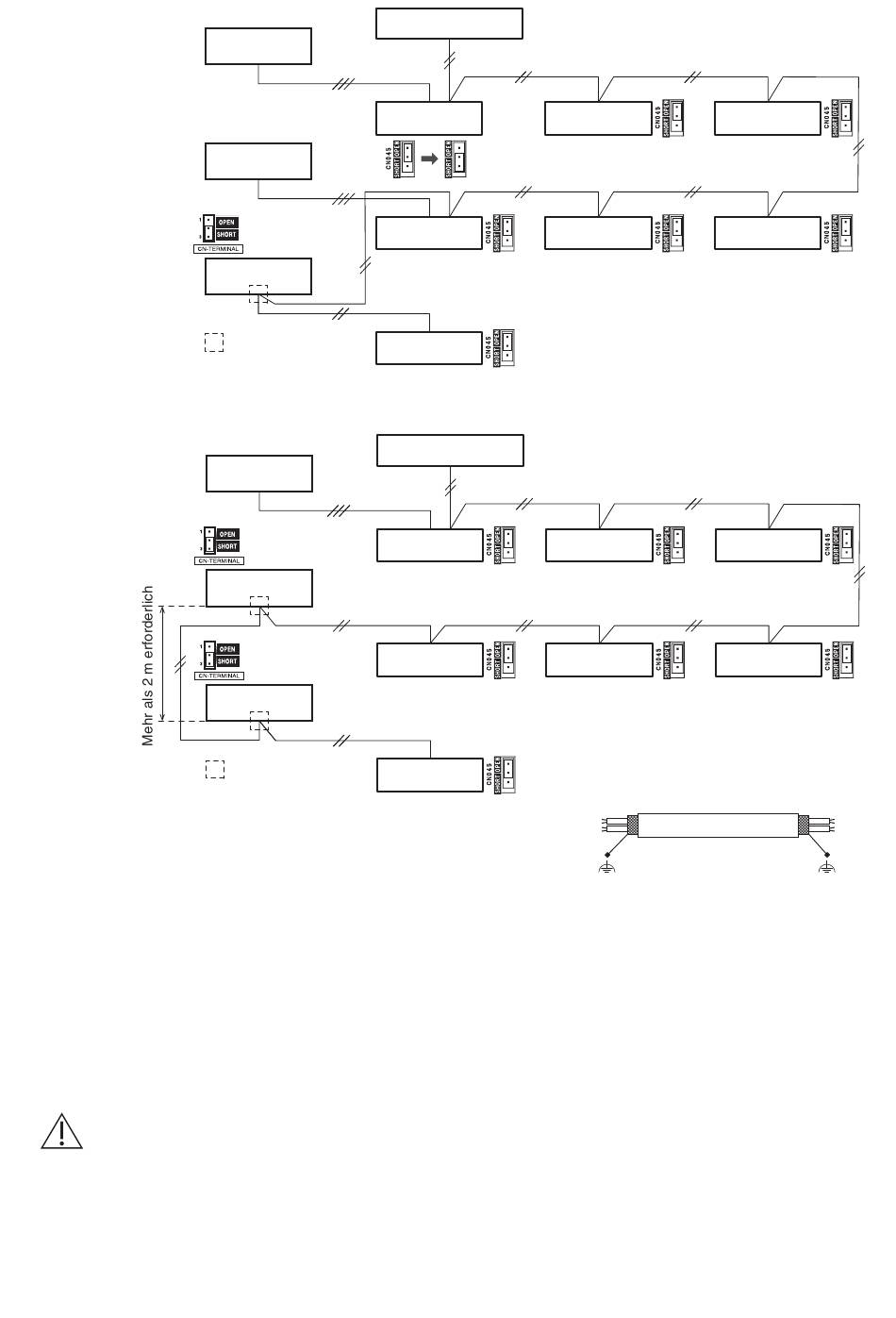

3) Nur ein Kältemittelsystem ist mit 3-adriger Verbindung ausgeführt, und andere
Kältemittelsysteme sind mit 2-adriger Verbindung ausgeführt:
(5) Als Einheiten-Steuerverbindungskabel (C)
müssen abgeschirmte Kabel verwendet werden,
wobei die Abschirmung auf beiden Seiten geerdet
werden muss, da andernfalls Funktionsstörungen
durch Störsignale auftreten können.
Die Kabel so anschließen wie in Abschnitt 4-3 gezeigt.
(6) • Bei einer 3-adrigen Verbindung ist als Verbindungskabel zwischen Außen- und
Inneneinheit eine zugelassene Schlauchleitung mit Mantel aus Polychloropren zu
verwenden. Typenbezeichnung 60245 IEC57 (H05RN-F, GP85PCP usw.) oder stärkere
Leitung.
• Standard-Stromversorgungskabel für Europa (z.B. H05RN-F oder H07RN-F, konform
mit CENELEC-Spezifikation (HAR)) oder der IEC-Norm entsprechende Kabel
verwenden. (60245 IEC57, 60245 IEC66)
WARNUNG
Ein Wackelkontakt kann eine Überhitzung der Klemme verursachen oder eine
Funktionsstörung der Einheit zur Folge haben. Dabei besteht auch Brandgefahr. Aus
diesem Grund sicherstellen, dass alle Kabel fest angeschlossen sind.
Beim Anschließen der Stromversorgungskabel an den Klemmen die Anweisungen im
Abschnitt „Anschluss der Kabel an den Klemmen" beachten; dabei jedes Kabel einwandfrei
mit der Klemmenschraube sichern.
Zentrale Steuereinheit
Außeneinheit
Außeneinheit
Außeneinheit
: Abzweigpunkt
Zentrale Steuereinheit
Außeneinheit
Außeneinheit
Außeneinheit
: Abzweigpunkt
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
(Funktionserdung)
32
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
Abgeschirmtes Kabel
Inneneinheit
Inneneinheit
Inneneinheit
Inneneinheit
(Funktionserdung)
